Ⅰ型双面及三面粗切铣刀

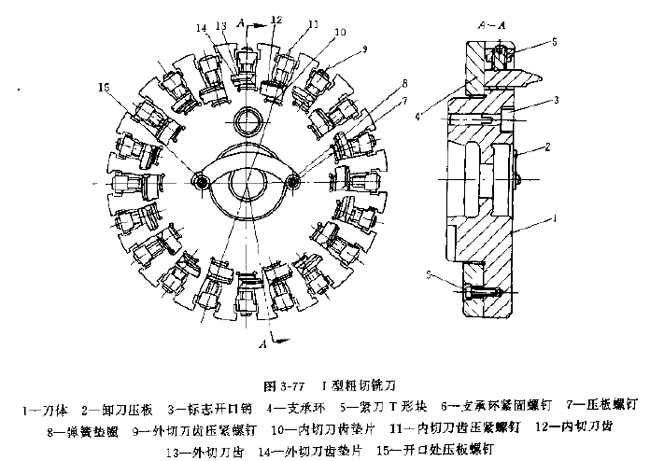

Ⅰ型双面及三面粗切铣刀用于粗加工弧齿锥齿轮和准双曲面齿轮副中的大、小齿轮。该铣刀刀体硬度高、刚性好、刀齿采用T型块夹紧，结构紧凑，刀齿数量多，且装卸灵活方便，铣刀有A、B两中型式的锥孔直径，A型孔适用于国产机床，B型孔适用于进口格里森机床或新型仿制机床。铣刀公称直径有3.75，4.5，5，6，7，5，9，10.5，12，14，16，18in等十一种，其结构型式和基本尺寸见图3-77和表3-152~153。
表3-152 Ⅰ型双面粗切铣刀
|
标称直径（in）① |
刀齿数 |
锥孔直径D（mm） |
刀尖距W（mm） |
齿形角 |
切深（mm） |
|
外刀 |
内刀 |
外刀aw |
内刀aN |
|
3.75 |
8 |
8 |
A：φ58.196
B：φ58.221 |
0.5~2.5 |
10°~21° |
10°~21° |
9.5 |
|
4.5 |
10°~26° |
10°~35° |
|
5 |
0.5~3.0 |
10°~35° |
10°~35° |
|
6 |
10 |
10 |
0.5~3.75 |
12.7 |
|
7.5 |
12 |
12 |
0.5~4.75 |
14.2 |
|
9 |
14 |
14 |
|
10.5 |
16 |
16 |
A：φ126.960
B：φ126.966 |
0.75~6.25 |
10°~28° |
10°~33° |
19.4 |
|
12 |
18 |
18 |
|
14 |
1.25~7.5 |
10°~28° |
10°~35° |
25.4 |
|
16 |
20 |
20 |
φ126.835
A：L=22
B：L=22.25 |
|
18 |
表3-153 Ⅰ型三面粗切铣刀
|
标称直径（in）① |
刀齿数 |
锥孔直径D（mm） |
刀尖距W（mm） |
齿形角 |
切深（mm） |
|
外刀 |
中刀 |
内刀 |
外刀aw |
内刀aN |
|
7.5 |
6 |
12 |
6 |
A：φ58.196
B：φ58.221 |
2.0~5.0 |
10°~33° |
10°~35° |
14.2 |
|
9 |
7 |
14 |
7 |
|
10.5 |
8 |
16 |
8 |
A：φ126.96
B：φ126.966 |
2.0~6.5 |
10°~28° |
10°~33° |
19.4 |
|
12 |
9 |
18 |
9 |
|
14 |
2.5~9.5 |
10°~28° |
10°~35° |
25.4 |
|
16 |
10 |
20 |
10 |
φ126.835
A：L=22
B：L=22.25 | |
