减速机网 Ⅰ型单面及双面精切铣刀 减速机网
来源：减速机信息网    时间：2007-6-7 9:10:37　　责任编辑：信息

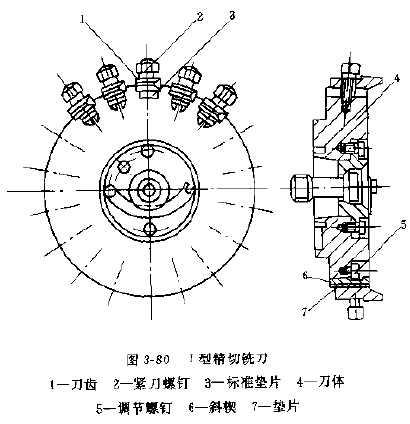

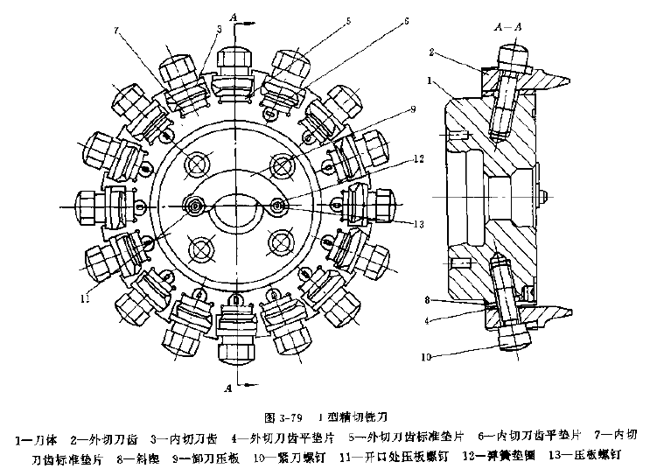

单面精切铣刀用于精加工弧齿锥齿轮和准双曲面齿轮副中的小齿轮，单面外精切铣刀加工小齿轮的凹面，单面内精切铣刀加工小齿轮的凸面，双面精切铣刀用于加工齿轮副中大齿轮的凸凹两面，该铣刀结构合理好，刚性好，强度高，刀具调整灵活方便，制造精度高，切削工件质量稳定，该铣刀只适拥于国产机床，铣刀公称直径有5、6、7.5、9、12、16、18英寸等七种规格，结构型式和基本尺寸见图3-79~图3-80和表3-156~表3-158。

2.4.4.4Ⅱ型铣刀与Ⅰ型精切铣刀的结构型式基本相同，只是刀体外圆直径比Ⅰ型铣刀小，用垫片调整的参数范围也小。该型铣刀已很少使用，它只能用在进口格里森机床或新型仿制机床上，其标称直径有5，6，7.5，9，12in等五种，结构型式和基本尺寸见图3-79~图3-80和表3-159~表3-161。
2.4.4.5Ⅲ型精切铣刀与Ⅰ型精切铣刀结构型式基本相同，只是该型刀具适用于进口格里森机床或新型仿制机床上，该铣刀公称直径有5，6，7.5，9，12，16，18（in）等七种，结构型式和基本尺寸见图3-79~图3-80和表3-162~表3-164。
2.4.4.6全工序双面铣刀
全工序双面铣刀按双螺旋切削法或者成形法加工弧齿锥齿轮和准双曲面齿轮副中的大、小齿轮。全工序法加工大、小齿轮分别只用一把铣刀；适用于多品种、小批量生产，该铣刀结构与Ⅲ型精切铣刀基本相同，只适用于进口格里森机床或新型仿制机床上，其公称直径有英制和米制两个系列，英制有5，6，7.5，9，10.5，12，14，16in等八种，米制有100，125，160，200，250，320，400，500mm等八种，结构型式和基本尺寸见图3-79~图3-80和表3-165~表3-166。
表3-156  Ⅰ型单面外精切铣刀

标称直径（in）①
刀齿数
锥孔直径D（mm）
刀尖直径Dw
（mm）
齿形角αW
切深（mm）
5
12
φ58.196
111.25~134.25
10°~25°
9.5
6
130.75~167.50
16
7.5
153.00~187.25
10°~27°30′
12.7
9
175.75~267.25
14.3
20
12
24
259.25~333.50
10°~27°
19.4
28
φ126.96
16
32
341.00~388.50
10°~25°
343.75~395.00
25.4
36
φ126.835
L=22
384.00~450.50
19.4
386.75~457.00
25.4
18
445.00~511.25
19.4
447.75~517.75
25.4

   表 3-157  Ⅰ型单面内精切铣刀

标称直径（in）①
刀齿数
锥孔直径D（mm）
刀尖直径Dw
（mm）
齿形角αW
切深（mm）
5
12
φ58.196
113.00~136.50
10°~30°50′
9.5
6
132.50~169.75
16
7.5
153.25~191.75
10°~33°30′
12.7
9
176.00~271.75
14.3
20
12
24
262.25~339.75
10°~32°30′
19.4
28
φ126.96
16
32
343.75~397.50
10°~34°
343.75~415.50
10°~37°
25.4
36
φ126.835
L=22
386.75~459.50
10°~34°
19.4
386.75~477.50
10°~37°
25.4
18
447.75~520.25
10°~34°
19.4
447.75~538.25
10°~37°
25.4

           表3-158 Ⅰ型双面精切铣刀

标称直径（in）①
刀齿数
锥孔直径D（mm）
刀尖距W（mm）
齿形角
切深（mm）
外刀
内刀
外刀aw
内刀aN
5
6
6
φ58.196
0.50~3.75
10°~25°
10°~3050
9.5
6
8
8
7.5
0.75~5.00
10°~27°30′
10°~33°30′
12.7
9
6
6
14.3
10
10
12
6
6
φ126.96
0.75~6.25
10°~27°
10°~32°30′
19.4
14
14
16
18
18
φ126.835
L=22
1.25~7.50
10°~25°
10°~34°
1.25~10.00
10°~25°
10°~29°30′
25.4
18
1.25~7.50
10°~25°
10°~34°
19.4
1.25~11.00
10°~25°
10°~29°30′
25.4

 表3-159 Ⅱ型单面精切铣刀

标称直径（in）①
刀齿数
锥孔直径D（mm）
刀尖直径Dw
（mm）
齿形角αW
切深（mm）
5
12
φ58.221
111.25~134.25
10°~25°
9.5
6
130.75~167.50
16
7.5
153.00~187.25
10°~27°30′
12.7
9
175.75~267.25
14.3
20
12
24
259.25~333.50
10°~27°
19.4
28

                  表3-160 Ⅱ型单面内精切铣刀

标称直径（in）①
刀齿数
锥孔直径D（mm）
刀尖直径Dw
（mm）
齿形角αW
切深（mm）
5
12
φ58.221
113.00~136.50
10°~30°50′
9.5
6
132.50~169.75
16
7.5
153.25~191.75
10°~33°30′
12.7
9
176.00~271.75
14.3
20
12
24
262.25~339.75
10°~32°30′
19.4
28

                    表3-161 Ⅱ型双面精切铣刀

标称直径（in）①
刀齿数
锥孔直径D（mm）
刀尖距W（mm）
齿形角
切深（mm）
外刀
内刀
外刀aw
内刀aN
5
6
6
φ58.221
0.50~3.75
10°~25°
10°~30°50′
9.5
6
8
8
7.5
0.75~5.00
10°~27°30′
10°~33°30′
12.7
9
6
6
14.3
10
10
12
6
6
0.75~6.25
10°~27°
10°~32°30′
19.4
14
10

                        表3-162  Ⅲ型单面外精切铣刀

标称直径（in）①
刀齿数
锥孔直径D（mm）
刀尖直径Dw
（mm）
齿形角αW
切深（mm）
5
12
φ58.221
111.25~134.25
10°~25°
9.5
6
130.75~167.50
16
7.5
153.00~187.25
10°~27°30′
12.7
9
175.75~267.25
14.3
20
12
24
259.75~333.50
10°~27°
19.4
28
φ126.966
16
32
341.00~388.50
10°~25°
343.75~395.00
25.4
36
φ126.835
L=22.25
384.00~450.50
19.4
386.75~457.00
25.4
20
369.75~401.25
36.0
24
392.75~447.00
18
36
445.00~511.25
19.4
447.75~517.75
25.4
24
438.50~515.75
36.0

           表3-163  Ⅲ型单面内精切铣刀

公称直径（in）①
刀齿数
锥孔直径D（mm）
刀尖直径Dw
（mm）
齿形角αW
切深（mm）
5
12
φ58.221
113.00~136.50
10°~30°50′
9.5
6
132.50~169.75
16
7.5
153.25~191.75
10°~33°30′
12.7
9
176.00~271.75
14.3
20
12
24
262.25~339.75
10°~32°30′
19.4
28
φ126.966
16
32
343.75~397.50
10°~34°
343.75~415.50
10°~37°
25.4
36
φ126.835
L=22.25
386.75~459.50
10°~34°
19.4
386.75~477.50
10°~37°
25.4
20
374.75~421.75
20°~35°
36.0
24
397.75~467.50
18
26
447.75~520.25
10°~34°
19.4
447.75~538.25
10°~37°
25.4
24
443.50~536.25
20°~35°
36.0

             表3-164    Ⅲ型双面精切铣刀

公称直径（in）①
刀齿数
锥孔直径D（mm）
刀尖距W（mm）
齿形角
切深（mm）
外刀
内刀
外刀aw
内刀aN
5
6
6
φ58.221
0.50~3.75
10°~25°
10°~30°50′
9.5
6
8
8
7.5
0.75~5.00
10°~27°30′
10°~33°30′
12.7
9
10
10
14.3
12
14
14
φ126.966
0.75`6.25
10°~27°
10°~32°30′
19.4
16
18
18
φ126.835
L=22.25
1.25~7.50
10°~25°
10°~34°
1.25~10.00
10°~25°
10°~29°30′
25.4
12
12
10°~25°
20°~28°
36.0
18
18
18
1.25~7.50
10°~25°
10°~34°
19.4
1.25~10.00
10°~25°
10°~29°30′
25.4
12
12
10°~25°
20°~28°
36.0

                   表3-165  英制全工序双面铣刀

公称直径（in）①
刀齿数
锥孔直径D（mm）
刀尖距W（mm）
齿形角
切深（mm）
外刀
内刀
外刀aw
内刀aN
5
6
6
φ58.221
1.25~3.75
10°~23°
18°~30°
10.0
6
7
7
12.7
7.5
9
9
1.75~6.25
10°~23°
18°~33°
15.2
9
11
11
17.7
10.5
13
13
1.75~7.50
20.3
12
15
15
φ126.966
14
16
16
2.5~8.75
10°~23°
18°~30°
22.8
16
18
18
φ126.835
L=22.25

                         表3-166  米制全工序双面铣刀

公称直径（in）①
刀齿数
锥孔直径D（mm）
刀尖距W（mm）
齿形角
切深（mm）
外刀
内刀
外刀aw
内刀aN
100
5
5
φ58.221
1.4~1.7
13°15′
26°45′
11
1.6~2.0
12°30′
27°30′
1.8~2.2
11°45′
28°15′
2.0~2.4
11°
29°
125
6
6
1.4~1.7
14°45′
25°15′
1.6~2.0
14°
26°
1.8~2.2
13°15′
26°45′
2.0~2.6
12°30′
27°30′
160
8
8
1.4~1.7
16°
24°
13
1.6~2.0
15°15′
24°45′
1.8~2.3
14°10′
25°50′
2.0~2.5
13°20′
26°40′
2.2~2.7
12°30′
27°30′
2.4~2.9
11°40′
28°20′
200
2.2~2.7
14°10′
25°50′
16
2.5~3.0
13°20′
26°40′
2.7~3.3
12°30′
27°30′
3.0~3.6
11°40′
28°20′
250
10
10
2.7~3.3
14°10′
25°50′
18
3.0~3.6
13°20′
26°40′
3.3~4.0
12°30′
27°30′
3.6~4.4
11°40′
28°20′
320
14
14
φ126.966
3.2~4.0
14°10′
25°50′
21
3.6~4.4
13°20′
26°40′
4.0~4.9
12°30′
27°30′
4.4~6.3
11°40′
28°20′
400
16
16
φ126.966
3.8~4.9
14°10′
25°50′
25
4.3~5.3
13°20′
26°40′
4.8~5.7
12°30′
27°30′
5.4~6.3
11°40′
28°20′
500
12
12
φ126.835
L=22.25
5.2~6.3
14°10′
25°50′
35
5.7~6.9
13°20′
26°40′
