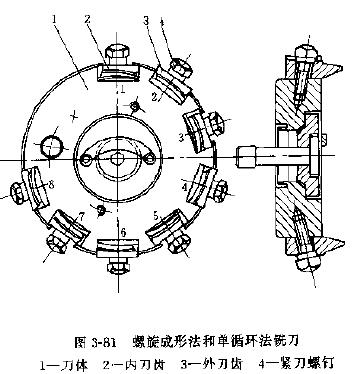

螺旋成形法和单循环法双面精切铣刀实质上是一种圆拉刀盘，它有轴向和径向齿升量，这种刀盘有8个刀齿，4个外切刀齿，4个内切刀齿，并有相当于2个刀齿的空位，以便在齿过程中进行分齿，螺旋成形法和单循环法有所不同，这两种切齿方法都没有滚切运动，都是成形法，适用于弧齿锥齿轮和准双曲面齿轮副中大齿轮的精加工，这时，与取配对的小齿轮都是用滚切法加工的，这两种铣刀只能用在进口格里森机床上，其公称直径有5，6，7.5，9，12in等，结构型式和基本尺寸见图3-81和表3-167~表3-168。
表3-167 螺旋成形法双面精切铣刀
|
公称直径（in）① |
刀齿数 |
锥孔直径D（mm） |
刀尖距W（mm） |
齿形角 |
切深（mm） |
|
外刀 |
内刀 |
外刀aw |
内刀aN |
|
5 |
4 |
4 |
φ58.221 |
1.75~3.75 |
24° |
10° |
13.0 |
|
6 |
|
7.5 |
1.75~5.00 |
14.3 |
|
9 |
17.8 |
表3-168单循环法双面精切铣刀
|
公称直径（in）① |
刀齿数 |
锥孔直径D（mm） |
刀尖距W（mm） |
齿形角 |
切深（mm） |
|
外刀 |
内刀 |
外刀aw |
内刀aN |
|
5 |
4 |
4 |
φ58.221 |
1.75~3.75 |
20°~25° |
20°~25° |
13.0 |
|
6 |
|
7.5 |
1.75~5.00 |
20°~22°30′
25° |
20°~22°30′
25° |
14.3 |
|
9 |
17.8 |
|
12 |
φ126.966 |
1.75~6.50 |
20°~25° |
20°~25° |
22.8 | |
