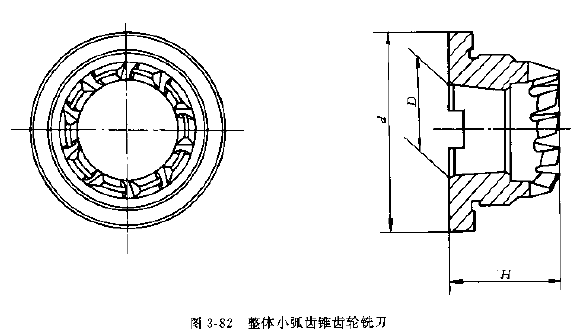

小弧齿锥齿轮铣刀用于加工小弧齿锥齿轮副中的大、小齿轮。该铣刀是双面铣刀，外和内刀齿各占刀齿数的一般，公称直径有0.5，1.1，1.3，1.5，2.0in等五种，其结构型式和基本尺寸见图3-82和表3-169~表3-170。
表3-169 整体小弧齿锥齿轮铣刀（新结构）
|
公称直径（in） |
刀齿数 |
锥孔直径D（mm） |
刀尖距W（mm） |
齿形角 |
外廓直径d(mm) |
总高度H（mm） |
|
外刀aw |
内刀aN |
|
1.1 |
8 |
φ25.395 |
0.20~0.85 |
16°35′~20° |
20°~23°25′ |
42.85 |
25.4 |
|
0.30~0.85 |
30.0 |
|
1.3 |
10 |
0.30~1.00 |
56 |
|
1.5 |
8 |
0.20~1.25 |
25.4 |
|
12 |
0.30~1.00 |
30.0 |
|
2.0 |
8 |
0.30~1.25 |
68 |
25.4 |
表3-170 整体小弧齿锥齿轮铣刀
|
公称直径（in） |
刀齿数 |
锥孔直径D（mm） |
刀尖距W（mm） |
齿形角 |
外廓直径d(mm) |
总高度H（mm） |
|
外刀aw |
内刀aN |
|
0.5 |
2 |
φ25.4 |
0.20~0.75 |
16°15′~20° |
20°~23°45′ |
43 |
28.5 |
|
1.1 |
4 |
0.20~0.85 |
|
1.5 |
0.20~1.25 |
56 |
27.5 |
|
2.0 |
68 |
28.0 | |
