减速机网 延伸外摆线齿锥齿轮铣刀 减速机网
来源:减速机信息网    时间:2007-6-7 9:27:20  责任编辑:信息
延伸外摆线齿锥齿轮铣刀有标准刀盘和万能刀盘两类。

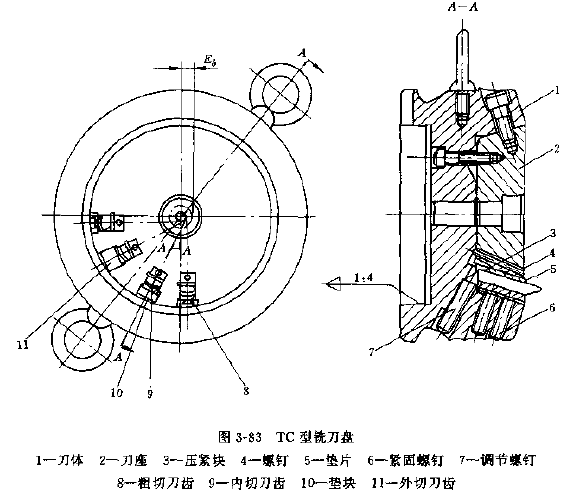

标准刀盘适用于成批和大量生产。较旧的标准刀盘是TC型刀盘,其公称切线半径39~125mm,用来切削法向摩树2.1~8.5mm、外锥距55~250mm。当量齿数24~75的普通延伸外摆线齿锥齿轮和小偏位的准双曲面齿轮。着种刀盘的结构型式见图3-83。TC型铣刀盘有不少缺点,已被结构较新的EN型铣刀盘和其他刀盘所代替。

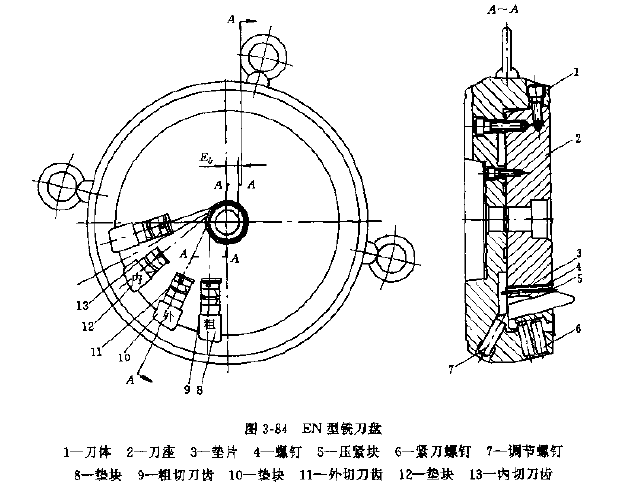

EN型铣刀盘与TC型铣刀盘的结构大致相同,但其切削方向相反,有利于工件的定位夹紧;刀齿的排列次序也是粗切刀齿在前,但其位于最小半径上,因而减小了扭矩和粗切速度。有可能采用较高的切削用量,以160mm、用来切削法向模数2.1~11.8mm的延伸外摆线齿锥齿轮。EN铣刀盘的结构型式和基本尺寸见图3-84和表3-171。
为了适应大直径、小模数锥齿轮和准双曲面齿轮的加工,在EN型刀盘的基础上又发展了EH型铣刀盘,其结构与EN型刀盘相同。只是刀齿沿圆周均匀分布。EH型铣刀盘公称切线半径为62~125mm。共五种规格,用来切削法向模数1.9~6mm的普通摆线齿锥齿轮和大偏位的准双曲面齿轮。
TC型、EN型和EH型铣刀盘的刀齿都是铲齿结构,刀齿制造麻烦,使用寿命短。后来又发展了尖齿结构的FN型铣刀盘和FS型铣刀盘。FN型铣刀盘是用来代替EN型铣刀盘的。其规格范围与EN型铣刀盘完全相同。FS型铣刀盘是一种新型式的尖齿刀盘。它除了具有FN型刀盘的各种优点外,为了在一定圆周上装置更多的刀齿组数,将加工小齿轮的粗切刀齿与外切刀齿同装在一个齿槽中。加工大齿轮的粗切刀齿与内切刀齿同装在一个齿槽中,因而缩小了刀齿的角齿距。故可使刀齿组数增多,提高其切削效率。FS型铣刀盘标称切线半径为39~160mm,分为FSS-39、FS5-62、FS7-49、FS7-88、FS11-74、FS11-140、FS13-88、FS13-160八种规格,用来在新型机床上加工法向模数1.5~8.5mm的普通摆线锥齿轮和准双曲面齿轮。
万能铣刀盘,它适用于大量生产中的试切样品齿轮,也可用于单件小批生产,万能铣刀盘切齿效率很低,而且单件、小批生产的情况很少,实际上这种万能刀盘很少使用。
表3-171 EN型铣刀盘及刀齿主要参数
刀盘号
刀片组数zw
公称刀盘切线半径rb
rb的应用范围
刀片型号
参考点法内、向模数mnp
Mnp的应用范围
刀片滚动圆半径Ebw
刀片形成半径的平方r2w
精切刀片刀尖圆角半径rkw
EN3-39
3
3
3
39
39
39
36.7~41.3
39/2
39/3
39/5
2.35
2.65
3.35
2.10~2.65
2.35~3.00
3.00~3.75
3.5
4
5
1533.25
1537
1546
0.70
0.75
0.90
EN4-44
4
4
4
44
44
44
41.3~46.6
44/1
44/3
44/5
2.35
3.00
3.75
2.10~2.65
2.65~3.35
3.75~4.25
4.7
6
7.5
1958.09
1972
1992.25
0.70
0.80
0.95
EN4-49
4
4
4
49
49
49
46.6~51.9
49/1
49/3
49/5
2.65
3.35
4.25
2.35~3.00
3.00~3.75
3.75~4.75
5.3
6.7
8.4
2429.09
2445.89
2471.56
0.75
0.90
1.05
EN4-55
4
4
4
55
55
55
51.9~58.3
55/1
55/3
55/5
3.00
3.75
4.75
2.65~3.35
3.35~4.25
4.25~5.30
6
7.5
9.5
3.61
3081.25
3115.25
0.80
0.95
1.15
EN5-62
5
5
5
62
62
62
58.3~65.7
62/1
62/3
62/5
3.35
4.25
5.30
3.00~3.75
3.75~4.75
4.75~6.00
8.4
10.5
13.3
3914.56
3954.25
4020.89
0.90
1.05
1.25
EN5-70
5
5
5
70
70
70
65.7~74.2
70/1
70/3
70/5
3.75
4.75
6.00
3.35~4.25
4.25~5.30
5.30~6.70
9.4
11.8
14.9
4988.36
5039.24
5122.01
0.95
1.15
1.40
EN5-78
5
5
5
78
78
78
74.2~82.7
78/1
78/3
78/5
4.25
5.30
6.70
3.75~4.75
4.75~6.00
6.00~7.50
10.5
13.3
16.7
6194.25
6260.89
6362.89
1.05
1.25
1.50
EN5-88
5
5
5
88
88
88
82.7~93.2
88/1
88/3
88/5
4.75
6.00
7.50
4.25~5.30
5.30~6.70
6.70~8.50
11.8
14.9
18.7
7883.24
7966.01
8093.69
1.15
1.40
1.65
EN5-98
5
5
5
98
98
98
93.2~103.9
98/1
98/3
98/4
5.30
6.70
7.50
4.75~6.00
6.00~7.50
6.70~8.50
13.3
16.7
18.7
9780.89
9882.89
9953.69
1.25
1.50
1.65
EN6-110
6
6
6
110
110
110
103.9~116.6
110/1

110/3
6.00

7.50
5.30~6.70

6.70~8.50
17.9

22.5
12420.41

12606.25
1.40

1.65
EN7-125
7
7
7
125
125
125
116.6~132.5
125/1

125/2
6.75

7.50
6.00~7.50

6.70~8.50
23.4

26.2
16172.56

16311.44
1.50

165
