附录A
铸钢、氮化钢和球墨铸铁的疲劳极限
（补充件）
A1铸钢、氮化钢和球墨铸铁的疲劳极限

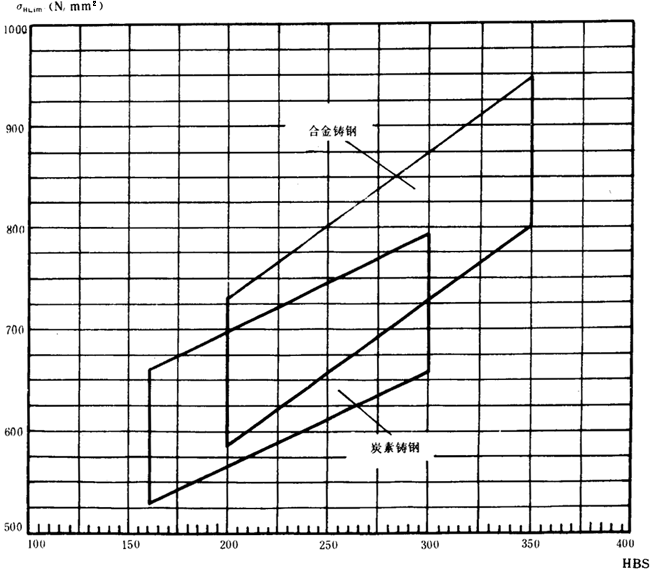

图A1接触疲劳极限σHLim

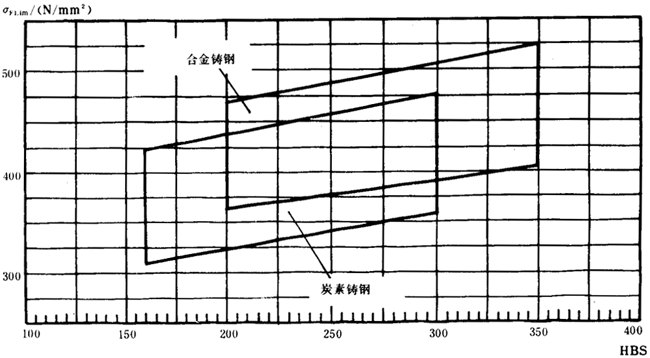

图A2弯曲疲劳极限σFLim

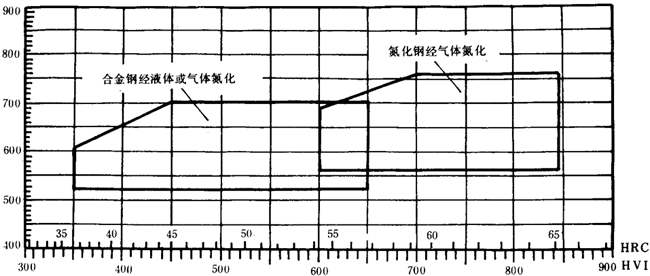

图A3接触疲劳极限σHLim氮化钢
图A4 弯曲疲劳极限σFLim氮化钢
氮化钢齿轮齿芯部硬度≥300HBS。

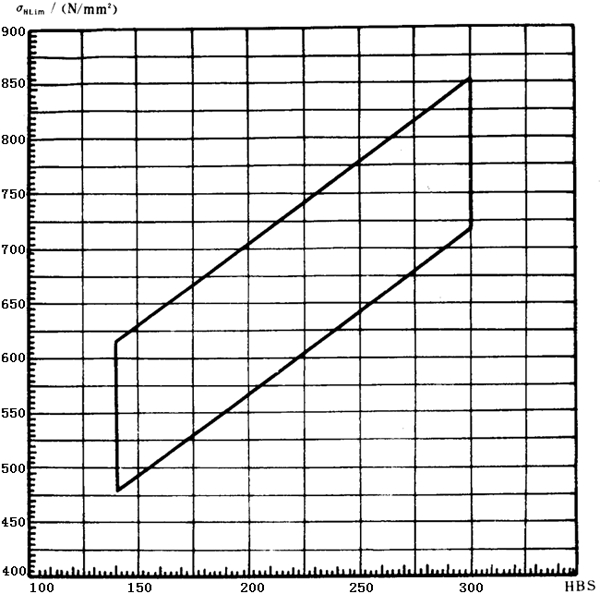

图A5接触疲劳极限σHLim球墨铸铁

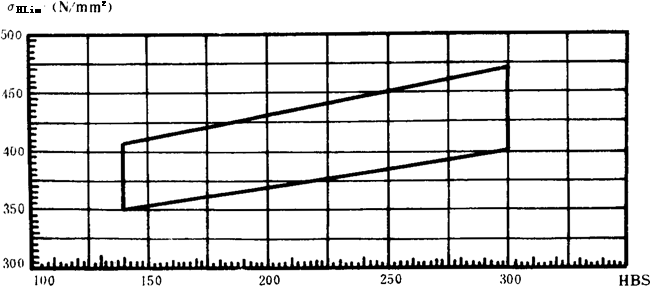

图A6弯曲疲劳限σFLim球墨铸铁
附录B
公式（3）和（8）转换为名义转矩的表达式
（补充件）
B1接触强度
小齿轮的名义转矩T1按式（B1）计算
式（B1）与正文的公式（3）等效，其符号意义及取值同公式（3）。σHP应取大轮或小轮的小值代入式（B1）。对于人字齿轮，（2με+k△ε）按单侧齿宽计，算得的T1值为单侧齿宽的名义转矩。
B2弯曲强度
小齿轮的名义转矩T1按式（B2）计算
式（B2）与正文的公式（8）等效，其符号意义及取值同公式（8）。σHP及YF分别按大、小齿轮确定，σHP1/YF1和σHP2/YF2值，取其中的小值代入式（B2）。对于人字齿轮，（2με+k△ε）按单侧齿宽计，算得的T1值为单侧齿宽的名义转矩。
附录C
最小安全系数参考值
（参考件）
C1疲劳强度的最小安全系数
接触强度的最小安全系数SHmin≥1.3,
弯曲强度的最小安全系数SFmin≥1.6。
对于重要的齿轮传动或动力参数掌握不够准确或质量不够稳定的齿轮传动，可取更大的安全系数。
