5基本齿廓的齿形参数
5.1凸齿齿廓
基本齿廓工作弧为凸圆弧的齿廓。
5.2凹齿齿廓
基本齿廓工作弧为凹圆弧的齿廓。
5.3双圆弧齿廓
基本齿廓工作弧由凸凹两段圆弧构成的齿廓。
5.4压力角
基本齿廓上任一点和该齿廓圆心的连线与节线的夹角。
5.5名义接触点
在基本齿廓中，压力角为标准值时的齿廓圆弧半径线与齿廓的交点。
5.6齿廓圆弧半径差
基本齿廓的凹、凸齿廓圆弧半径之差。

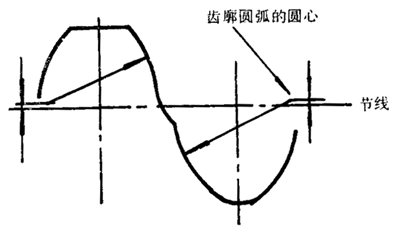

5.7齿方圆心移距
齿廓圆弧的圆心到节线间的距离。

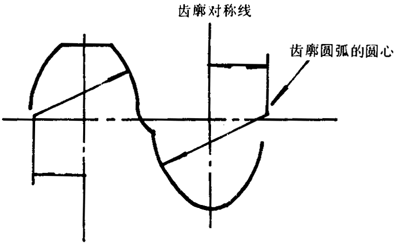

5.8 齿廓圆心偏移距
齿廓圆弧的圆心到齿廓对称线间的距离。

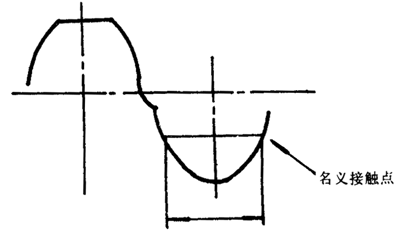

5.9基本齿廓齿厚
在基本齿廓上，凸齿或凹齿左右齿面上名义接触点处的齿厚。
5.10槽宽
在基本齿廓上，凹齿左右齿面上名义接触点间的齿槽宽度。

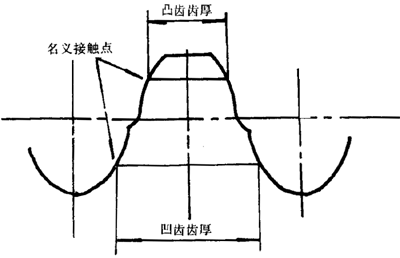

5.11齿厚比
在双圆弧齿轮基本齿廓上，凹齿齿厚和凸齿齿厚的比值。

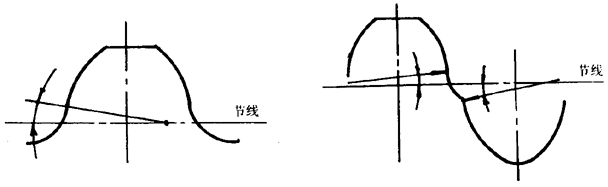

5.12工艺角
在基本齿廓上，工作圆弧和过渡圆弧（对单圆弧齿，凸齿时为齿根圆弧，凹齿时为齿顶倒角）的交点到工作圆弧圆心边线与节线的夹角。
5.13过渡圆弧
在双圆弧齿轮基本齿廓上，凸齿工作圆弧与凹齿工作圆绵之间的连接圆弧。
5.14齿根圆弧
在基本齿廓中，工作圆弧与齿根之间的连接圆弧。
5.15侧隙
两基本齿廓的凸凹工作圆弧相互接触时，其两非工作齿廓之间在节线方向上的最短距离。
5.16双偏齿廓
凸凹齿廓圆弧的圆心都不在节线上的圆弧齿轮基本齿廓。
5.17等双偏齿廓
凸、凹齿廓圆弧圆心移距量相等的圆弧齿轮基本齿廓。
5.18单偏齿廓
凸、凹齿工作齿廓圆弧，只有一个圆心位于节线上的圆弧齿轮基本齿廓。
5.19不偏齿廓
凸、凹齿廓圆弧圆心均在节线上的圆弧齿轮基本齿廓。
5.20分阶式双圆弧齿廓
凸、凹齿工作齿廓圆弧由过渡圆弧连接，并形成台阶的双圆弧齿轮基本齿廓。
5.21公切线双圆弧齿廓
凸、凹齿工作齿廓圆弧之间由一公切线连接的双圆弧齿轮基本齿廓。
