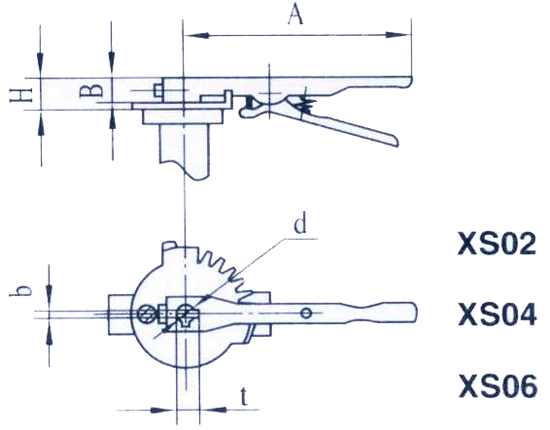

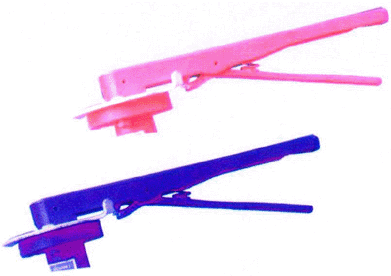

XS系列阀门手柄尺寸表

型号	适用通径DN	d	b	t	A	B	H	重量kg
SX02	50～80	12.70	3	14.1	267	27	30	0.8
	100	15.87	5	18.2
XS04	125～150	19.05	5	21.4	310	27	30	1.0
XS06	200	22.20	5	24.5	360	35	38	1.2

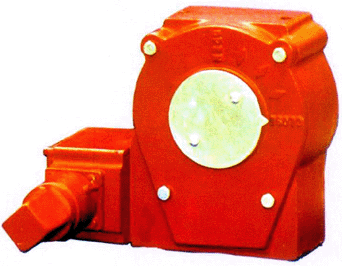

       XDJ系列地下用二级传动阀门减速器主要件明细表

7	壳体	1	HT200GB9439-88	WCB GB12229-88
6	大盖	1	HT200GB9439-88	WCB GB12229-88
5	蜗轮	3	QT500-7GB1348-88
4	套头	3	HY200GB9439-88	WCB GB12229-88
3	锥齿轮轴	1	40Cr
2	蜗杆轴	1	45GB699-88
1	齿轮箱体	1	GT200GB9439-88	WCB GB12229-88
序号	名称	数量	材料	可选材料



        XDJ系列地下用二级传动阀门减速器尺寸表

型号	适用通径ND	d	dmax	b	t+0.2	D	D1	D1max	n-M×L	A	B	C	E	H	速比	输出扭矩NM	重理kg
XDJ24	50～60	12.7	26	3	14.2	77	57	70	4-M6×13	182	205	144	45	87	27:1	170	7.5
	100	15.9		5	18.2	92	70		4-M8×13
	125～150	19.05			21.4
XDJ30	200	22.2	30	5	24.5	115	89	90	4-M12×15	207	227	185	63	92	34:1	670	14.5
	250	28.6		8	31.9
XDJ80	300～350	31.8	45	8	35	140	108	108	4-M12×18	241	203	204	78	89	80:1	1200	16.5
XDJ140	400	33.3	54	10	36.6	197	158.75	170	4-M18×26	325	232	306	120	125	140:1	2000	36
	450	38.1			41.5
XDJ200	500	41.3	54	10	44.6	197	158.7	216	4-M18×28	377	296	339	120	152.6	200:1	4000	51
	600	50.8		16	55.1	276	215.9		4-M20×28
XDJ300	700～800	55.0	66	4-16	59.3	300	254	254	8-M16×25	422	377	420	152	163	300:1	7000	80.5
XDJ360	900～1050	75	100	4-20	79.9	360	254	298	8-M16×25	454	395	547	190	178	360:1	16000	105
