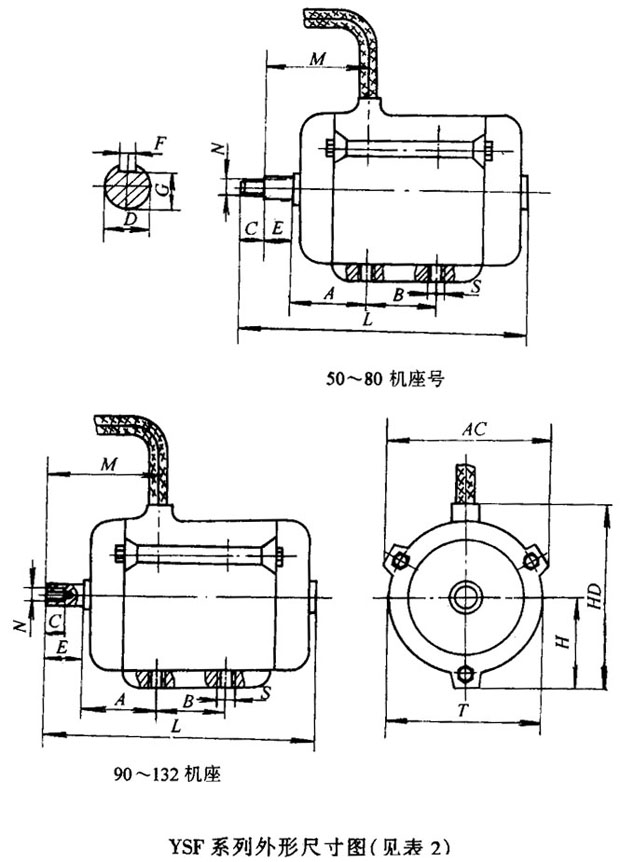

YSF系列轴流风机专用三相异步电动机外形及安装尺寸 |
|
|
详细介绍: |
发布时间:2007/8/16 8:42:55 |
|
|
表2
机座号 |
A |
B |
C |
D |
E |
F |
G |
H |
M |
N |
S |
T |
L |
AC |
HD |
50 |
47 |
35 |
10 |
φ9 |
20 |
3 |
7.2 |
62 |
58 |
M8 |
M8 |
φ100 |
175 |
120 |
125 |
56 |
49 |
50 |
10 |
φ9 |
20 |
3 |
7.2 |
65 |
61 |
M8 |
M8 |
φ104 |
175 |
122 |
130 |
63 |
51 |
65 |
12 |
φ11 |
23 |
4 |
8.5 |
69 |
74.5 |
M8 |
M8 |
φ108 |
205 |
130 |
138 |
71 |
55 |
70 |
12 |
φ14 |
30 |
5 |
11 |
75 |
81 |
M8 |
M8 |
φ125 |
225 |
140 |
150 |
80 |
60 |
85 |
12 |
φ19 |
40 |
6 |
15.5 |
86 |
89 |
M10 |
M8 |
φ134 |
250 |
158 |
172 |
90S |
60 |
86 |
12 |
φ24 |
50 |
8 |
20 |
100 |
111 |
M6 |
M12 |
φ144 |
260 |
185 |
200 |
90L |
60 |
115 |
12 |
φ24 |
50 |
8 |
20 |
100 |
111 |
M6 |
M12 |
φ144 |
285 |
185 |
200 | 注:H50~80mm时,C尺寸为外螺纹长度,H90mm时,C 尺寸为内螺纹深度。 |
|
|
