LX型弹性柱销联轴器（GB5014-2003）
  详细介绍：
发布时间：2007-8-3 16:58:39
 分享到：

LX型弹性柱销联轴器
GB5014-2003
代替GB5014-85原称HL
本联轴器适用于各种同轴线的传动系统，利用尼龙棒横断面剪切强度传递转矩，传递转矩为160～160000N·m，工作温度为-20～80℃，结构简单，维修方便，具有缓冲减震性能和一定的轴向便宜补偿能力。

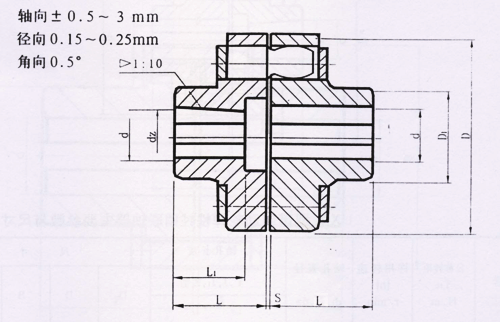

许用补偿量
LX型弹性柱销联轴器
LX型弹性柱销联轴器主要参数与尺寸
型号
公称转矩Tn
N.m
许用转速[n]
r/min
轴孔直径
d.dz
轴孔长度
尺寸
重量
kg
Y，J，J1，Z型
D
D1
S
L1  L
LX1
250
8500
12～24
27～52
90
40
2.5
2
LX2
560
6300
20～35
38～82
120
55
2.5
5
LX3
1250
4750
30～48
60～112
160
75
2.5
8
LX4
2500
3870
40～63
84～142
195
100
3
22
LX5
3150
3450
50～75
84～142
220
120
3
30
LX6
6300
2720
60～85
107～172
280
140
4
53
LX7
11200
2360
70～110
107～212
320
170
4
98
LX8
16000
2120
80～125
132～212
360
200
5
119
LX9
22400
1850
100～140
167～252
410
230
5
197
LX10
35500
1600
110～180
167～302
480
280
6
322
LX11
50000
1400
130～220
202～352
540
340
6
520
LX12
80000
1220
160～260
242～410
630
400
7
714
LX13
125000
1080
190～300
282～470
710
465
8
1057
LX14
180000
950
240～340
330～450
800
530
8
1956
注：LX12、LX13、LX14使用Z型孔时要核对沉孔是否允许。
