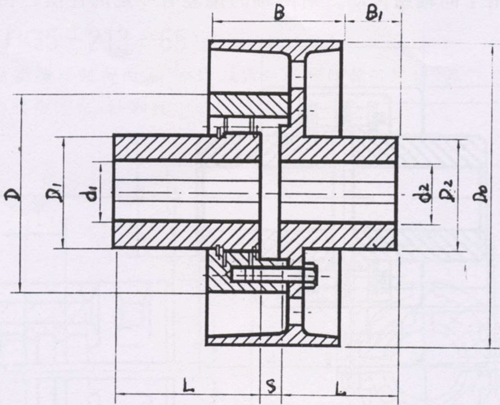

LZZ型带制动轮弹性柱销齿式联轴器（GB/T5015-2003）,减速机信息网标准查询

型号	公称转矩Tn KN.m	许用转速[n] r/min	轴孔直径		轴孔长度	D₀	D	D₁	D₂	B	B₁	S	转动惯量 kg·m²	质量 kg
					Y型 J₁型
			d1	d2	L
LZZ1	0.25	4500	16～19		42	160	98	50	56	70	9	2	0.018	6.64
			20～24		38～52						19
			25～28		44～62						29
			30～32		60～82						49
			-	35～38
LZZ2	0.63	3800	25～28		62	200	124	65	70	85	30	2	0.053	12.04
			30～32		60～82						50
			40～42		84～112						80
			-	45～48
LZZ3	1.8	3000	40～56		84～112	250	166	90	105	105	48.5	3	0.183	28.09
			60		107～142						78.5
			-	63～70
LZZ4	4.5	2450	50～56		84～112	315	214	120	130	135	40	3	0.547	51.69
			60～75		107～142						70
			80		132～172						100
			-	85～90
LZZ5	8	1900	60～75		107～142	400	240	130	145	170	44	3	1.413	76.61
			80～90		132～172						74
			-	95
LZZ6	11.2	1500	70～75		107～142	500	280	160	170	210	40	4	3.865	130.61
			80～95		132～172						70
			100～110		167～212						110
			-	120
LZZ7	18	1200	80～95		132～182	630	330	190	200	265	42	4	10.753	222.63
			100～125		167～212						82
			130		202～252						112
LZZ8	25	1050	90～95		132～172	710	380	220	220	300	5	4	19.156	307.92
			100～125		167～212						45
			130～150		202～252						85
LZZ9	31.5	950	100～125		167～212	800	400	245	245	340	40	5	33.446	405.88
			130～150		202～252						80
			160～180		242～302						130
注：1：重量、转动惯量是按Y/J₁轴孔组合型式和最小轴孔的计算值。 2：短时过载不得超过公称转矩Tn值的2倍
