一、概述

YLM1炉用密封电动机是在YLM型基础上的改进产品。主要用于真空度小于1.3332Pa井式回火炉、退火炉、氧化炉及各种箱式保护气体加热炉的内风扇的原动力，由于该电动机在结构上采用了不锈钢密封套及耐热钢长轴，改变了过去一直延用的密封结构，而采用静密封。提高了电路密封性能。

该电动机前端盖内加装了水冷却套，在通冷却水的情况下，能保证电动机轴身风扇端在950℃高温度下连续长期运行。

电动机采用F级绝缘，外壳防护等级为IP44，冷却方式符合IC0041的规定。

电动机具有外形美观、重量轻、效率高、寿命长、结构设计合理、运行可靠、维护使用方便等特点。

使用条件环境温度不超过40℃；海拔不超过1000m；冷却水套出水口温度不超过30℃；额定电压为380V；额定频率为50H_Z.



      二、结构简介

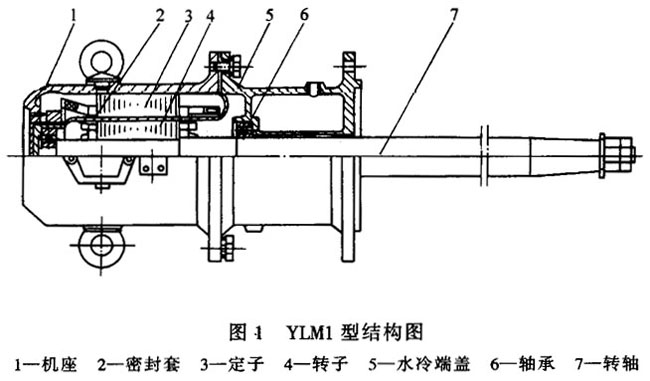

YLM1A型结构简图（见图1）。该电动机的机座、端盖由铸铁铸成，轴伸端端盖内有空腔，可通冷却水，冷却轴和轴承，防止炉内热量传入电动机内部。

定子转子铁心采用硅钢片叠压而成，定子绕组采用F级绝缘并用优质F130浸渍两次，转子用铝铸成，端环带有鼓风散热的风翼，转子装在轴上校动平衡。

密封套用优质不锈钢制成。

接线盒具有良好的密封性能，盒内空腔较大，便于接线。

轴承与润滑：电动机采用Z2级电机用轴承，精度高、噪声小、润滑油为锂基润滑脂。
