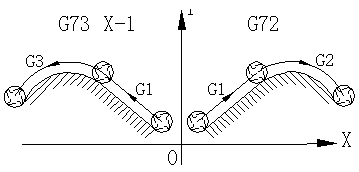

在数控加工程序代码中,有个镜像加工的指令。比如某型号加工中心的镜像加工指令为G73(示意图如图1所示),其中设原加工图形为第一象限的G72,使用G73 X-1指令后就可以加工出第二象限所示的图形。也就是说将原程序段的加工代码按Y轴或X轴(或XY混合)做轴向镜像,当要加工镜像体时不需要另外编制程序,只需要将原程序代码加以镜像即可。


图1
数控车刀分为左切刀和右切刀,数控铣刀也分为左右两个切向,其实左右切向的数控刀具就是一个完整的镜像体,只需要编制出右切刀的加工程序,左切刀的加工程序完全可以使用镜像加工得以完成。但在加工过程中不是简单的使用镜像指令就行了,还必须对原程序段的某些部分做一定的调整。
2 使用镜像加工时的注意事项


    镜像加工使顺逆铣发生了变化。如图2所示,在第一象限的顺铣加工经过镜像后在第二象限就转变为逆铣状态,反之依然。为了使经过镜像加工后的工件表面得到与本体一样的表面光洁度,就必须在使用镜像加工前将原程序的铣削状态改为反向。我们一般的做法是在原程序中使用顺铣,要镜像加工反向刀具时就将原程序改为逆铣,经过镜像后反向刀具也将会是顺铣了。
