自同步谐波励磁无刷同步电动机专利

来源：减速机信息网时间：2008-7-15 17:35:44　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200410016054	申请日：	2004/01/18
公开日：	2004/12/29	公告日：
公开号：	1558536	公告号：
授权日：		授权公告日：
专利类别：	发明	国别省市代码：	36[中国\|江西]
代理机构代码：	36100	代理人：	胡里程
发明名称：	自同步谐波励磁无刷同步电动机
国际分类号：	H02K 19/12;H02K 19/14
范畴分类号：
发明人：	徐剑萍
申请人：	徐剑萍
申请人地址：	江西省南昌市高新开发区泰豪大楼
邮编：	330029
文摘：
本发明公开一种自同步谐波励磁无刷同步电动机，该自同步谐波励磁无刷同步电动机由电动机、无刷励磁机、旋转整流器、无刷投励装置、自同步调节器、风扇、机座、前端盖、后端盖和轴承等组成。自同步谐波励磁无刷同步电动机利用外电进行异步启动、同步投励、同步运行，整个过程都是无刷化，自投励，自同步。自同步谐波励磁无刷同步电动机能使同步电动机实现无刷化，取消了滑环和电刷，无火花高频干扰，无滑环与炭刷磨损问题；同步电动机能自投励、自同步；同步电动机控制简单，效率高，可靠性高，维护简便。
主权利要求：
一种自同步谐波励磁无刷同步电动机，包括电动机、无刷励磁机、无刷投励装置７、自同步调节器１２，其特征是：电动机定子５铁芯槽内嵌有二套绕组，一套主绕组Ｗ为正弦绕组产生旋转磁场、一套为单相的谐波绕组Ｗ↓［Ｓ］作为励磁机的励磁源，二套绕组之间为正交设计，无电磁干扰结构；电动机转子６铁芯槽内嵌有二种绕组，一种绕组是启动绕组Ｗ↓［Ｒ］，由紫铜制作，鼠笼式结构，第二种绕组是励磁绕组Ｗ↓［Ｆ］，其励磁电流由同轴的无刷励磁机电枢绕组经三相旋转整流模块整流供给，转子铁芯为凸极，且有轴向通风槽；无刷励磁机为电动机提供励磁电源，包括定子８和转子９，定子８和转子９上各有一套绕组Ｗ↓［Ｊ］、Ｗ↓［Ｅ］，转子９铁芯两端面分别安装无刷投励装置７和旋转整流器１１；无刷投励装置包括旋转整流器ＸＱ、旋转可控管ＫＸ、分压电阻Ｒ↓［１］、Ｒ↓［２］和限压电阻１０Ｒ↓［Ｆ］，以及无刷投励装置原理，电动机能实现自动投励牵入同步运行；自同步调节器１２包括谐波绕组Ｗ↓［Ｓ］、限流电阻Ｒ、整流器Ｖ↓［１］、延时器ＹＳ和续流管Ｖ↓［２］，以及自同步调节器原理，电动机实现自动同步运行。
优先权项：

PCT 项

法律状态：[免责声明]

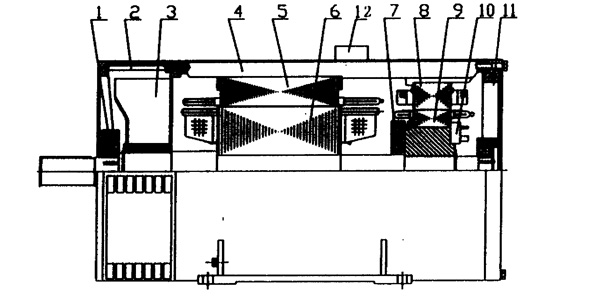

主附图

自同步谐波励磁无刷同步电动机
