| 申请号： |
200620024007 |
申请日： |
2006/04/03 |
| 公开号： |
|
公告号： |
2919667 |
| 授权日： |
2007-7-4 |
授权公告日： |
2007-7-4 |
| 专利类别： |
新型 |
国别省市代码： |
14[中国|山西] |
| 代理机构代码： |
14100 |
代理人： |
朱源 |
| 发明名称： |
变频调速异步电动机 |
| 国际分类号： |
H02K 9/06;H02K 5/20;H01R 39/08;H02K 5/16 |
| 范畴分类号： |
37A |
| 发明人： |
张彩霞;侯晓军 |
| 申请人： |
中国北车集团永济电机厂 |
| 申请人地址： |
山西省永济市电机大街18号 |
| 邮编： |
044500 |
| 文摘： |
| 本实用新型涉及异步电动机，具体为一种变频调速异步电动机。本实用新型针对国内首次研制开发的交流传动的挖掘机对推压驱动异步电动机的要求较高，现有异步电动机无法满足要求的问题。该变频调速异步电动机在机座的连线端上方开有进风口，进风口上安装有强迫通风冷却装置，强迫通风冷却装置包含蜗壳、固定于蜗壳上的风机电机和蜗壳内由风机电机驱动的叶轮，前端盖上开有出风孔。集电环绑扎固定于定子绕组端部。该变频调速异步电动机改进并优化了通风冷却结构、集电环及其安装固定结构，它效率高，功率因数高，温升低，电气性能、机械性能可靠。尤其适用于交流传动的挖掘机中作为推压驱动异步电动机。 |
| 主权利要求： |

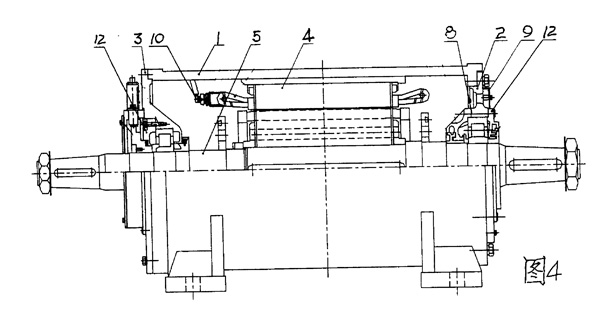

| 一种变频调速异步电动机，包含机座（１）、前端盖（２）、后端盖（３）、定子（４）和转子（５），其特征为：在机座（１）的连线端上方开有进风口，进风口上安装有强迫通风冷却装置，强迫通风冷却装置包含其出风口与机座上的进风口对接的蜗壳（６）、固定于蜗壳（６）上的风机电机（７）和蜗壳内由风机电机驱动的叶轮，前端盖（２）上开有出风孔（８）。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
