| 申请号： |
200410044895 |
申请日： |
2004/05/25 |
| 公开日： |
2005/02/23 |
公告日： |
|
| 公开号： |
1585239 |
公告号： |
|
| 授权日： |
|
授权公告日： |
|
| 专利类别： |
发明 |
国别省市代码： |
32[] |
| 代理机构代码： |
32104 |
代理人： |
殷红梅 |
| 发明名称： |
单体叠层式爪极永磁同步电动机 |
| 国际分类号： |
H02K 21/14 |
| 范畴分类号： |
37A |
| 发明人： |
黄剑清 |
| 申请人： |
黄剑清 |
| 申请人地址： |
江苏省无锡市芦庄五区28号(无锡市剑清微电机有限责任公司) |
| 邮编： |
214073 |
| 文摘： |
| 本发明涉及一种单体叠层式爪极永磁同步电动机，属于供电系统设备技术领域。其主要采用在线圈两端分别安装爪极板叠加后装入一个电机外壳内，电机转子由转轴固定在支架上，并在支架上分别等距离安装磁钢，在转轴两端安装轴承，分别固定于电机端盖及电机外壳内底部。本发明结构简单、紧凑，合理；在外形体积相同情况下相比，功率大；能提高输出力矩，噪声特别低；当电机过载或堵转时，不会烧毁线圈；如果在电机轴端配上适当的减速机构，就可广泛应用于工业生产领域。 |
| 主权利要求： |

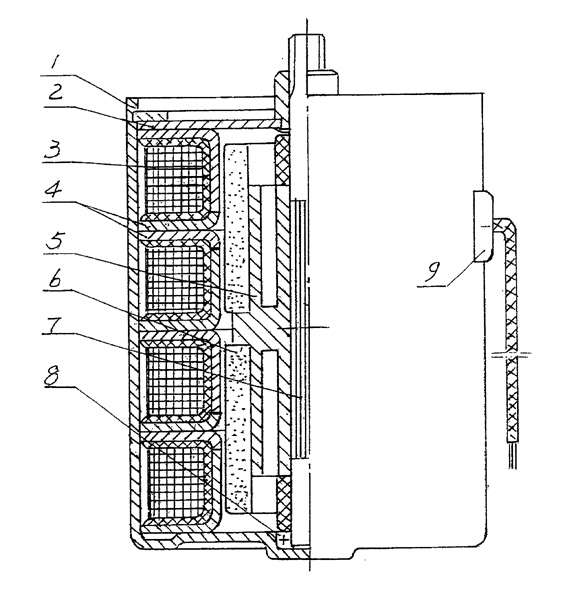

| 一种单体叠层式爪极永磁同步电动机，包括一个电机外壳（１）、电机端盖（２）、线圈（３）、磁钢（６）、转轴（７），其特征是采用在线圈（３）两端分别安装爪极板（４）叠加后装入一个电机外壳（１）内，电机转子由转轴（７）固定在支架（５）上，并在支架（５）上分别等距离安装磁钢（６），在转轴（７）两端安装轴承（８），分别固定于电机端盖（２）及电机外壳（１）内底部。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
2008-2-6;视撤日 |
