| 申请号： |
200420111124 |
申请日： |
2004/10/27 |
| 公开号： |
|
公告号： |
2744055 |
| 授权日： |
2005-11-30 |
授权公告日： |
2005-11-30 |
| 专利类别： |
新型 |
国别省市代码： |
42[中国|湖北] |
| 代理机构代码： |
42100 |
代理人： |
严崇姚 |
| 发明名称： |
中频高速小型永磁交流同步电动机 |
| 国际分类号： |
H02K 21/12;H02K 1/27;H02K 1/28;H02K 1/16;H02K 3/12 |
| 范畴分类号： |
|
| 发明人： |
檀银身 |
| 申请人： |
襄樊特种电机有限公司 |
| 申请人地址： |
湖北省襄樊市人民路232号 |
| 邮编： |
441002 |
| 文摘： |
| 本实用新型为中频高速小型永磁交流同步电动机。属于永磁交流同步电动机技术领域。它主要是解决现有纺织行业用多台中频异步电动机实际转速并不一致，而直接影响产品质量，增加废品率的问题。它的主要特征是包括壳体、定子和转子，转子为实心转子；转子铁心上对称开有永磁体槽和空槽，永磁体槽内嵌有永磁体；铁心及永磁体与转轴之间设有隔磁套；永磁体设有由非磁性材料制成的槽楔；铁心两端设有圆环式非磁性材料挡板；定子槽数采用分数槽，其铁心叠片沿轴扭斜一定距离而形成斜槽，定子绕组为双层短距绕组。本实用新型具有多台电机在同一个电源供电的情况下能够准确同步运行、效率和功率因数高的特点，主要用于纺织行业纺纱、织布机组。 |
| 主权利要求： |

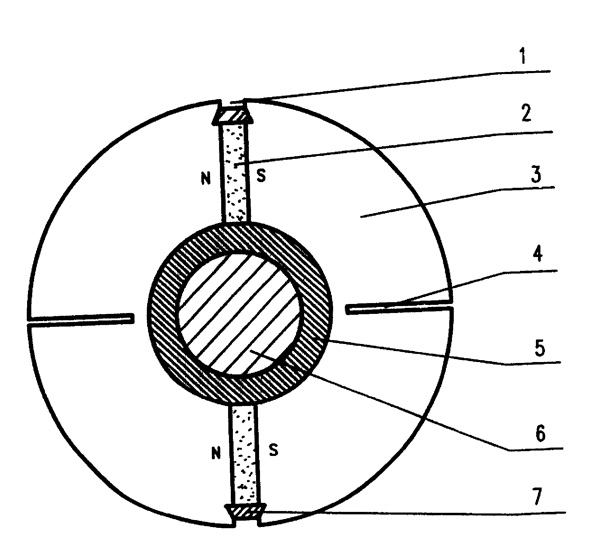

| 一种中频高速小型永磁交流同步电动机，包括壳体、定子和转子，其特征是：所述的转子为实心转子；该实心转子的铁心（３）上对称开有永磁体槽（１）和空槽（４），永磁体槽（１）内嵌有永磁体（２）；铁心（３）及永磁体（２）与转轴（６）之间设有隔磁套（５）；永磁体（２）设有由非磁性材料制成的槽楔（７）；铁心（３）两端设有圆环式非磁性材料挡板（８）；定子槽数采用分数槽，其铁心叠片沿轴扭斜一定距离而形成斜槽，定子绕组为双层短距绕组。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
