行星摆线针轮减速机的法兰接盘专利

来源：减速机信息网时间：2008-7-7 9:23:48　　责任编辑：liuzhiyun

[公开说明书]

申请号：	02218124	申请日：	2002/06/13
公开号：		公告号：	2550566
授权日：		授权公告日：	2003-5-14
专利类别：	新型	国别省市代码：	86[中国\|杭州]
代理机构代码：	33101	代理人：	陈继亮
发明名称：	行星摆线针轮减速机的法兰接盘
国际分类号：	F16H 57/00
范畴分类号：	27D27A
发明人：	陈德木
申请人：	陈德木
申请人地址：	浙江省杭州市萧山靖江镇工业园区
邮编：	311223
文摘：
本实用新型是涉及一种行星摆线针轮减速机的法兰接盘，法兰接盘是由电机接盘和法兰盘构成的一体结构，前半部分的内部结构和尺寸与相应的减速机针齿壳相配合安装的法兰盘相同，内腔为阶梯式，前半部分外端面上设有安装的通孔；后半部分为普通电机接盘与电机配合的结构，内腔为梯形式，后半部分的外端面上开有安装通孔。其外型设计为普通的电机接盘形状。本实用新型有益的效果是：采用这样的结构，铸铁的消耗量会减少很多，成本会大幅下降。在加工过程中还可以减少两次装卡，定位及找正。可以减少加工中的误差，利于提高产品精度。又因为减少了装配中的加工工序，可以提高工作效率和装配质量，降低工时消耗，节约成本。
主权利要求：
一种行星摆线针轮减速机的法兰接盘，其特征在于：法兰接盘（１）是由电机接盘和法兰盘构成的一体结构，前半部分（１－１）的内部结构和尺寸与相应的减速机针齿壳相配合安装的法兰盘相同，内腔为阶梯式，前半部分（１－１）外端面上设有安装的通孔（１－３）；后半部分（１－２）为普通电机接盘与电机配合的结构，内腔为梯形式，后半部分（１－２）的外端面上开有安装通孔（１－４）。
优先权项：

PCT 项

法律状态：[免责声明]

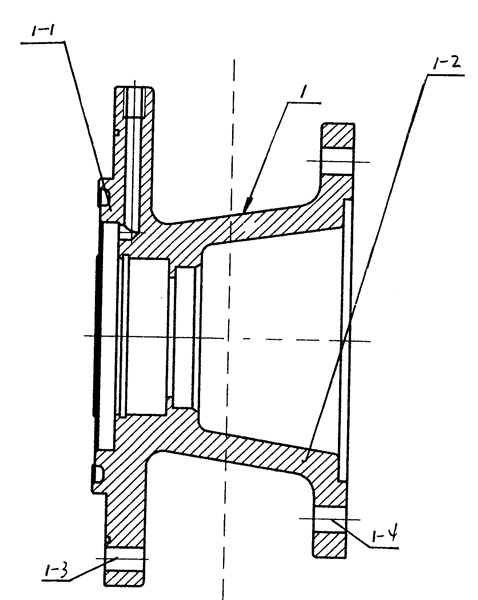

主附图

行星摆线针轮减速机的法兰接盘
