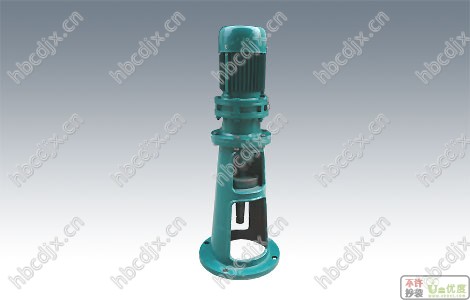

BL立式摆线针轮减速机（带JA支架)

一、前言
   “慧邦牌” 摆线针轮减速机是采用K-H-V少齿差行星式传动原理及摆线针齿啮合的新颖传动机械，广泛应用于纺织印染、轻工食品、冶金矿山、石油化工、超重运输及工程机械等领域中的驱动和减速装置。
    本厂生产的摆线针轮减速机质量优良、性能可靠、规格齐全、价格合理，荣获了机械工业部和江苏省优质产品称号。
二、结构原理
    行星摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。
在输入轴上装有一个错位180º的双偏心套，在偏心套上装有两个滚柱轴承，形成H机构，两个摆线针轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线针轮与针齿轮上一组环形排列的针齿相啮合，以组成少齿差内合减速机构，（为了减少摩擦，在速比小的减速机中，针齿上带有针齿套）。
    当输入轴带着偏心套传动一周时，由于摆线轮上的齿廊曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为即有公转又有自转的平面运动，在输入轴正转一周时，偏心套亦转动一周，摆线轮于相反方向上转过一个齿差从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴传递给输出轴，从而获得较低的输出转速。
三、特点
    高速比和高效率
    单级传动，就能达到1：87的减速比，效率在90%以上，如果采用多级传动减速比更大。
    结构紧凑体积小
    由于采用了行星传动原理，输入轴与输出轴在同一轴心上，所以结构紧凑，体积小。
    转速平稳噪声低
    摆线针齿啮合齿数较多，重叠系数大以及具有机件平稳的机理，使振动和噪声限制在最小程序。
    使用可靠、寿命长
    因主要零件采用轴承钢，经淬火处理（HRC58-62）获得高强度，并且部分传动接触采用了滚动摩擦，所以经久耐用寿命长。
    设计合理，维修方便，容易分解安装，最小零件个数以及简单的润滑，使摆线针轮减速机深受用户的信赖。

    公司产品配件品种齐全，如客户有特殊需要，我们可为客户按样板订造多种特殊规格或型号的减速机整机及配件。
    所购买的摆线针轮减速机，在销售日算起包用期为一年。
    本产品在正常安装，正常使用情况下，给于三包.
    三包期间：（三个月内出现质量问题包退包换。之后期间为保修期）
    在正常情况下30个小时内解决问题,(以上售后服务承诺为江苏省内,如出现在外省，另协商处理)
