刀具的几何角度
刀具切削部分的组成

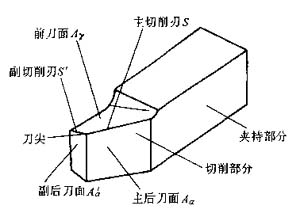

图2-1 车刀切削部分的结构要素
外圆车刀的切削部分可以看作是各类刀具切削部分的基本形态。图2-1所示是外圆车刀的切削部分,其结构要素及其定义如下:
1) 前刀面Ay—切下的切屑沿其流出的表面。
2) 主后刀面Aa—与工件上过渡表面相对的表面。
3) 副后刀面A'a—与工件上已加工表面相对的的表面。
4) 主切削刀S—前刀面与主后刀面的交线,它承担主要切削工作。
5) 副切削刃S'—前刀面与副后刀面的交线,它协同主切削刃完成切削工作,并最终形成已加工表面。
6) 刀尖—主切削刃与副切削刃连接处的那部分切削刃。
刀具的几何参数
(1) 定义刀具角度的参考系:为了定义刀具切削部分的几何角度,需选定适当组合的基准坐标平面作为参考系。其中用于规定刀具设计、制造、刃磨和测量时几何参数的参考系称为刀具静止参考系,如图2-2所示。规定刀具进行切削加工时几何参数的参考系称为刀具工作参考系。
刀具静止参考系的各平面名称、表示符号及定义见表2-1。

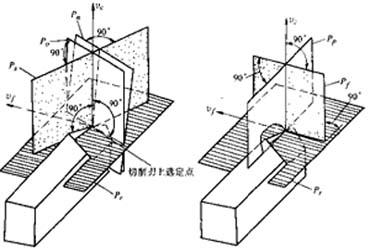

图2-2 刀具静止参考系
表2-1刀具静止参考系的各方面。
名称 |
符号 |
|
基面 |
Pr |
|
切削平面 |
Ps |
|
正交平面 |
Po |
|
法平面 |
Pn |
|
假定工作平面 |
Pf |
|
背平面 |
Pp |
|
