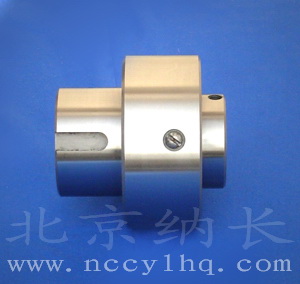

| PB型（带自润滑轴承型）单向楔块超越离合器 | ||||||||||||||||
| 特性及应用 | ||||||||||||||||
| PB型楔块式单向离合器，内含轴承支撑。使用时需要提供润滑油脂及外部油封。 | ||||||||||||||||
| 此型号主要用于超运转速度离合器。 | ||||||||||||||||
| 单位：mm | 单位：mm | |||||||||||||||
| 型 号 | 公称 转矩 Tn（N.m） | 超运转时的 极限速度（r/min） | 最高分 度速度（cys/min) | 外 形 尽 寸 | 重 量 m (kg） | |||||||||||
| 内 环 | 外 环 | d | d1 | D | D1 | F | H | L | G | b1×t1 | L1 | b×t | ||||
| PB3 | 29.4 | 1800 | 900 | 150 | 15 | 15 | 60 | 26 | 25 | 32 | 70 | 25.7 | 4×2.5 | 16 | 4×1.5 | 0.23 |
| PB5 | 147 | 1800 | 900 | 150 | 20 | 20 | 72 | 38 | 33 | 38 | 82 | 38.8 | 5×3.0 | 20 | 5×2.0 | 0.58 |
| PB6 | 382 | 1500 | 800 | 150 | 25 | 25 | 85 | 45 | 33 | 40 | 85 | 41 | 5×3.0 | 27 | 5×2.0 | 1.17 |
| PB8 | 568 | 1200 | 650 | 150 | 30 | 30 | 95 | 60 | 37 | 41 | 92 | 42 | 7×4.0 | 27 | 7×3.0 | 1.67 |
| PB10 | 843 | 1000 | 400 | 150 | 40 | 40 | 115 | 65 | 37 | 50 | 100 | 44 | 10×4.5 | 28 | 10×3.5 | 2.5 |
| PB12 | 1530 | 800 | 300 | 150 | 45 | 45 | 135 | 75 | 41 | 54 | 112 | 52.6 | 10×4.5 | 29 | 10×3.5 | 3.6 |
| PB14 | 2110 | 700 | 300 | 150 | 45 | 76 | 133 | 75 | 41 | 54 | 112 | 57.3 | 12×4.5 | 30 | 12×3.5 | 6 |
| 可根据用户要求进行非标设计加工 | ||||||||||||||||
| 订购时请注明自A方向视之内环旋转方向。 | ||||||||||||||||
| 请勿使用PB系列的离合器作为联轴器. | ||||||||||||||||
| 应使用较好弹性的连接键用于轴的连接. | ||||||||||||||||
 |
