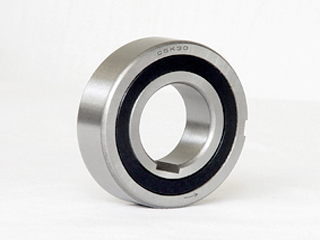

| CSK型（KK型）、（CSK-2RS）型单向楔块式超越离合器 |
|
| 特性及应用 |
| CSK系列楔块式超越离合器又称为单向旋转球轴承，外形尺寸与62系列深沟球轴承相同（CSK40）除外。它是深沟球型轴承与楔块式离合器的组合，其内部已填注润滑脂。密封可以防止0.3mm以上灰尘进入内部。转矩的传递为过盈配合方式.，以N6公差将外环与刚性足够的机架压合，将内环与工作轴外径压合。安装时要注意，不可敲打内环压迫外环进入机架，及不可敲打外环压迫内环挤入轴外径的方式安装。传递转矩小（7.4~260N.m）,极限转速高。广泛应用于印刷机械、包装机械、食品机械、电动滚筒、减速机及测试设备等传递中。 |
|
| |
| 型 号 |
公称转矩 Tn（N.m） |
外形尺寸 |
超越极限转速(r/min) |
轴承 系列 |
质量 m （kg） |
内环 键槽 （b×t) |
外环 键槽 (b×t) |
| 内径d |
外径D |
宽度L |
内圈 |
外圈 |
| 脂润滑 |
油润滑 |
脂润滑 |
油润滑 |
| CSK12 |
7.4 |
12 |
32 |
10 |
10000 |
11000 |
5500 |
6500 |
6201 |
0.04 |
|
|
| CSK15 |
13.5 |
15 |
35 |
11 |
8400 |
9400 |
5000 |
6000 |
6202 |
0.06 |
5×1.5 |
2×0.6 |
| CSK17 |
24.5 |
17 |
40 |
12 |
6300 |
7800 |
4200 |
5200 |
6203 |
0.07 |
5×1.8 |
2×1.0 |
| CSK20 |
40 |
20 |
47 |
14 |
6300 |
7800 |
4200 |
5200 |
6204 |
0.11 |
6×2.0 |
3×1.5 |
| CSK25 |
68 |
25 |
52 |
15 |
4800 |
5900 |
3400 |
4200 |
6205 |
0.14 |
8×2.0 |
6×2.0 |
| CSK30 |
110 |
30 |
62 |
16 |
4000 |
5000 |
2800 |
3500 |
6206 |
0.21 |
10×2.3 |
6×2.0 |
| CSK35 |
140 |
35 |
72 |
17 |
3500 |
4000 |
2200 |
2800 |
6207 |
0.3 |
10×2.4 |
8×2.5 |
| CSK40 |
260 |
40 |
80 |
22 |
3000 |
3800 |
2000 |
2500 |
|
0.5 |
12×2.4 |
10×3.0 |
| CSK305 |
110 |
25 |
62 |
17 |
4200 |
4300 |
2800 |
3000 |
6305 |
0.3 |
8X2.0 |
6X2.0 |
| CSK306 |
140 |
30 |
72 |
19 |
3600 |
3700 |
2200 |
2500 |
6306 |
0.5 |
10X2.3 |
6X2.0 |
| CSK12 2RS |
7.4 |
12 |
32 |
14 |
10000 |
11000 |
5500 |
6500 |
|
0.05 |
|
|
| CSK15 2RS |
13.5 |
15 |
35 |
16 |
8400 |
9400 |
5000 |
6000 |
|
0.07 |
5×1.5 |
2×0.6 |
| CSK17 2RS |
24.5 |
17 |
40 |
17 |
6300 |
7800 |
4200 |
5200 |
|
0.09 |
5×1.8 |
2×1.0 |
| CSK20 2RS |
40 |
20 |
47 |
19 |
6300 |
7800 |
4200 |
5200 |
|
0.154 |
6×2.0 |
3×1.5 |
| CSK25 2RS |
68 |
25 |
52 |
20 |
4800 |
5900 |
3400 |
4200 |
|
0.175 |
8×2.0 |
6×2.0 |
| CSK30 2RS |
110 |
30 |
62 |
21 |
4000 |
5000 |
2800 |
3500 |
|
0.27 |
10×2.3 |
6×2.0 |
| CSK35 2RS |
140 |
35 |
72 |
22 |
3500 |
4000 |
2200 |
2800 |
|
0.4 |
10×2.4 |
8×2.5 |
| CSK40 2RS |
260 |
40 |
80 |
27 |
3000 |
3800 |
2000 |
2500 |
|
0.6 |
12×2.4 |
10×3.0 |
| |
| ◆ CSK系列相当于FAG公的ZZ系列；STIEBER公司的KK系列；GMN公司FK62系列；DANA公司的BB系列。 |
| ◆ 安装公差：轴承座N6（N7）、轴h5（h6）。 |
| ◆ 外环键槽与工作轴可适用于K6公差，外环依然使用N6公差紧配压入内壁。 |
