HW直廓环面蜗轮减速机

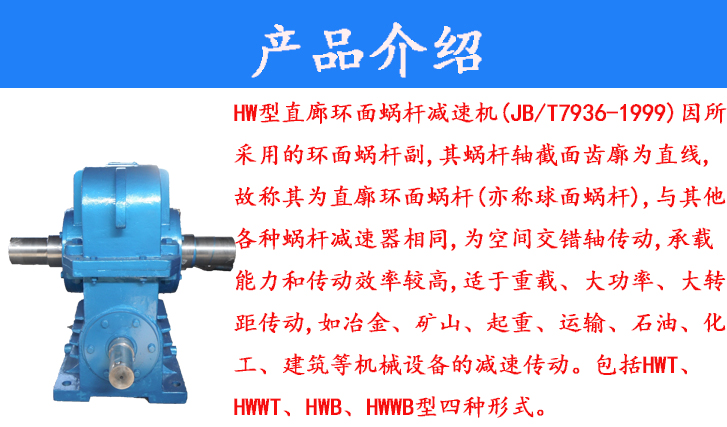

■产品简介

HW型直廊环面蜗杆减速机(JB/T7936-1999)因所采用的环面蜗杆副,其蜗杆轴截面齿廓为直线,故称其为直廓环面蜗杆(亦称球面蜗杆),与其他各种蜗杆减速器相同,为空间交错轴传动,承载能力和传动效率较高,适用于重载、大功率、大转距传动,如冶金、矿山、起重、运输、石油、化工、建筑等机械设备的减速传动。包括HWT、HWWT、HWB、HWWB型四种形式。

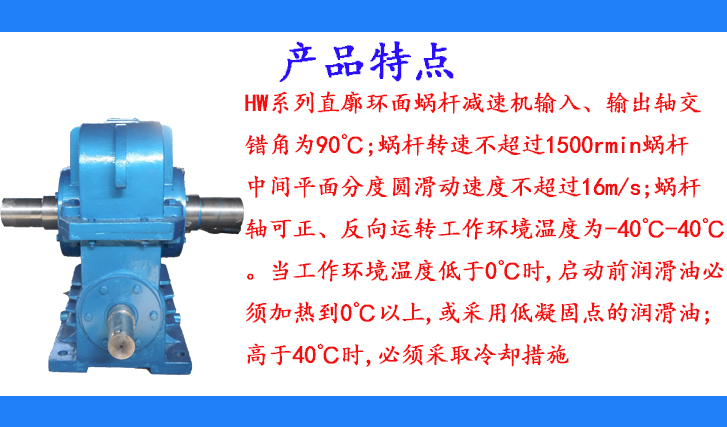

■产品特点

HW系列直廓环面蜗杆减速机输入、输出轴交错角为90℃;

蜗杆转速不超过1500rmin蜗杆中间平面分度圆滑动速度不超过16m/s;

蜗杆轴可正、反向运转工作环境温度为-40℃-40℃。

当工作环境温度低于0℃时,启动前润滑油必须加热到0℃以上,或采用低凝固点的润滑油;高于40℃时,必须采取冷却措施

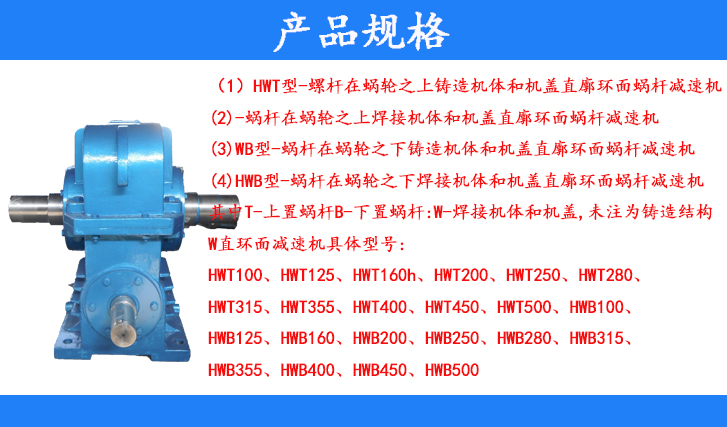

产品规格

1)HWT型-螺杆在蜗轮之上铸造机体和机盖直廓环面蜗杆减速机

(2)-蜗杆在蜗轮之上焊接机体和机盖直廓环面蜗杆减速机

(3)WB型-蜗杆在蜗轮之下铸造机体和机盖直廓环面蜗杆减速机

(4)HWB型-蜗杆在蜗轮之下焊接机体和机盖直廓环面蜗杆减速机其中T-上置蜗杆B-下置蜗杆:W-焊接机体和机盖,未注为铸造结构W直环面减速机具体型号:HWT100、HWT125、HWT160、HTW200、HWT250、HWT280、HWT255、HWB400、HWB450、HWB500
