X、B系列行星摆线针轮减速机
一、结构
行星摆线针轮减速机全部传动装置可分三部分:输入部分、减速部分、输出部分、按结构形式分为:卧式立式、双轴型、直联型四种。我厂除生产标准减速机外,还可满足用户需要承接非标设计制造potoo oe oae直联型减速机与Y系列专用电动机及Y系列派生专用电动机组装在一起,如YA增安型电动机、YB防爆电动机、YCT调速电动机、YE制动电动机等。

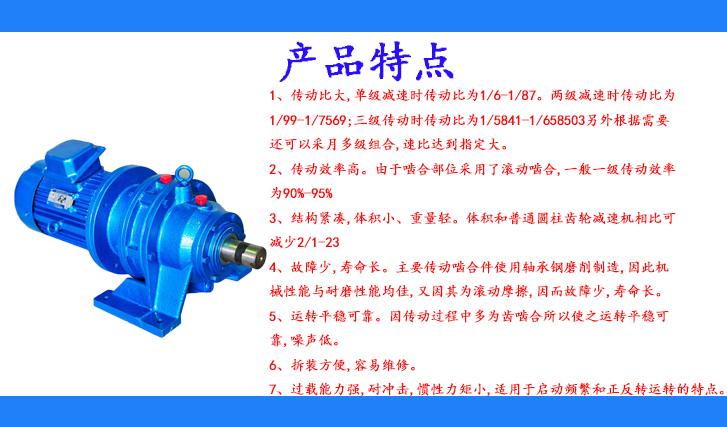

二特点

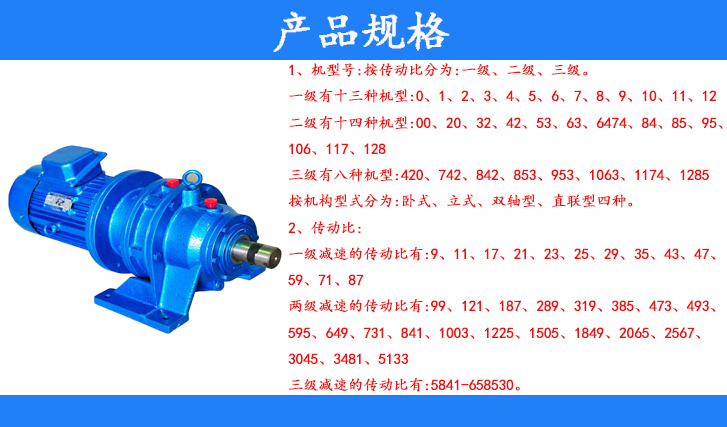

1.传动比大:
一级减速时传动比为191/87;
二级减速时传动比为1991/5133;
三级减速时传动比为1/5841-1/658503;
根据需要可以采用更多级组合。
2.传动效率高:由于该机啮合部位采用了滚动啮合,平均效率可达90%以上。
3.体积小重量轻:由于不仅采用了行星传动原理、输入轴和输出轴在同一轴线上,而且有与电动机直联呈体的独特之处,因而本机具有结构紧凑、体积小,重量轻的特点
4.故障少、寿命长本机主要传动合件使用轴承钢制造,因此机械性能好,耐磨性能好再加采用滚动磨擦故使之故障少、寿命长。
5.运转可靠平稳:本机传动过程中为多齿合,所以使之运转平稳可靠、噪声低。6.折装方便、容易维修:由于结构设计合理,故拆装简单、便于维修
7.木机还具有过载能力强、耐冲击、惯性力矩小,适用于起动频繁和正反转的特点。
