H、B工业齿轮箱

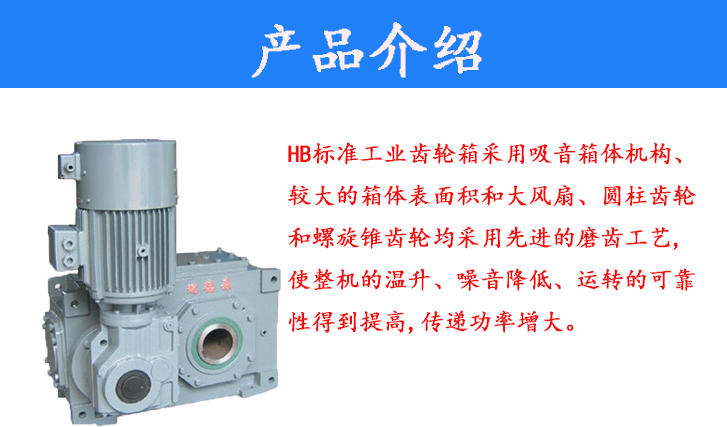

■产品简介
HB标准工业齿轮箱采用吸音箱体机构、较大的箱体表面积和大风扇、圆柱齿轮和螺旋锥齿轮均采用先进的磨齿工艺,使整机的温升、噪音降低、运转的可靠性得到提高,传递功率增大。
■产品特点
1、工业齿轮箱采用通用设计方案,实现平行轴、直交轴通用箱体,零部件种类减少,规格型号增加。
2、齿轮箱有3~23型规格,减速传动级数有1~4级,速比1.25~450
3、安装方式:电机联接法兰、轴输入。
4、输入方式:电机联结法兰、轴输入。
5、输出方式:带平键的实心轴、带平键的空心轴、膨胀盘联结的空心轴、花键联结的空心轴、花键联结的实心轴和法兰联结的实心轴。
6、可按客户要求配逆止器。和R、K系列组合得到更大的速比。
7、速比范围:H系列1.25~450,B系列5~40,扭矩范围:H系列2-900kNm,B系列5.8~900kNm
8、功率范围:H系列4~5000kW,B系列2.8~3000kW。

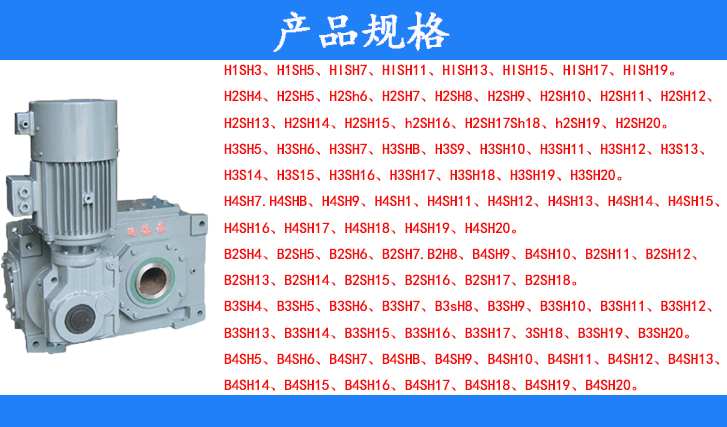

■产品规格
H1SH3、H1SH5、HISH7、HISH11、HISH13、HISH15、HISH17、HISH19
H2SH4、H2SH5、H2SH6、H2SH7、H2SH8、H2SH9、H2SH10、H2SH11、H2SH12、H2SH13、H2SH14、H2SH15、H2SH16、H2SH17、H2Sh18、H2SH19、H2SH20
H3SH5、H3SH6、H3SH7、H3SHB、H3SH9、H3SH10、H3SH11、H3SH12、H3SH13、H3SH14、H3SH15、H3SH16、H3SH17、H3SH18、H3SH19、H3SH20
H4SH7、H4SHB、H4SH9、H4SH10、H4SH11、H4SH12、H4SH13、H4SH14、H4SH15、H4SH16、H4SH17、H4SH18、H4SH19、H4SH20
B2SH4、B2SH5、B2SH6、B2SH7、B2SH8、B4SH9、B4SH10、B2SH11、B2SH12、B2SH13、B2SH14、B2SH15、B2SH16、B2SH17、B2SH18
B3SH4、B3SH5、B3SH6、B3SH7、B3SH8、B3SH9、B3SH10、B3SH11、B3SH12、B3SH13、B3SH14、B3SH15、B3SH16、B3SH17、B3SH18、B3SH19、B3SH20
B4SH5、B4SH6、B4SH7、B4SH8、B4SH9、B4SH10、B4SH11、B4SH12、B4SH13、B4SH14、B4SH15、B4SH16、B4SH17、B4SH18、B4SH19、B4SH20
