KW系列锥面包络圆柱蜗杆减速机
一、概述

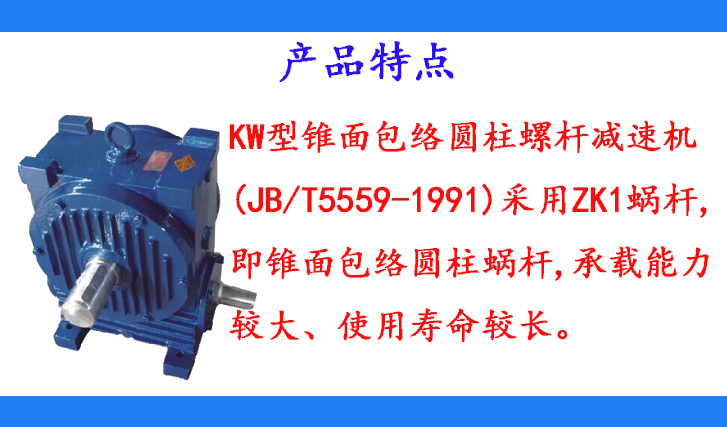

KW系列锥面包络圆柱蜗杆减速器(JB/5559-1991)采用ZK1蜗杆,即锥面包络圆柱蜗杆,承载能力较大,传动效率高,使用寿命长。

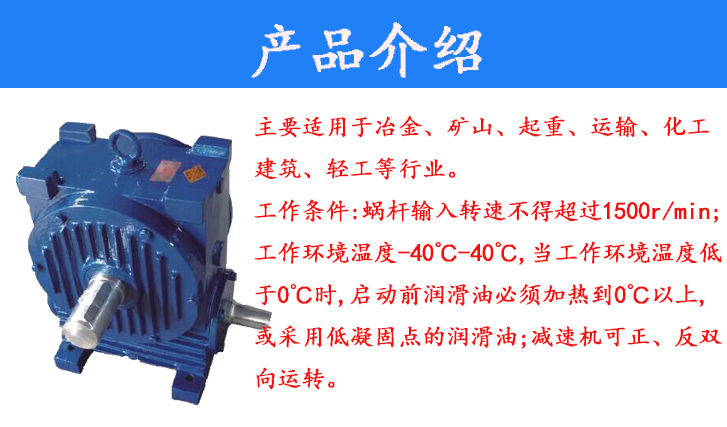

主要适用于冶金、矿山、起重、运输、化工、建筑、轻工等行业。工作条件:蜗杆输入转速不超过1500r/min;工作环境温度为-40~40℃,当工作环境温度低于0℃时,启动前润滑油必须加热到0℃以上,或采用低凝固点的润滑油;减速器可正、反双向运转。
二、型号、中心距、传动比、标记

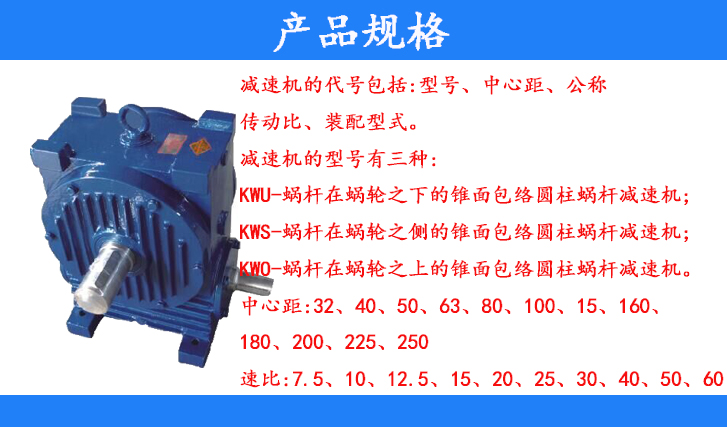

2.1型号
(1)KWU型一蜗杆在蜗轮之下的锥面包络圆柱蜗杆减速器
(2)KWS型一蜗杆在蜗轮之侧的锥面包络圆柱蜗杆减速器
(3)KWO型一蜗杆在蜗轮之上的锥面包络圆柱蜗杆减速器。
其中K-蜗杆为ZK1型,W一蜗杆减速速器,U-蜗杆在蜗轮之下,S-蜗杆在蜗轮之侧,O-蜗杆在蜗轮之上。
