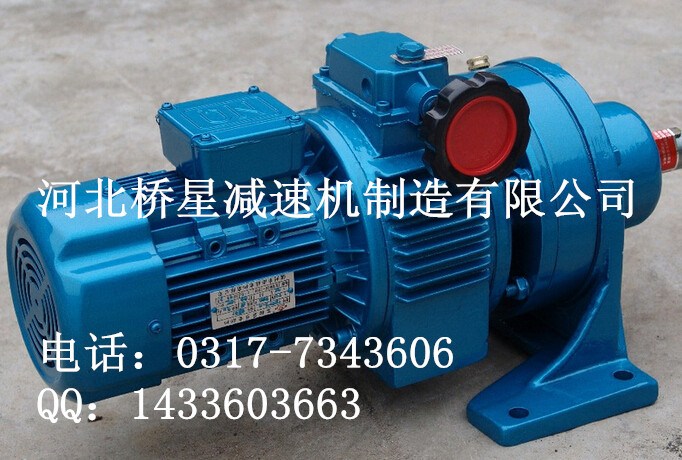

一、概述

行星锥盘无级变速机系采用了国内外先进的技术面设计的,它不仅可广泛地用于食品、制药、塑料、造纸、陶瓷、烟草、印刷等轻工业部门,而且广泛用于机床、石化、冶金等重工部门及交通运输业。

它的优点是:

1、高强度:在加冲击负载逆转时,本机性能可靠、能精确地传动,无后座力,并有足够的强度。

2、变速范围大:变带范围为5,即输出速比可在1:1.45至1:7.25之间任意变化。

3、调速精度高:调速精度为0.5~1转。

4、性能稳定:本机的传动部件都经过特殊热处理、并经精密加工。

接触和润滑良好、运行平稳、噪声低、寿命长。

5、结构紧凑,体积小重量轻。

6、组合能力强:本机能与各种减速机组合,实现低速无级变速,因此它具有良好的适应性。、

结构与工作原理

行星锥盘无级变速机带锥盘的太阳轮和压盘被一组碟形弹簧压紧,输入轴与太阳轮用键联接,组成压紧的输入装置。一组锥度的行星轮内侧夹在压紧的太阳轮与压盘之间,外侧夹在带锥度的定环和调速之间,当输入装置转动,由于定环和调速凸轮固定不动,行星轮就沿定环作纯滚动,且绕输入轴作公转,通过行星轮轴及滑动轴而带动行及轴出转动。

调速时转动手轮,由手轮带动高速螺杆,使平面凸轮相对转动,产生轴向移动,从而均匀改变高凸轮和固定环之间的间隔,最后改变了行星轮与太阳轮、压盘及固定环,高速凸轮摩擦处的工作半径,实现无级高速。
