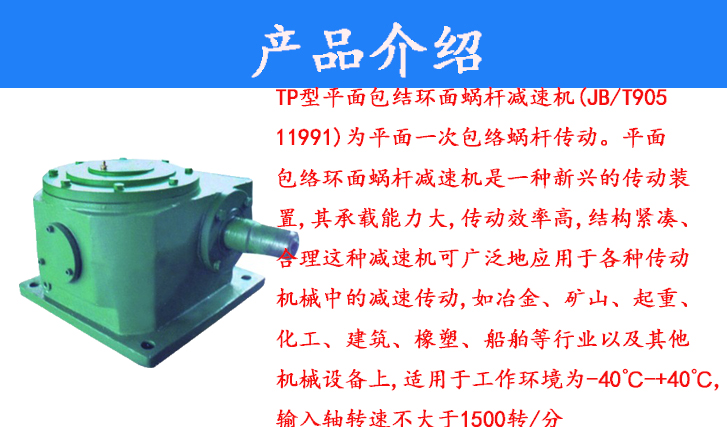

■产品简介

TP型平面包结环面蜗杆减速机(JB/T90511991)为平面一次包络蜗杆传动。平面包络环面蜗杆减速机是一种新兴的传动装置,其承载能力大,传动效率高,结构紧凑、合理这种减速机可广泛地应用于各种传动机械中的减速传动,如冶金、矿山、起重、化工、建筑、橡塑、船舶等行业以及其他机械设备上,适用于工作环境为-40℃-+40℃,输入轴转速不大于1500转/分

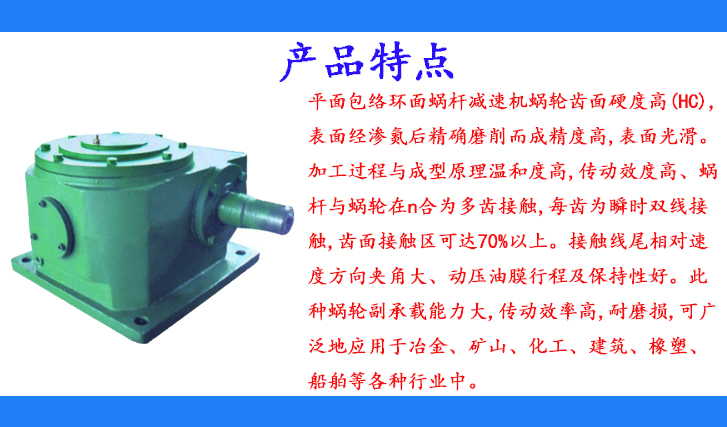

■产品特点

平面包络环面蜗杆减速机蜗轮齿面硬度高(HC),表面经渗氮后精确磨削而成精度高,表面光滑。加工过程与成型原理温和度高,传动效度高、蜗杆与蜗轮在n合为多齿接触,每齿为瞬时双线接触,齿面接触区可达70%以上。接触线尾相对速度方向夹角大、动压油膜行程及保持性好。此种蜗轮副承载能力大,传动效率高,耐磨损,可广泛地应用于冶金、矿山、化工、建筑、橡塑、船舶等各种行业中。

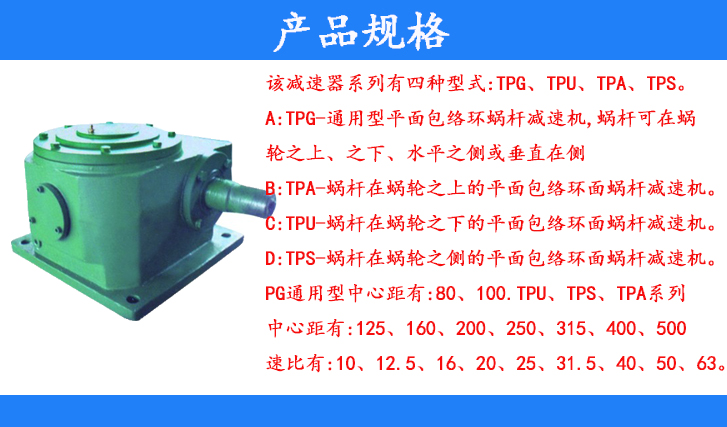

■产品规格

该减速器系列有四种型式:TPG、TPU、TPA、TPS。

A:TPG-通用型平面包络环蜗杆减速机,蜗杆可在蜗轮之上、之下、水平之侧或垂直在侧

B:TPA-蜗杆在蜗轮之上的平面包络环面蜗杆减速机。

C:TPU-蜗杆在蜗轮之下的平面包络环面蜗杆减速机。

D:TPS-蜗杆在蜗轮之侧的平面包络环面蜗杆减速机。

TPG通用型中心距有:80、100.TPU、TPS、TPA系列

中心距有:125、160、200、250、315、400、500

速比有:10、12.5、16、20、25、31.5、40、50、63。
