一、概述

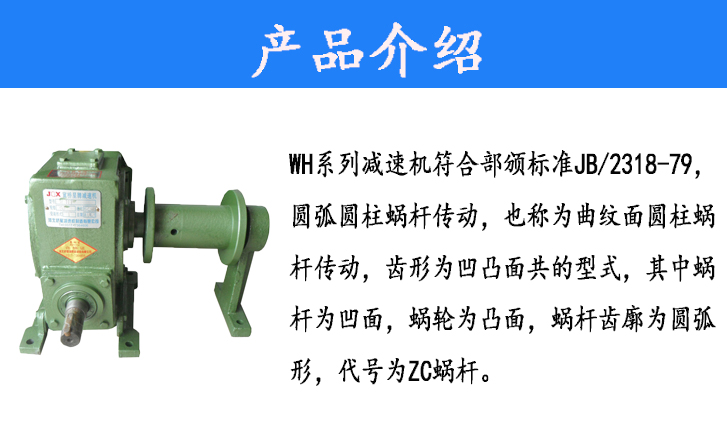

WH系列圆弧齿圆柱蜗杆减速器,符合部颁标准JB2318-79,达到标准化、系列化的要求适用于冶金、矿山、起重、运输、化工,建筑等各种机械设备的减速传动。本系列减速器输入功率范围在0.4-163KW之间,输出扭矩在11-2600kgf.m之间,输入轴转数一般不大于1500转/分,高速轴可正反两向运转;工作环境温度为-40℃-45℃,当工作环境温度低于℃时,起动前润滑油必须加温到0℃以上

二、型号、规格、示例、中心距、传动比

2.1型号减速器的型号,包括减速器的系列号、中心距、传动比及装配型式

减速器型号中的“W,H、T、X、S、C”分别为“蜗、弧,通,下,上,侧”的汉语拼音字头,组合为

WHT-蜗杆可以在蜗轮之下之上、之侧的通用型圆弧齿圆柱蜗杆减速器

WHX-蜗杆在蜗轮之下的圆弧齿圆柱蜗杆减速器

WHS-蜗杆在蜗轮之上的圆弧齿圆柱蜗杆减速器

WHC-蜗杆在蜗轮之侧的圆弧齿圆柱蜗杆减速器。

2.2减速器的规格

中心距一用实际数字表示,单位为厘米

传动比一用公称传动比表示,

装配型式一用罗马数字1.Ⅱ,m…表示,带风扇的在其后加“F”字母表示
