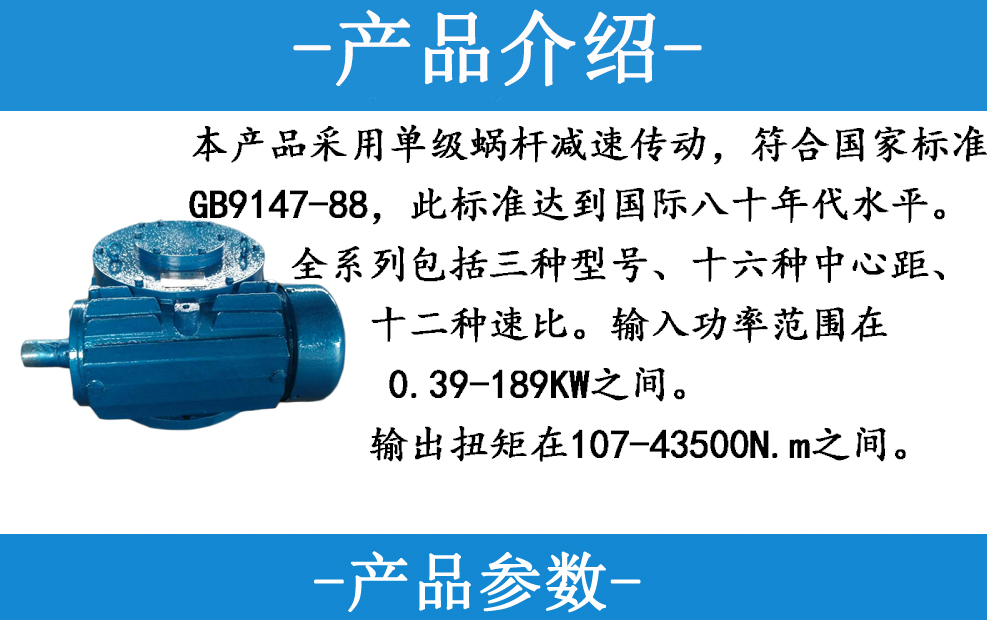

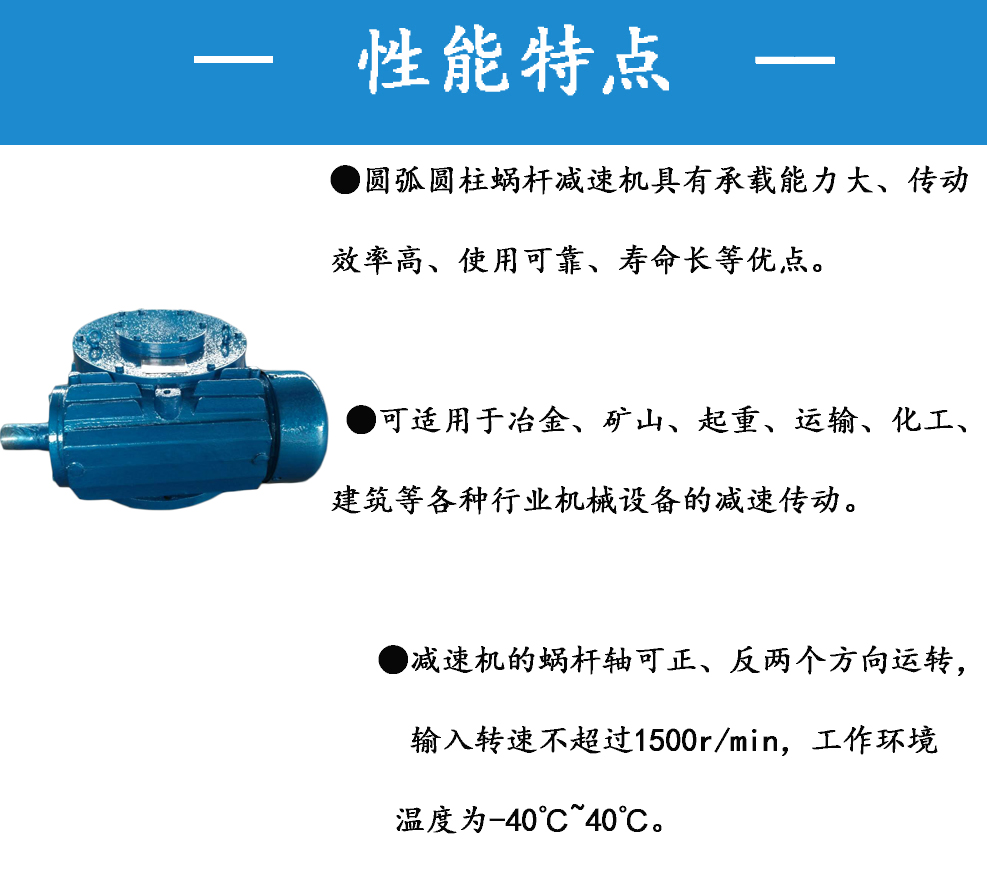

一、概述CW系列圆弧圆柱蜗杆减速器采用单级蜗杆减速传动,符合行业推荐性标准JB/T7935-95(原国标GB9147-88),此标准达到国际九十年代水平。全系列共包括三种型号,16种中心距,12种速比。输入功率范围在0.39~189kw之间,输出扭距在07~13500N·m之间圆弧圆柱蜗杆轴可正、反两个方向运输,输入转速不超过1500r/min,工作环境温度为-40~40℃。当工作环境温度低于0℃时,起动前润滑油必须加热到0C以上;当工作环境温度高于40℃时,必须采取冷却措施。

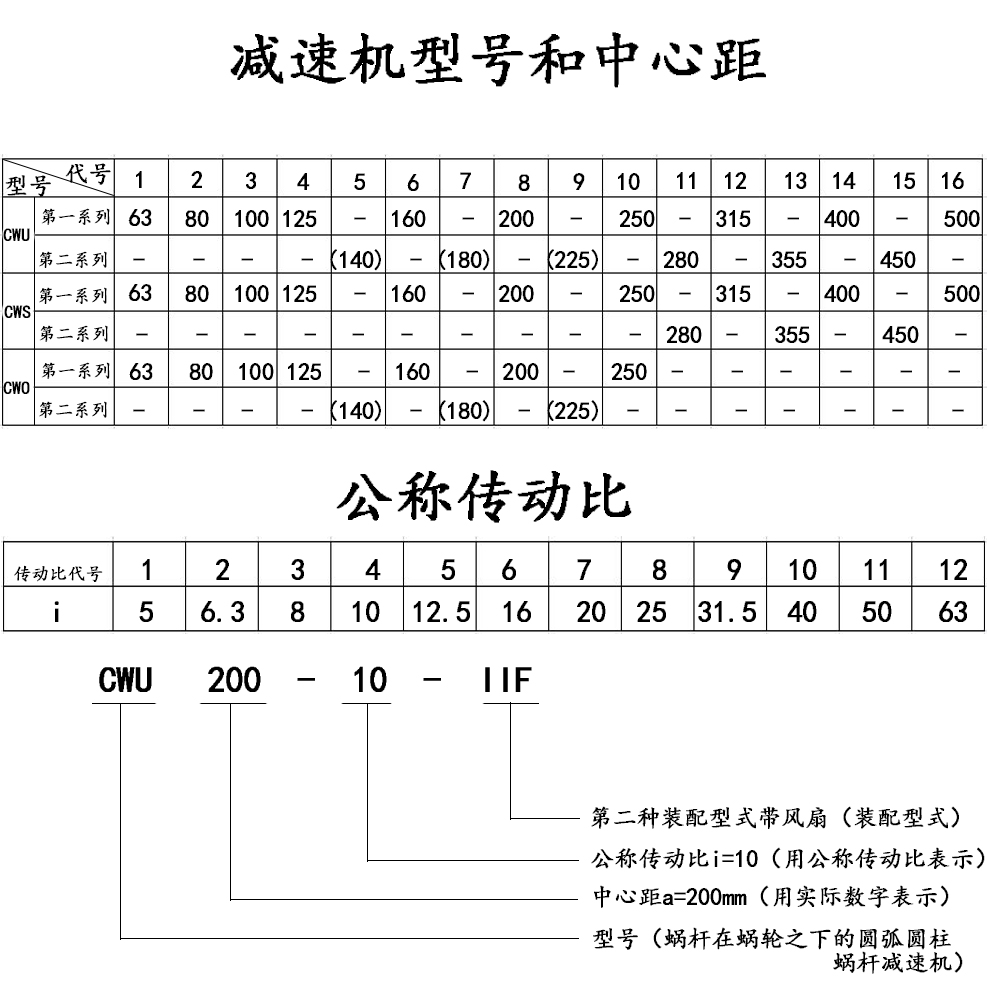

二、型号、中心距、传动比、标记示例

2.1型号,中心距本系列减速器包括:

CWU-蜗杆在蜗轮之下的圆弧圆柱蜗杆减速器

CWS-蜗杆在蜗轮之侧的圆弧圆柱蜗杆减速器

CWO-蜗杆在蜗轮之上的圆弧圆柱蜗杆减速机三种型号及a=63~500mm，16种中心距
