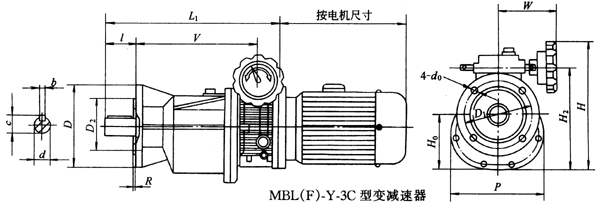

MBL（F）-Y-3C型变减速器主要尺寸

MBL（F）-Y-3C型变减速器主要尺寸            /mm
型号
安 装 尺 寸
输 出 轴
外 形 尺 寸
D1
D2
R
d0
d(f6)
b
c
l
H2
H
H0
D
P
V
W
L1
MB04-3C
130
110
3.5
12
32
10
35
60
198
248
109
160
180
250
111
332
MB07-3C
165
130
3.5
14.5
38
10
41
70
239
289
132
200
219
254
128
378
MB15-3C
215
180
4
14.5
42
12
45
80
269
319
162
250
267
312
128
446

MBQW-Y型变速器主要尺寸

MBQW-Y型变速器主要尺寸Q/ZTB01-2001

MBQW-Y型变速器主要尺寸                         /mm
型号
中心高H0
安 装 尺 寸
输 出 轴
外 形 尺 寸
A0
A1
B0
B1
S
d0
d（js6）
b
c
l
H1
H2
A
B
V
W
Y
L1
MBQ02
70
105
18
110
22
—
9
11
4
12.5
23
110
77
120
145
64
111
100
113
MBQ04
90
105
20
120
30
M6
10
14
5
16
30
122
90
135
150
70
111
100
109
MBQ07
106
125
23.5
160
28
M8
10
20
6
22.5
40
140
107
150
190
86
128
100
140
MBQ15
106
125
23.5
160
28
M8
10
25
8
28
50
140
107
150
190
86
128
100
140

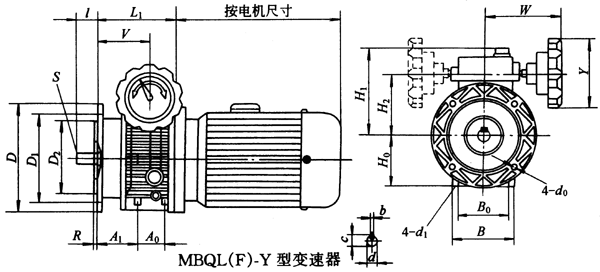

MBQL（F）-Y型变速器主要尺寸

MBQL（F）-Y型变速器主要尺寸Q/ZTB01-2001

MBQL（F）-Y型变速器主要尺寸             /mm
型 号
中心高H0
安 装 尺 寸
输 出 轴
外 形 尺 寸
A0
A1
B0
R
S
d0
d1
D1
D2
d(js6)
b
c
l
H1
H2
D
B
V
W
Y
L1
MBQ02
70
50
46
60
3.5
—
9
M6
115
95
11
4
12.5
23
110
77
140
72
64
111
100
113
MBQ04
77
40
53
77
4
M6
9
M8
130
110
14
5
16
30
122
90
160
92
70
111
100
109
MBQ07
93
58
57
84
4
M8
11
M8
165
130
20
6
22.5
40
140
107
200
98
86
128
100
140
MBQ15
93
58
57
84
4
M8
11
M8
165
130
25
8
28
50
140
107
200
98
86
128
100
140

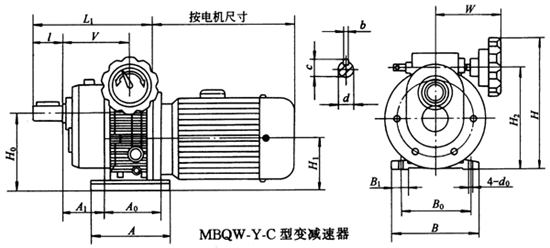

MBQW-Y-C型变减速器主要尺寸

MBQW-Y-C型变减速器主要尺寸Q/ZTB01-2001

MBQW-Y-C型变减速器主要尺寸                    /mm
型号
中心高H0
安 装 尺 寸
 输 出 轴
外 形 尺 寸
A0
A1
B0
B1
d0
d（js6）
b
c
l
H1
H2
H
A
B
V
W
L1
MBQ04.C
130
105
64
120
30
10
20
6
22.5
30
90
180
230
135
150
114
111
183
MBQ07.C
166
125
65.5
160
28
10
28
8
31
35
106
213
263
150
190
128
128
217
MBQ15.C
166
125
65.5
160
28
10
30
8
33
45
106
213
263
150
190
128
128
217

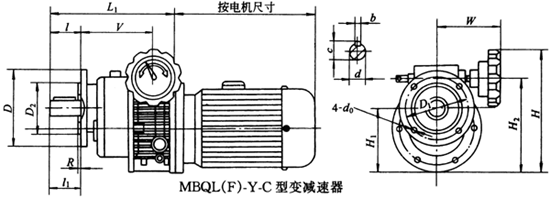

MBQL(F)-Y-C型变减速器主要尺寸

MBQL(F)-Y-C型变减速器主要尺寸Q/ZTB01-2001

 MBQL(F)-Y-C型变减速器主要尺寸                   /mm
型号
安 装 尺 寸
输 出 轴
外 形 尺 寸
D1
D2
l1
R
d0
d（js6）
b
c
l
H1
H2
H
D
V
W
L1
MBQ04.C
130
110
30
3.5
10
20
6
22.5
30
122
167
217
160
114
111
183
MBQ07.C
165
130
35
3.5
12
28
8
31
35
153
200
250
200
128
128
217
MBQ15.C
165
130
45
3.5
12
30
8
33
45
153
200
250
200
128
128
217

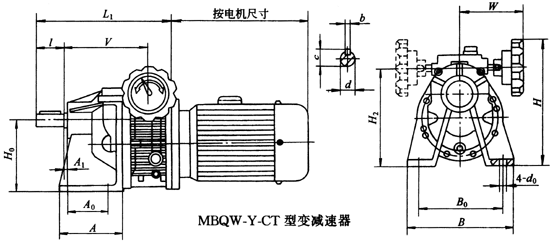

MBQW-Y-CT型变减速器主要尺寸

MBQW-Y-CT型变减速器主要尺寸Q/ZTB01-2001

MBQW-Y-CT型变减速器主要尺寸           /mm
型 号
中心高H0
 安 装 尺 寸
输 出 轴
外 形 尺 寸
A0
A1
B0
d0
d（js6）
b
c
l
H
H2
A
B
V
W
L1
MBQ04-CT
130
70
6
150
12
24
8
27
50
258
208
112
190
152
110
241
MBQ07-CT
166
70
3
165
12
28
8
31
55
325
275
131
210
226
128
279
MBQ15-CT
166
70
3
165
12
30
8
33
60
325
275
131
210
226
128
284

MBQW-Y-2C型变减速器主要尺寸

MBQW-Y-2C型变减速器主要尺寸Q/ZTB01-2001

 MBQW-Y-2C型变减速器主要尺寸                       /mm
型号
中心
高H0
安 装 尺 寸
输 出 轴
外 形 尺 寸
A0
A1
K
B1
d0
d
b
c
l
H2
H
A
B
V
W
L1
MBQ04.2C
116
85
25
18
150
10
28js6
8
31
55
206
256
150
190
221
111
315
MBQ07.2C
135
90
35
21
185
12
32js6
10
35
65
242
292
150
230
220
128
338
MBQ15.2C
170
130
15
25
200
14
38k6
10
41
70
277
327
200
250
271
128
394

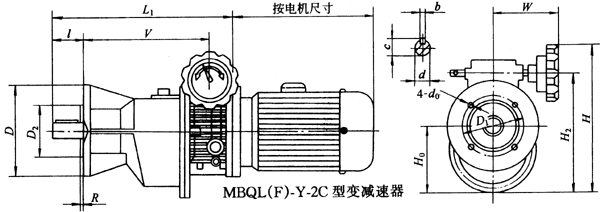

MBQL(F)-Y-2C型变减速器主要尺寸

MBQL(F)-Y-2C型变减速器主要尺寸Q/ZTB01-2001

MBQL(F)-Y-2C型变减速器主要尺寸                       /mm
型 号
安 装 尺 寸
输 出 轴
外 形 尺 寸
D1
D2
R
d0
d
b
c
l
H2
H
H0
D
V
W
L1
MBQ04.2C
130
110
4
10
28js6
8
31
55
203
253
113
160
221
111
315
MBQ07.2C
165
130
4
12
32js6
10
35
65
239
289
132
200
220
128
338
MBQ15.2C
215
180
5
14
38k6
10
41
70
274
324
167
250
271
128
394

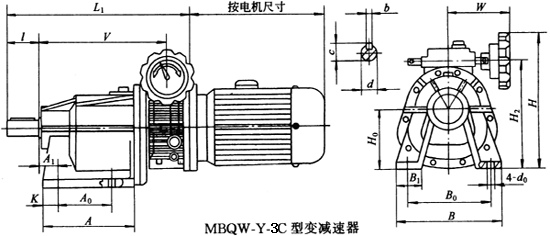

MBQW-Y-3C型变减速器主要尺寸

MBQW-Y-3C型变减速器主要尺寸Q/ZTB01-2001

MBQW-Y-3C型变减速器主要尺寸                         /mm
型 号
中心
高H0
安 装 尺 寸
输 出 轴
外 形 尺 寸
A0
A1
B0
B1
d0
d（f6）
b
c
l
H2
H
A
B
V
W
L1
MBQ04-3C
110
100
33
150
45
12
32
10
35
60
199
249
168
190
238
111
337
MBQ07-3C
135
120
37
185
52
14.5
38
10
41
70
242
292
180
230
260
128
383
MBQ15-3C
165
160
25
210
55
14.5
42
12
45
80
272
322
240
260
318
128
451

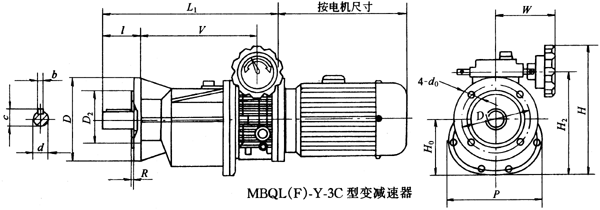

MBQL（F）-Y-3C型变减速器主要尺寸

MBQL（F）-Y-3C型变减速器主要尺寸Q/ZTB01-2001

MBQL（F）-Y-3C型变减速器主要尺寸                      / mm
型号
安 装 尺 寸
输 出 轴
外 形 尺 寸
D1
D2
R
d0
d(f6)
b
c
l
H2
H
D
H0
P
V
W
L1
MBQ04-3C
130
110
3.5
12
32
10
35
60
199
249
160
109
180
238
111
337
MBQ07-3C
165
130
3.5
14.5
38
10
41
70
240
290
200
133
219
260
128
383
MBQ15-3C
215
180
4
14.5
42
12
45
80
270
320
250
163
267
318
128
451
