三相并列连杆脉动无级变速器简介

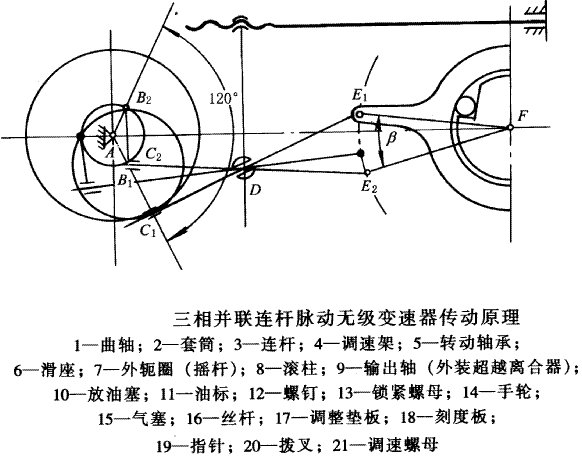

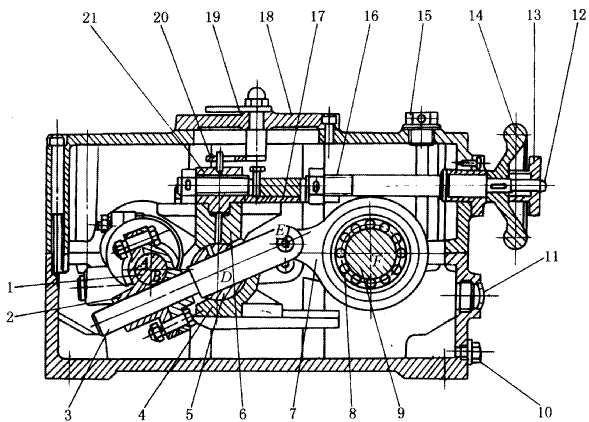

图15-3-9所示为三相并联连杆脉动无级变速器（国际上称GuSa型），其输入轴是一个具有相位差为  120°的三相曲轴1，套筒2以间隙配合分别与曲轴1和连杆3组成回转副和圆柱套筒副，连杆3的中部与转动球轴承5组成套筒副，而轴承5又与滑座6组成回转副；连杆3的右端与超越离合器的外轭圈7（摇杆）铰接。因而当曲轴旋转时，连杆3既绕着轴承5的中心D转动又作相对滑动，从而使摇杆7绕输出轴9的轴线摆动，通过超越离合器使输出轴9作单向脉动旋转而将动力输出。通过调速手轮14和丝杆16来改变滑座6的位置，便可改变摇杆7的摆动角度β，从而实现无级调速。
由于是三相并列布置，所以当第一相开始送进时，第二相处于中间状态，第三相后退，即运动是交替重叠进行的。这就克服了超越离合器溜滑角所带来的误差，使输出速度更为均匀。
三相并联脉动无级变速器具有体积小，重量轻，输入功率小，输出转矩大，传递功率可靠，转速稳定，变速范围宽，操作灵活，可手动、电动，可在静止或运动状态下调速并变换输出轴旋向等优点。


三相并列连杆脉动无级变速器适用范围及型号标记示例

三相并列连杆脉动无级变速器是由三组并列布置、其原动件相位差为120°的连杆往复摆动机构和单向超越离合器组成的，适用于0.75~5.5kW，工作环境温度为-20~40℃，当环境温度低于0℃时，启动前润滑油要预热。
（2）标记示例

三相并列连杆脉动无级变速器，配用电机功率为1.5kW，输出轴顺时针方向旋转，装配形式为Ⅰ型

U系列三相并列连杆脉动无级变速器适用范围及型号标记示例

三相并列连杆脉动无级变速器的安装尺寸

Ⅰ～Ⅳ装配型式的外形及安装尺寸
机型
外形尺寸
安装尺寸
L
B
H
a
h
s
s1
配用螺栓
c1
d1
b1
l1
h1
c2
d2
b2
l2
h2
U34-0.75
342
248
166
150
80
214
126
4-M10
36
20
6
16.5
6
42
25
8
21
7
U34-1.5
410
300
225
180
100
304
146
42
25
8
21
7
58
30
26
U34-3
595
408
295
300
135
462
196
4-M12
58
35
10
30
8
82
45
14
39.5
9
U34-5.5
466
297
160
414
256
6-M14
82
40
12
35
50
44.5
Ⅴ～Ⅷ装配型式的外形及安装尺寸
U34-0.75
342
212
166
150
80
214
126
4-M10
36
20
6
16.5
6
42
25
8
21
7
U34-1.5
410
250
225
180
100
304
146
42
25
8
21
7
58
30
26
U34-3
595
350
295
300
135
462
196
4-M12
50
35
10
30
8
82
45
14
39.5
9
U34-5.5
384
297
160
414
256
6-M14
82
40
12
35
50
44.5

三相并列连杆脉动无级变速器的性能参数


项目
型            号
U34-0.75
U34-1.5
U34-3
U34-5.5
输入功率/kW
0.75
1.5
3.0
5.5
输入轴转速/r·min-1
1390
1400
1420
960
最大输出转矩/N·m
53
108
215
394
最大输出功率/kW
0.56
1.13
2.25
4.13
输出转速范围/r·min-1
0～150
0～200
噪声声功率级/dB(A)
73
75
滑差率ε/%
              n2=20r/min时, ε=35, η=40
     输出转速             n2=40r/min时, ε=15, η=75
                n2=150r/min时, ε=10, η=75
效率η/%
油池温升/℃
空载
30
35
承载
35
45
清洁度/mg·L-1
杂质含量<132
轴伸径向圆跳动/mm
 d>18～30mm时为0.04；d>30～50mm时为0.05
       注：1.油池最高温度不得超过85℃。

2．空载运转时，变速器调节至最高输出转速，2min内启动5次，不得出现任何故障
