产品展示

DYT电液推杆

电液推杆具有体积小、动作灵活、工作平稳的特点，可带负荷启动，推拉力大，有过载保护装置。能适应远距离、危险及高空的地方控制作业。其推拉型式有单推、单拉和推拉；调速型式有推调速、拉调速、推拉调速或均不调速；锁定型式有推锁定、拉锁定、推拉锁定或推拉均不锁定。推杆行程：50～3000mm。

DYT电液推杆实体模型

点击查看DYT型电液推杆实体模型

如初次打开请耐心等待安装浏览插件

若安装不成功请点击下载eDrawings 2007浏览插件

DYT电液推杆外形尺寸

外形及安装尺寸 /mm

型号	H	L		L₁		L₂		L_A		L_E		φ₂		φ₃		KK
型号	C	J	C	J	C	J	C	J	C	J	C	J	C	J	C	J	C
DYT2500～7000	200	1090	645	790	210	400	260	170	170	240	240	160	160	30	30	M24×1.5	M24×1.5
DYT7000～14000	230	1090	685	790	260	400	330	230	230	300	300	220	220	30	30	M27×2	M27×2
DYT14000～21000	230	1300	685	900	260	450	330	230	230	300	300	220	220	35	35	M27×2	M27×2
DYT21000～40000	250	1400	750	1000	260	500	300	315	315	390	390	300	300	35	35	M33×2	M33×2
DYT40000～70000	270	1500	750	1050	270	550	340	315	315	390	390	300	300	40	40	M42×2	M42×2
DYT70000～150000	380	1700	820	1200	300	650	360	345	345	450	450	330	330	55	55	M60×2.5	M60×2.5

注：1.表中型号后的数字表示推力范围（单位为N）。

2.用户按型号表示方法，标明使用要求或在型号外另加说明。电动机由生产厂配套，电动机为Y系列或YB系列电压380V，功率范围0.55～11kW。

DYT电液推杆使用与维护

电液缸使用、维护注意事项。

①勿放置和使用于水淋、过度潮湿、高温、低温等工况。

②电液缸出厂时，油口盖内加O形密封圈，将呼吸口封死，在使用时应将此O形圈取出以便于油箱的呼吸。等速回路和等速电液缸可不取下此O形圈。

③电液缸工作介质，建议采用粘度为25～40mm²/s 的抗磨液压油（一般选用46^#）、透平油、机油等矿物油，油液要过滤，清洁度要达到MAS 1638—9级或ISO4406—19/15级以上，工作温度控制在15～60℃范围内。

④电液缸首次使用时，应注意排净液压缸内的空气。当液压缸活塞杆缩回时，使液压缸有杆腔和油箱都充满工作介质。电液缸的油箱很小，一旦出现外泄漏应立即修复，并补足工作介质，因工作介质不足造成液压泵吸空现象，会很快造成泵的损坏和液压缸的气蚀！在电液缸运行中如出现爬行和振动，应首先检查是否油液太少、油泵吸空、液压缸内进入空气。

⑤溢流阀在出厂时已调整好，请勿随意调高。超负荷使用，会损坏泵和电机等。

⑥电液缸由于油箱太小，不宜用于连续长时间运转和频繁换向的工况，当油箱因连续运转出现高温时，应暂停，等冷却后使用。必须连续长时间运转和频繁换向的电液缸，在订货时应加以说明，以便在设计时采取防止温升过高过快的措施。

⑦每年应定期更换一次工作介质。

DYT电液推杆系列概述

    概述
    DYTZ、DYTP型系列电液推杆适用于往复推、拉直线（或往复旋转一定角度）运动，可用于上升，下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。现已广泛用于冶金、矿山、煤碳、电力、机械、粮食、水泥、化工、水利、运输、交通、港口、军事装备、等行业，是不可缺少的通用动力源。该产品与电动推杆气缸液压缸相比具有如下优点：
    1、电液推杆可以带负荷启动，而电动推杆很困难。
    2、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可进行无级调节，因而具有驱动力范围广，而电动推杆和气缸则无法办到。
    3、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。
    4、电液推杆采用全液压传动，动作灵敏，运行平稳，具有效减缓外来的冲击力，行程控制准确、气缸、电动推杆和电动执行机构则不能做到。
    5、电液推杆采用机、电液一体化全封闭结构，工作油路循环于无压的钢筒内，体积小，不漏油，便于安装维修。在恶劣的环境下防吸尘、防进水、内部不锈蚀、使用寿命比气缸、电动推杆、电动执行机构长久。
    6、投资小。气缸需建昂贵的空压站，气压管路泄漏，气压不稳定，噪音高；液压缸需建立泵站，而电液推杆只需接通电源即可使用。

DYT电液推杆系列工作原理

    工作原理
    1、电液推杆是一种机电液一体化封闭结构，它以执行机构、控制机构和压力泵组成。电动机油泵、液压控制阀和液压缸可装在同一轴线上，也可按需要装在不同的轴线上。接通电动机电源，通过控制电动机正反转使双向油泵输出压力油，经液压控制阀送至油缸，实现油缸活塞杆的往复运动。
    2、液压控制阀组主要由溢流阀、调节阀、液控单向阀等组成，也可以根据电液推杆的工作特性，设计不同功能的油路组合阀，满足其工作要求。一般有推出自锁、拉回自锁和推拉都自锁；运行速度有可调型和不可调型；整体推杆有水平使用、向上使用、向下使用。

DYT电液推杆系列结构简介图

电液推杆结构简介图

1、电动机 2、联轴器 3、泵机座 4、泵 5、油箱 6、集成块 7、检修口 8、空气滤器 9、油缸底座 10、节流阀 11、锁紧圆螺母 12、活寒 13 活寒杆 14、油缸体 15、导向套 16、缸头螺母 17、防尘套 18、拼紧螺母 19、连接叉头

DYT电液推杆系列标记示例

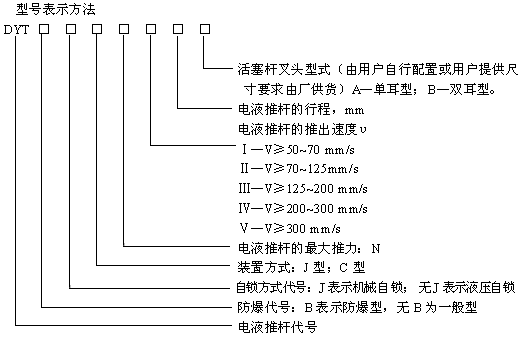

型号表示方法

DYT电液推杆系列标记示例

DYT电液推杆主要技术参数

型号	额定输出力（kg.f)		额定推拉速度（mm/s）		电机功率（kw)	行程范围（mm）
型号	推力	拉力	推速	拉速	电机功率（kw)	行程范围（mm）
DYT450I	≤450	≤300	50	70	0.55	50～2000
DYT450II	≤450	≤300	100	150	0.75	50～2000
DYT450III	≤450	≤300	200	300	1.5	50～2000
DYT450IV	≤450	≤300	300	450	2.2	50～2000
DYT700I	＞450-700	＞300-500	50	70	0.75	50～2000
DYT700II	＞450-700	＞300-500	100	150	1.5	50～2000
DYT700III	＞450-700	＞300-500	150	220	2.2	50～2000
DYT700IV	＞450-700	＞300-500	200	300	4	50～2000
DYT1000I	＞700-1000	＞500-700	50	70	1.1	50～2000
DYT1000II	＞700-1000	＞500-700	100	150	2.2	50～2000
DYT1000III	＞700-1000	＞500-700	150	220	3	50～2000
DYT1000IV	＞700-1000	＞500-700	200	300	5.5	50～2000
DYT1500I	＞1000-1500	＞700-1000	20	30	1.1	50～2000
DYT1500II	＞1000-1500	＞700-1000	50	75	2.2	50～2000
DYT1500III	＞1000-1500	＞700-1000	80	120	4	50～2000
DYT1500IV	＞1000-1500	＞700-1000	120	180	5.5	50～2000
DYT2000I	＞1500-2000	＞1000-1500	20	30	2.2	50～2000
DYT2000II	＞1500-2000	＞1000-1500	50	75	4	50～2000
DYT2000III	＞1500-2000	＞1000-1500	95	140	7.5	50～2000
DYT3000I	＞2000-3000	＞1500-2000	20	30	2.2	50～2000
DYT3000II	＞2000-3000	＞1500-2000	40	60	4	50～2000
DYT3000III	＞2000-3000	＞1500-2000	75	110	7.5	50～2000
DYT5000I	＞3000-5000	＞2000-3000	30	45	4	50～2000
DYT5000II	＞3000-5000	＞2000-3000	50	70	7.5	50～2000
DYT8000I	＞5000-8000	＞3000-5000	30	45	5.5	50～2500
DYT12000I	＞8000-12000	＞5000-8000	19	27	11	50～2500

DYTZ型整体直式电液推杆外形尺寸及安装尺寸

型号	外形尺寸			安装尺寸
型号	D1	D	L	d	H	I	L1	M
DYTZ450I	65	200	745	25	180	20	300	22x1.5
DYTZ450II	65	200	750	25	180	20	300	22x1.5
DYTZ450III	65	200	805	25	180	20	300	22x1.5
DYTZ450IV	65	200	865	25	240	20	300	22x1.5
DYTZ700I	76	200	765	35	180	30	320	27x2
DYTZ700II	76	200	815	35	180	30	320	27x2
DYTZ700III	76	250	880	35	240	30	320	27x2
DYTZ700IV	76	250	910	35	240	30	320	27x2
DYTZ1000I	76	200	780	35	180	30	320	27x2
DYTZ1000II	76	250	850	35	180	30	320	27x2
DYTZ1000III	76	250	880	35	240	30	320	27x2
DYTZ1000IV	76	300	1025	35	240	30	320	27x2
DYTZ1500I	95	200	810	35	180	30	350	33x2
DYTZ1500II	95	250	885	35	180	30	350	33x2
DYTZ1500III	95	250	975	35	240	30	350	33x2
DYTZ1500IV	95	300	1120	35	280	30	350	33x2
DYTZ2000I	108	250	885	40	180	40	380	42x2
DYTZ2000II	108	250	940	40	240	40	380	42x2
DYTZ2000III	108	300	1150	40	280	40	380	42x2
DYTZ3000I	121	250	910	40	180	40	400	48x2
DYTZ3000II	121	250	960	40	240	40	400	48x2
DYTZ3000III	121	300	1185	40	280	40	400	48x2
DYTZ5000I	140	250	1005	40	240	40	420	52x2
DYTZ5000II	140	300	1220	40	280	40	420	52x2
DYTZ8000I	194	300	1175	50	240	50	500	68x2
DYTZ12000I	240	350	1460	70	280	60	600	85x2

注：S为行程（mm）: 装防尘套时L、L另加0.1S
