JII 型单支点机架、TJA型机架

JⅡ型单支点机架主要参数及尺寸

JII 型单支点机架、TJA型机架

机架型号	减速机型号	D₁	D₂	D₃(H₈)	D₄(H₉)	D₅	D₆	n₁-d₁	n2-d2	H	H₂	H₃	H₄	H₅	H₆	H₈	H₈	H₉
JⅡ2	B2	260	230	200	295	350	392	6-13.5	4-26	568	478	301	159	89	74	20	17	70
JⅡ3	B3	340	310	270	345	400	442	6-13.5	4-26	675	575	358	178	101	81	37	20	82
JⅡ4	B4	400	360	320(316)	435	500	548	8-16	8-30	736	613	384	215	123	92	25	28	120
JⅡ5	B5	490	450	400	440	550	600	12-18	12-22	835	685	363	280	150	130	44	40	142
JⅡ6	B6	580	520	460(455)	500	550	600	12-22	12-22	928	739	380	350	187	163	46	40	156

机架型号	减速机型号	d₁	d₂	d₃	M0	d₄ (k₆)	b	t	f₁	f₂	h₁	h₂
JⅡ2	B2	45	45	43	M50×2	50	14	48.5	6	5	20	12
JⅡ3	B3	55	55	63	M65×2	65	16	59	6	5	20	24
JⅡ4	B4	70	70	72	M75×2	75	20	74.5	7	5	22	26
JⅡ5	B5	90	90	95	M100×2	100	25	95	8	7	26	28
JⅡ6	B6	100	100	105	M110×2	110	28	106	10	7	28	30

TJA型单支点机架主要参数及尺寸

机架型号	减速机型号	输入端接口						输出端接口				D₅	D₆	D₇	H₁	H₂	H₃	H₄
机架型号	减速机型号	D	D₁	D₂(H₉)	h₁	h₂	n-d₁	D₃	D₄	n-d₂	h₃	D₅	D₆	D₇	H₁	H₂	H₃	H₄
TJA₀	B0	190	160	140	16	5	4-12	250	210	3-12	16	115	45	30	260	200	34	70
TJA₁	B1	230	200	170	16	5	6-12	290	260	4-12	16	115	45	35	310	200	57	100
TJA₂	B2	260	230	200	20	6	6-12	345	300	3-18	20	115	50	45	350	200	57	100
TJA₃	B3	340	310	270	22	6	6-13.5	460	400	4-20	22	160	60	55	440	250	77	100
TJA₄	B4	400	260	320 (316)	22	7	8-15	580	530	6-20	22	160	75	70	521	250	87	130
TJA₅	B5	490	450	400	25	7	12-18	600	550	8-22	28	240	100	90	540	300	107	170
TJA₆	B6	580	520	320 (316)	28	10	12-22	600	560	12-22	30	250	110	100	624	350	100	200
TJA₇	B7	650	590	520	30	12	12-22	700	650	12-22	30	275	120	110	724	400	142	200
TJA₈	B8	880	800	680	30	12	12-37	880	810	20-27	37	310	140	130	818	450	202	225

注：图中所注“H₂”仅与本样本BLD系列件速机相配，如选用其他型号或其他厂家减速机，“H₂”需另行计算。
2、Ⅰ型为夹壳式联轴器联接
3、Ⅱ型为JA型联轴器联接
4、如用户对输出轴长度有特殊要求，请在订货时说明

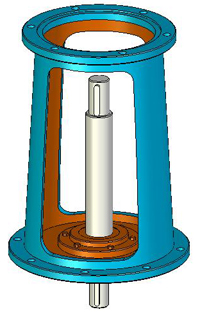

JII 型、TJA型机架实体模型
