一、概述
YYB系列油泵专用异步电动机是Y系列电动机的派生产品。该电动机轴向柱塞泵配套而专门设计的电动机。
电动机具有结构简单、体积小、重量轻、噪声低、效率高、寿命长等特点。
电动机适合用于CY-Y油泵机组、齿轮泵叶片及其他类型的柱塞泵机组的电机配套。
电动机广泛用于机床、锻压、起重、船舶、注塑机、冶金、工程机械、矿山机械等液压传动机械中。
电动机的额定电压为380V，额定频率为50HZ，3KW及以下为Y联结，4KW及以上为△联结。

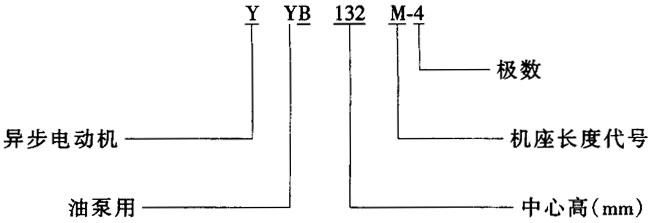

型号含义
二、结构简介
YYB系列油泵电动机的结构基本同Y系列电动机，只是轴伸、轴身端盖与Y系列电动机不同。
电动机的防护等级为IP44，B3安装。
|
型号 |
满载额定数据 |
堵转
电流 |
堵转
电流 |
最大
转矩 |
重量
KW | ||||
|
功率
KW |
转速
（r/min） |
电流
A |
效率
（%） |
功率
因数 |
额定
电流 |
额定
转矩 |
额定
转矩 | ||
|
YYB90S-2
YYB90L-2
YYB90S-4
YYB90L-4
YYB90S-6
YYB90L-6
YYB100L-2
YYB100L1-4
YYB100L2-4
YYB100L-6
YYB112M-2
YYB112M-4
YYB112M-6
YYB132S1-2
YYB132S2-2
YYB132S-4
YYB132M-4
YYB132S-6
YYB132M1-6
YYB132M2-6
YYB132S-6
YYB132M-8
YYB160M1-8
YYB160M2-2
YYB160L-2
YYB160M-4
YYB160L-4
YYB160M-6
YYB160L-6
YYYB160M12-8
YYB160M2-8
YYB180L-8
YYB180M-2
YYB180M-4
YYB180L-4
YYB180L-6
YYB200L-8
YYB200L1-2
YYB200L2-2
YYB200L1-4
YYB200L2-6
YYB200L-6
YYB225L-8
YYB225M-2
YYB225S-4
YYB225M-4
YYB225M-6
YYB225S-8
YYB250M-8
YYB250M-2
YYB250M-4
YYB250M-6
YYB250M-8
YYB250S-2
YYB280M-2
YYB280MS-4
YYB280SM-4
YYB280S-6
YYB280M-6
YYB280S-8
YYB280M-8 |
1.5
2.2
1.1
1.5
0.75
1.1
3.0
2.2
3.0
1.5
4.0
4.0
2.2
5.5
7.5
5.5
7.5
3
4
5.5
2.2
3
11
15
18.5
11
15
7.5
11
4
5.5
7.5
22
18.5
22
15
11
30
37
30
18.5
22
15
45
37
45
30
18.5
22
55
55
37
30
75
90
75
90
45
55
37
45 |
2840 |
3.4
4.7
2.7
3.7
2.3
3.2
6.4
5.0
6.8
4.0
8.2
8.8
5.6
11.1
15
11.6
15.4
7.2
9.4
12.6
5.8
7.7
21.8
29.4
35.5
22.6
30.3
17
24.6
9.9
13.3
17.7
42.2
35.9
42.5
31.6
25.1
56.9
69.8
56.8
37.7
44.6
34.1
83.9
69.8
84.2
59.5
41.3
47.6
102.7
102.5
72.0
63.0
140.1
167.0
139.7
164.3
85.4
104.9
78.7
93.2 |
78
82
78
79
72.5
73.5
82
81
82.5
77.5
85.5
84.5
80.5
85.2
86.2
85.5
87
83.0
84.0
85.3
81.0
82.0
87.2
88.2
89.0
88.0
88.5
86.0
87.0
84.0
85.0
86.0
89.0
91.0
91.5
89.5
86.5
90.0
90.5
82.2
89.8
90.2
88.0
91.5
91.8
92.3
90.2
89.5
90.0
91.5
92.6
90.8
90.5
91.5
92.0
92.7
93.5
92.0
92.0
91.0
91.7
|
0.85
0.86
0.78
0.79
0.70
0.72
0.87
0.82
0.81
0.74
0.87
0.82
0.74
0.88
0.88
0.84
0.85
0.76
0.77
0.78
0.71
0.72
0.88
0.88
0.89
0.84
0.85
0.78
0.78
0.73
0.74
0.75
0.89
0.86
0.86
0.81
0.77
0.89
0.89
0.87
0.83
0.83
0.86
0.89
0.87
0.88
0.85
0.76
0.78
0.89
0.88
0.86
0.80
0.89
0.89
0.88
0.89
0.87
0.87
0.79
0.80 |
7.0 |
2.2 |
2.2 |
24
28
24
28
25
28
39
39
44
39
50
55
50
78
84
80
94
77
87
95
78
77
139
149
164
145
166
140
161
127
138
162
202
207
227
212
217
285
300
300
290
310
280
365
345
380
345
320
345
365
490
470
460
630
680
650
750
610
670
605
665 |
|
1440 |
6.5 | ||||||||
|
910 |
6.0 |
2.0 |
2.0 | ||||||
|
2880 |
7.0 |
2.2 |
2.2 | ||||||
|
1420 |
7.0 | ||||||||
|
7.0 | |||||||||
|
940 |
6.0 |
2.0 |
2.0 | ||||||
|
2890 |
7.0 |
2.2 |
2.2 | ||||||
|
1440 |
7.0 | ||||||||
|
940 |
6.0 |
2.0 |
2.0 | ||||||
|
2920 |
7.0 |
2.2 | |||||||
|
7.0 | |||||||||
|
1440 |
7.0 |
2.2 | |||||||
|
7.0 | |||||||||
|
960
|
6.5 |
2.0 |
2.0 | ||||||
|
710 |
5.5 | ||||||||
|
2930 |
7.0 |
2.2 | |||||||
|
1460 | |||||||||
|
2.2 | |||||||||
|
970 | |||||||||
|
6.5
|
2.0 |
2.0
| |||||||
|
|
6.0 | ||||||||
|
720 | |||||||||
|
5.5 | |||||||||
|
2940 |
7.0
|
2.2
2.2
2.0
2.0
2.2
2.2
2.2
2.0
2.0
2.0
2.2
2.2
2.2
2.0
2.0
2.0
2.2
2.2
2.0
2.0
2.2
2.2
2.2
2.2
2.0
2.0
2.0 | |||||||
|
1470 |
2.2 | ||||||||
|
1470
970
730
2950
2950
1470
970
970
730
2970
1480
1480
980
730
730
2970
1480
980
730
2970
2970
1480
1480
980
980
740
740 |
7.0
6.5
6.0
7.0
7.0
7.0
6.5
6.5
6.0
7.0
7.0
7.0
6.5
6.0
6.0
7.0
7.0
6.5
6.0
7.0
7.0
7.0
7.0
6.5
6.5
6.0
6.0 |
2.2
1.8
1.7
2.0
2.0
2.2
1.8
1.8
1.8
2.0
1.9
1.9
1.7
1.7
1.8
2.0
2.0
1.8
1.8
2.0
2.0
1.9
1.9
1.8
1.8
1.8
1.8 | |||||||
YYB系列电动机外形及安装尺寸与Y系列电动机响应的规格基本相同，只是YYB系列电动机的轴伸端的端盖与Y系列略有差别。无锡华达电机有限公司外形及安装尺寸（见图1、表2）。济南第一电机厂的外形及安装尺寸（见图2、表3）。
图1 YYB系列轴身及外形安装尺寸（见表2）
表2 （单位：mm）
|
型号 |
L |
φS |
φd1 |
φd0 |
b |
h |
W |
φa |
l0 |
φK |
d |
φk＇ |
d＇ |
φK＂ |
d＂ |
备注 |
|
YYB90S
YYB90L |
|
50 |
25 |
16 |
5 |
18.3 |
9 |
130 |
25 |
— |
— |
109 |
M10 |
80 |
M8 |
|
|
YYB100L |
74 |
80 |
34 |
20 |
6 |
22.8 |
9 |
180 |
32 |
— |
— |
140 |
M12 |
109 |
M10 |
|
|
YYB112M |
92 | |||||||||||||||
|
YYB132S
YYB132M |
107 |
40 |
230 | |||||||||||||
|
YYB160M
YYB160L |
119 |
100 |
45 |
30 |
8 |
33.3 |
11 |
260 |
45 |
140 |
M12 |
224 |
M20 |
180 |
M16 |
电机后盖允许旋转90℃安装 |
|
YYB180M
YYB180L |
133 |
55 | ||||||||||||||
|
YYB200L |
150 |
125 |
60 |
40 |
12 |
43.3 |
11 |
310 |
60 |
180 |
M16 |
280 |
M24 |
224 |
M20 | |
|
YYB225S
YYB225M |
143 |
65 |
350 | |||||||||||||
|
YYB250M |
190 |
70 |
450 | |||||||||||||
|
YYB280S
YYB280M |
|
160 |
85 |
50 |
16 |
54.3 |
11 |
450 |
90 |
224 |
M20 |
— |
— |
280 |
M24 |
表3 （单位：mm）
|
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M1 |
M2 |
M3 |
N |
S1 |
S2 |
S3 |
AB |
AD |
AC |
HD |
P |
L |
|
YYB100L |
160 |
140 |
74 |
20 |
32 |
6 |
22.8 |
100 |
12 |
109 |
140 |
— |
80 |
M10 |
M12 |
— |
205 |
180 |
205 |
245 |
150 |
330 |
|
YYB112M |
190 |
140 |
77 |
112 |
245 |
210 |
270 |
315 |
166 |
350 | ||||||||||||
|
YYB132S |
216 |
140 |
95.5 |
132 |
280 |
255 |
325 |
385 |
250 |
405 | ||||||||||||
|
YYB132M |
178 |
445 | ||||||||||||||||||||
|
YYB160M |
254 |
210 |
100 |
30 |
45 |
8 |
33.3 |
160 |
15 |
140 |
180 |
224 |
100 |
M12 |
M16 |
M20 |
325 |
255 |
325 |
385 |
250 |
480 |
|
YYB160L |
254 |
525 | ||||||||||||||||||||
|
YYB180M |
279 |
241 |
107 |
180 |
355 |
285 |
360 |
430 |
260 |
545 | ||||||||||||
|
YYB180L |
279 |
585 | ||||||||||||||||||||
|
YYB200L |
318 |
305 |
113 |
40 |
60 |
12 |
43.3 |
200 |
19 |
180 |
224 |
280 |
125 |
M16 |
M20 |
M24 |
395 |
310 |
400 |
475 |
330 |
645 |
注：1.Z型—凸缘螺孔纵向安置。
2.H型—凸缘螺孔横向安置。
