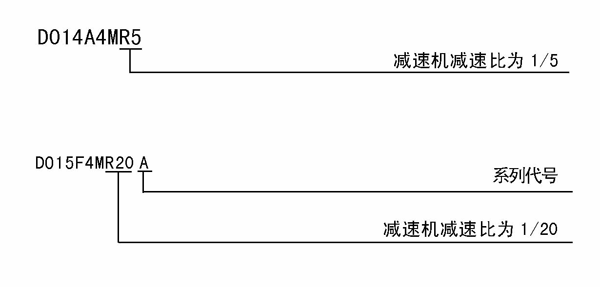

无段变速机系列的型号说明

无段变速机系列

模型
功率（kw）
马力(HP)
D002
0.2kw
1/4HP
D004
0.4kw
1/2HP
D007
0.75kw
1HP
D015
1.5kw
2HP
D022
2.2kw
3HP
D037
3.7kw
5HP
D055
5.5kw
7 HP
D075
7.5kw
10HP
无段变速机系列的型号说明

无段变速机系列的最适合正反转

本机还具有惯性小之特点，故最适宜用于起重频繁和正反转负载，并可与双频可逆装置联接使用。

低噪音
与传统滑动啮合型相比，摆线滚动啮合型极大地降低了噪音水平。
高效率
由于采用滚动啮合，一级减速可达92.5%以上，两级减速则可达85%以上之高效率。
高速比
一级速比1:6 ~1:119，三级速比可达1:658，503。

动作原理

无段变速原理和构造

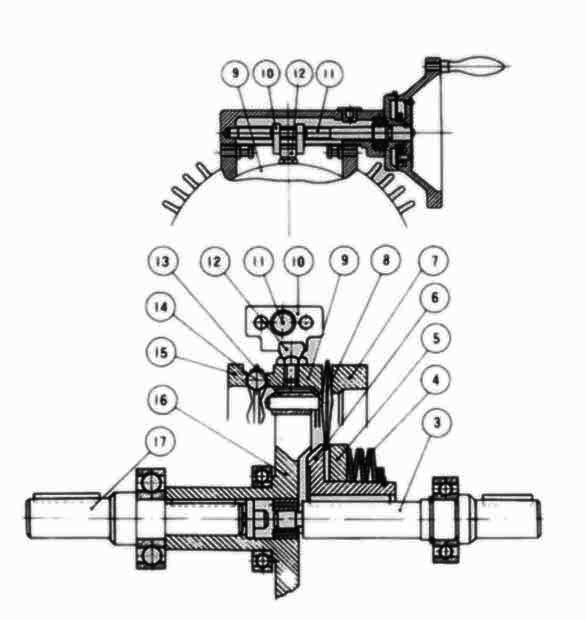

游星轮（8）被外环（7）及凸输（9）所夹住，同时固定于游星轴承（13），游星轮也被左右，（5）（6）太阳轮用盘形弹簧所夹住而绕太阳轮（5）（6）旋转，当动力由入力轴（3）输入（6）左太阳轮，游星输除了自转外也绕着太阳轮心轴旋转，动力经由游星轴承（13）及轴承转盘而传至（17）出力轴。

无段变速机系列

速度变换
变速时系由把手转动调速轴（11）移动凸轮（10）利用凸轮（15）（9）高速横向间隙〈△e〉当间隙增加或缩小时改变游星轮之位置（如图）而变换速度。

无段变速机系列的于最高速度和最低速度

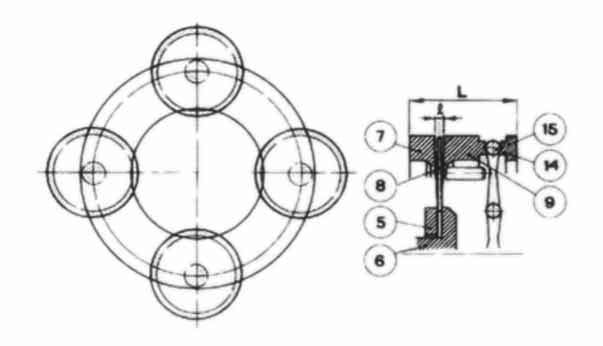

（a）于最高速度

无段变速机系列

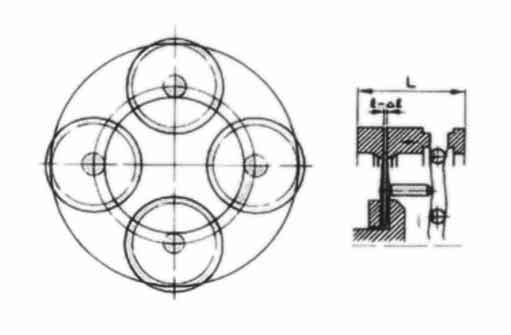

（a）       于最低速度
无段变速机系列


无段变速机系列的产品特点



ADC无段变速机，秉持严密品管的精神，制造出高效率，而冲击，运转宁静，保养维护简单，而且寿命长的优良机种。
（1）       变速范围广
变速比为1:6，在4P，50Hz之马达下，其转速为165—1000rpm，无段变速机内部之传动零件，均经过热处理，加上精密研磨，使其在固定转速的长期运转之下，也能保持稳定的速度。
（2）高效率，耐久性
精确完美的轨迹控制，使得运转中不会产生背隙，而且能够承受冲击及反动作之负荷，因此效率高，而久寿命长。
（3）高性能
采用喷泉式滑润系统，使在动力的传送过程中，零件承受较低之压力，所以其耐久性特佳，而且免维护。
（4）组合多样化
除了标准型式外，变能做多种组合，如增付减速机，滑轮减速机及摇控装置，甚至于每分钟1RPM以下的转速也非常容易。


无段变速机系列的机械效益表

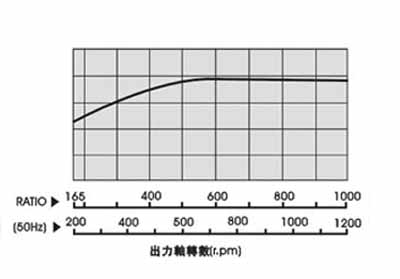

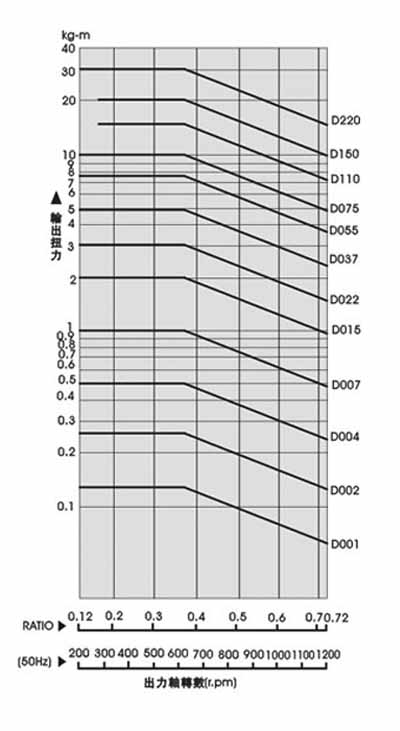

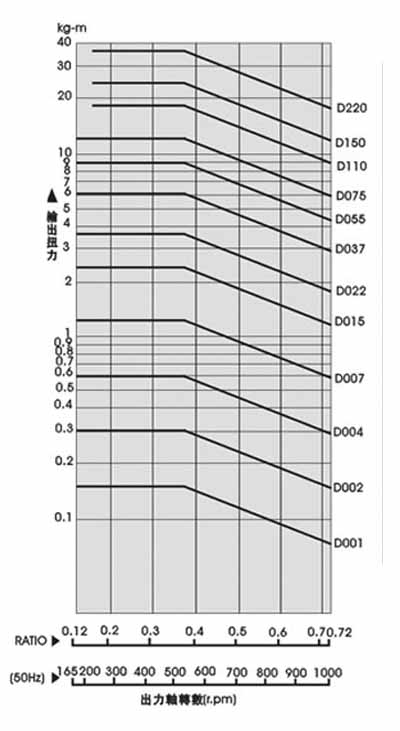

入力轴转数1500RPM以下          ■入力轴转数于1500RPM—1800RPM     ■效率曲线表

无段变速机系列

无段变速机系列

无段变速机系列
无段变速机系列


无段变速机系列的使用说明

无段变速机系列

①尽量予以水平装置，倾斜许可如上：
②倾斜时须注意油面高度，泄油栓之泄油情况
③装配时应注意机械之震动、油声及推动、荷重
④出力轴装置皮带轮、链轮、齿轮时，应以螺丝逼入，请铁以铁锤直接敲打。
⑤周围环境恶劣情况如水滴、沙尘或在室外应遮盖，周围温度以不超过40℃为宜。
■运转操作
①停止运转时请勿高速速度
②全负荷情形，起重时请调至低速再起动
③铁过负荷使用，遇负荷使用时大都会有噪音产生
④马达容许电动值如下：


机型
200V  50HZ
200V  60HZ
最低转速时
300rpm
500rpm
最低转速时
400rpm
600rpm
D004
1.90
2.09
2.38
1.42
1.67
2.02
D007
2.72
3.14
3.37
2.12
2.62
3.31
D015
4.16
5.16
6.50
3.28
4.44
5.93
D022
5.64
7.17
9.20
4.66
6.42
8.61
D037
7.5
10.3
14.2
6.5
9.7
13.8
D055
12.4
16.9
22.3
9.8
14.8
20.7
D075
14.9
20.7
28.4
12.9
19.3
27.4
■润滑
①润滑剂之使用关系无段变速机之寿命非常大，运转前须注意油面是否在油量计之中央。
②更换润滑油之时间


DISCO部分
第一次
于100小时以后
第二次
于500小时以后
第三次后
于1000小时以后
齿轮减速机部分
第一次
于500小时以后
第二次后
于2000小时以后
螺旋减速机部分
第一次
于100小时以后
第二次
于500小时以后
各部分
第三次后
于1000小时以后

■推荐润滑油

润滑部份
周围温度
润滑油粘度
润滑油厂牌
DISCO部份
~10℃
~50℃
SAE10
ISOVG32
Mobil Shell
Esso Gulf

※润滑油名
1、嘉实多机油 AWH32或46
2、日本石油 FBK OIL RO32
3、MOBIL石油 MOBIL DTE OIL LIGHT
4、SHELL石油 SHELL TENUS OIL32

无段变速机系列的负载表

无段变速机系列

1000RPM~165RPM（6:1） 1200RPM~200RPM（6:1）

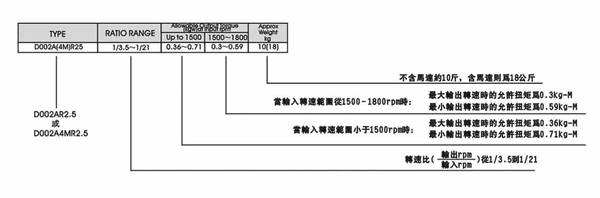

TYPE
RATIO RANGE
Allowable Output torque
(kgw)at input rpm
aPProx
Welght
kg
UP to 1500
1500~1800
D002A(4M)
1/1.4~1/8.4
0.15~0.3
0.13~0.25
5(13)
D002F(4M)
6(14)
D004A(4M)
0.3~0.6
0.25~0.5
12(24)
D004F(4M)
13(25)
D007A(4M)
0.6~1.2
0.5~1
18(33)
D007F(4M)
20(35)
D015A(4M)
1.2~2.4
1~2
32(55)
D015F(4M)
35(58)
D022A(4M)
1.8~3.6
1.5~3
60(86)
D022F(4M)
65(91)
D037A(4M)
3~6
2.5~5
64(103)
D037F(4M)
69(1080)
D055A(4M)
4.5~9
3.8~7.5
1169178)
D055F(4M)
126(1880)
D075A(4M)
6~12
5~10
116(1910)
D075F(4M)
126(201)
400EPM~66RPM(6:1) 480RPM~80RPM(6:1)

TYPE
RATIO RANGE
Allowable Output torque
(kgw)at input rpm
aPProx
Welght
kg
UP to 1500
1500~1800
D002A(4M)R2.5
1/3.5~1/21
0.36~0.71
0.3~0.59
10(18)
D004A(4M)R2.5
0.71~1.43
0.59~1.19
17(28)
D007A(4M)R2.5
1.43~2.85
1.19~2.38
23(38)
D015A(4M)R2.5
2.85~5.7
2.38~4.75
40(63)
D022A(4M)R2.5
4.28~8.55
3.56~7.13
71(97)
D037A(4M)R2.5
7.13~14.3
5.94~11.9
75(115)
D055A(4M)R2.5
10.7~21.4
8.9~17.8
190(225)
D075A(4M)R2.5
14.3~28.5
11.9~23.8
190(265)


200RPM~33RPM(6:1)  240RPM~40RPM(6:1)
TYPE
RATIO RANGE
Allowable Output torque
(kgw)at input rpm
aPProx
Welght
kg
UP to 1500
1500~1800
D002A(4M)R5
1/7~1/42
0.71~1.43
0.59~1.19
10(18)
D004A(4M)R5
4.43~2.85
1.19~2.38
17(28)
D007A(4M)R5
2.85~5.7
2.38~4.75
23(38)
D015A(4M)R5
5.7~11.4
4.75~9.5
40(63)
D022A(4M)R5
8.5~17.1
7.13~14.3
71(97)
D037A(4M)R5
14.3~28.5
11.9~23.8
75(115)
D055A(4M)R5
21.4~42.8
17.8~35.6
190(225)
D075A(4M)R5
28.5~57
23.8~47.5
190(265)

无段变速机系列的选用计算及选用计算

如何选用无段变速机
1、扭力或马力传动；扭力须多少kg—M，马力须多少HP
2、使用转速之范围
3、1天内之平均运转时间
4、负荷之种类。


负载条件
平均每日使用时间
8小时
8小时—16小时
16小时—24小时
均匀负载
1.0
1.1
1. 2
轻冲击，同歇运转
反转操作，中度惯性
1.3
1.4
1.5
重冲击，间歇运转
反转操作，重度惯性
1.7
1.9
2.0


■扭力计算值
T＝
T：扭力（kg—M）
Kw:：功率（千瓦）
N：定扭力时最高回转数或定马力时，最低回转数（rpm）

无段变速机系列的容量选择注意事项

A.无段变速机出力轴之容许扭力由无段变速机本身之摩擦带动及马达本身之扭力两者共同来决定。

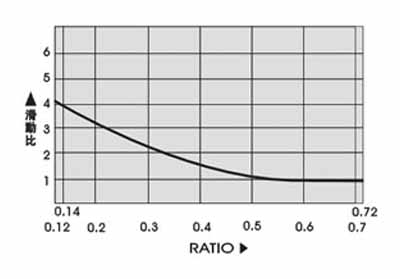

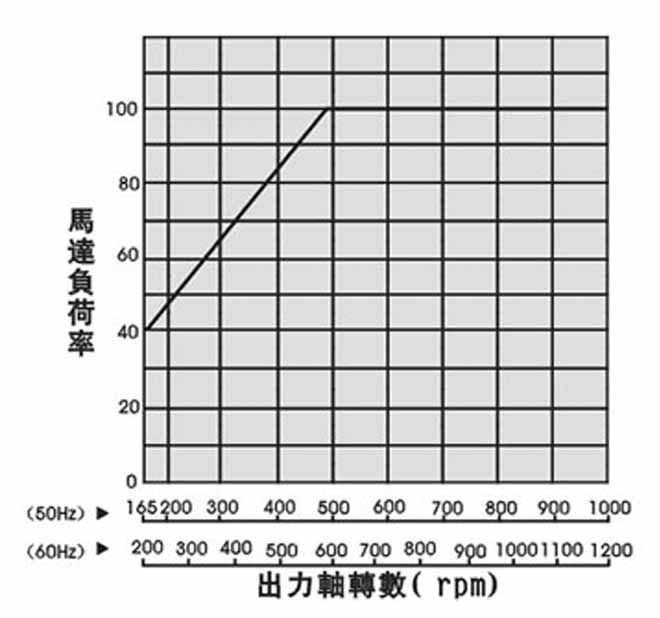

B.无段变速机容许入力：马达直结型，在无段变速机出力轴转速变化下，马达负荷也会随这改变，如下表：
无段变速机系列
C.入力轴回转数：入力轴回转数或马达以不超过1800RPM为佳。
D002A~D075A（4M）卧式标准型
D002A（4M）……卧式标准型
TYPE
A
B
C
D
E
F
G
H
I
J
L
L1
M
N
O
O1
P
P1
Q
Q1
R
S
（h6）
S1
（h6）
U
U1
V
W
W1
X
Z
D002A（4M）
225
100
71
144
110
105
12
190
150
25
204
355
140
125
M6
M6
5
5
30
30
48
14
14
5
5
100
195
210
125
9
D004A（4M）
248
123
90
162
120
105
15
220
180
32
230
402
160
135
M6
M6
5
5
30
30
60
14
14
5
5
110
240
290
150
10
D007A（4M）
242
140
106
177
160
125
15
260
210
38
270
425
195
160
M6
M6
6
6
40
40
73
20
20
6
6
130
270
310
170
12
D015A（4M）
323
175
125
200
180
140
18
315
250
48
335
560
235
175
M6
M6
8
8
50
50
95
25
24
7
7
160
313
345
190
12
D022A（4M）
315
208
150
219
245
230
20
380
298
53
400
585
295
270
M8
M8
8
8
60
60
85
30
28
7
7
190
370
390
220
14
D037A（4M）
371
208
150
238
245
230
20
380
298
53
400
641
295
270
M8
M8
8
8
60
60
85
30
28
7
7
190
370
390
220
14
D055A（4M）
374
249
200
273
315
250
30
475
390
70
470
695
365
290
M10
M10
10
10
70
70
103
35
32
8
8
211
430
465
250
18
D075A（4M）
412
249
200
273
315
250
30
475
390
70
470
733
365
290
M10
M10
10
10
70
70
103
35
32
8
8
211
430
465
250
18
