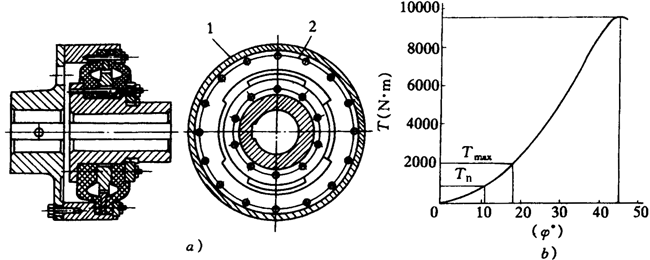

皮碗型橡胶高弹性联轴机简介

ENG、ENGS皮碗型橡胶高弹性联轴机主要尺寸

ENG、ENGS皮碗型橡胶高弹性联轴器主要尺寸

表1 ENG、ENGS主要尺寸

联轴器型号	D₁ (mm)	D₂ (mm)	d_a (mm)	d₁ (mm)	d₂ (mm)	l₁ (mm)	l₂ (mm)	l₃ (mm)	U₁ (mm)	U₂ (mm)
270^—1_—2	45～80	45～70	270	128	94	80	155	245	14	86
320^—1_—2	55～100	55～85	320	160	115	100	180	286	16	97.5
375^—1_—2	65～115	65～105	375	184	143	120	205	335	18	111.8
430^—1_—2	75～130	75～120	430	208	165	140	235	383	22	126
500^—1_—2	90～150	90～150	500	240	202	160	260	432	25	139.7
590^—1_—2	100～140 140～180	100～170	590	224 288	230	190	310	510	28	162.7
690^—1_—2	110～140 140～180 180～210	110～200	690	224 288 336	278	220	350	580	32	175.6
—1 840—2 —3	140～180 180～220 220～260	140～240	840	288 352 416	342	280	395	685	42	231
970^—1_—2	160～200 200～240 240～280 280～320	160～280	970	320 384 448 512	390	350	505	867	70	277
1110^—1_—2	180～220 220～260 260～300 300～350	180～310	1110	352 416 480 560	438	380	575	970	77	312

联轴器型号	S(mm)	W₁ (mm)	W₂ (mm)	V (mm)	转动惯量				重量
					J_外		J_内		ENG (kg)	ENG (kg)
					ENG (kg·m²)	ENGS (kg·m²)	ENG (kg·m²)	ENGS (kg·m²)	ENG (kg)	ENG (kg)
270^—1_—2	10	79	42	—	0.21	0.23	0.038	0.038	32	33
320^—1_—2	6	88.5	48	—	0.49	0.53	0.086	0.086	55	57
375^—1_—2	10	103.2	62	—	1	1.1	0.22	0.22	87	90
430^—1_—2	8	117	68	—	2	2.2	0.39	0.39	125	130
500^—1_—2	12	132.3	80	—	3.9	4.2	0.88	0.88	195	200
590^—1_—2	10	157.3	95	—	8.2 8.4	8.9 9.1	1.8	1.8	280 310	290 320
690^—1_—2	10	184.4	102	70	16.3 16.8 16.9	17.8 18.3 18.4	3.9	3.9	390 410 425	410 430 865
—1 840—2 —3	10	174	105	90	49 50 52	54 55 57	11.5	11.5	760 790 825	800 830 865
970^—1_—2	12	230	137	110	104 106 110 115		27		1365 1410 1460 1520
1110^—1_—2	15	266	158	120	202 204 208 217		49		1830 1880 1940 2030

注：1.转动惯量J和重量是以中等尺寸的轴D₁、D₂为依据的。

2.J_外是指包括与弹性圈外部联接的所有零件的转动惯量；J_内是指包括与弹性圈内部联接的所有零件的转动惯量。

3.法兰内圈退刀槽尺寸，对于尺寸为690～1110mm的仅为D₁+1mm和D₂+1mm。

EFG、EFGS皮碗型橡胶高弹性联轴机主要尺寸

EN、ENS皮碗型橡胶高弹性联轴机主要尺寸

EF、EFS皮碗型橡胶高弹性联轴机主要尺寸

ENG、ENGS、EFG、EFGS、EN、ENS、EF、EFS皮碗型橡胶高弹性联轴机的基本参数

表5 ENG、ENGS、EFG、EFGS、EN、ENS、EF、EFS的基本参数

联轴器型号	额定转矩 T_n(N·m)	最大转矩 T_max(N·m)	变动转矩 T_KW(N·m)	最大转速n_max		允许安装轴偏移			径向扭转刚度 C_r	径向扭转刚度 C_a	动态扭转刚度C_T
				GG	GGG	△X_a (mm)	△r (mm)	△r_max (mm)	径向扭转刚度 C_r	径向扭转刚度 C_a	1×T_KH	0.75×T_KH	0.5×T_KH	0.25×T_KH
				(r·min)		△X_a (mm)	△r (mm)	△r_max (mm)	(N/mm)
140^-1_-2	100 160	300 480	40 64	4900	6800	1	1	2	170 190	130 160	1400 2250	1100 1800	890 1400	520 830
180^-1_-2	250 400	750 1200	100 160	3800	5300	1.4	1.4	3	310 350	250 300	3300 5300	2750 4300	2150 3400	1250 2000
220^-1_-2	560 800	1680 2400	224 520	3100	4300	1.8	1.8	3.5	450 510	380 430	7500 10500	6200 8900	4900 7000	2800 4000
270^-1_-2	1120 1600	3360 4800	448 640	2500	3500	2.2	2.2	4.5	690 770	570 660	15000 22000	12500 18500	10000 14500	5700 8300
320^-1_-2	2240 2800	6720 8400	896 1120	2150	3000	2.6	2.6	5	810 910	680 780	30000 38000	25500 32000	20000 25000	11500 14500
375^-1_-2	3550 4500	10650 13500	1420 1800	1800	2500	3	3	6	1010 1130	850 970	50000 63000	42000 53000	32000 41000	18000 22500
430^-1_-2	5600 7100	16800 21300	2240 2840	1600	2200	3.4	3.4	7	1210 1350	1020 1160	77000 97000	63000 79000	48000 61000	26000 34000
500^-1_-2	9000 11200	27000 33600	3600 4480	1350	1900	3.8	3.8	7.5	1460 1630	1230 1410	125000 155000	97000 120000	73000 90000	41000 50000
590^-1_-2	14000 18000	42000 54000	5600 7200	1150	1600	4.2	4.2	8.5	1790 1990	1510 1710	190000 240000	145000 185000	110000 140000	62000 79000
690^-1_-2	22400 28000	67200 84000	8960 11200	980	1400	4.6	4.6	9	2150 1390	1820 2060	295000 365000	230000 285000	175000 215000	98000 120000
-1 840-2 -3	35500 45000 56000	106500 135000 168000	14200 18000 22400	820	1150	5	5	10	2680 2990 3290	2270 2570 2830	540000 685000 850000	420000 535000 665000	315000 400000 500000	175000 220000 270000
970^-1_-2	71000 90000	213000 270000	28400 36000	710	980	5.5	5.5	11	3160 3510	2670 3020	910000 1100000	680000 880000	520000 640000	290000 350000
1110^-1_-2	112000 132000	336000 396000	44800 52800	620	860	6	6	12	3660 4070	3100 3500	1600000 1900000	1200000 1500000	920000 1080000	500000 590000

注：相对阻尼φ=1.1，tanε=0.175，共振系数V_R=5.7。

页次：1/1 每页10条共6条信息分页：[1]

联轴器型号	D₂ (mm)	d_a (mm)	d₂ (mm)	l₂ (mm)	l₄ (mm)	W₁ (mm)	法兰安装尺寸			法兰安装尺寸				转动惯量				质量
							d₃ (mm)	d₄ (mm)	K (mm)	S (mm)	螺栓数目	U₄ (mm)	Z (mm)	J_外		J_内		EF (kg)	EFS (kg)
							d₃ (mm)	d₄ (mm)	K (mm)	S (mm)	螺栓数目	U₄ (mm)	Z (mm)	EF (kg·m²)	EFS (kg·m²)	EF (kg·m²)	EFS (kg·m²)	EF (kg)	EFS (kg)
140^-1_-2	20～32	140	48	60	64	21	140	176	160	9	6	6	3	0.0085	0.0088	0.001	0.0013	3.3	3.4
180^-1_-2	25～42	180	64	80	84	30.5	180	232	210	11	6	8	3	0.03	0.032	0.0035	0.0038	6.5	6.9
220^-1_-2	35～55	220	83	100	106	38	220	268	245	11	8	10	4	0.075	0.078	0.013	0.015	12.5	13
270^-1_-2	45～65	270	98	125	131	45	270	325	300	14	8	12	4	0.14	0.18	0.033	0.035	21	22.5
320^-1_-2	55～80	320	120	140	146	48.5	320	392	360	18	8	14	5	0.45	0.48	0.07	0.075	34	36
375^-1_-2	65～100	375	150	160	168	56.2	375	448	415	18	8	16	5	0.88	0.93	0.18	0.19	53	57
430^-1_-2	75～115	430	172	180	188	62	430	515	475	22	8	20	5	1.7	1.8	0.33	0.35	78	82
500^-1_-2	90～140	500	210	200	208	68.3	500	585	545	22	10	20	5	3.1	3.3	0.75	0.8	115	125
