产品展示

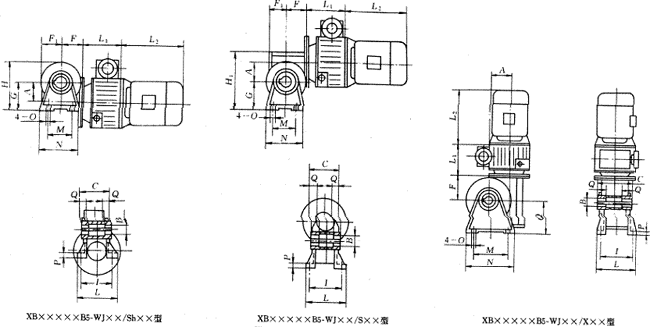

钢球无级变速器配一级蜗轮减速器的外形及安装尺寸

XB配一级蜗轮减速器的外形及安装尺寸

型号
A
B
(H7)
C
F
F1
G
H
H1
I
L
L1
L2
M
N
O
P
Q
XB.100A0.25B5-WJ49/×.××
49
25
82
67
64
82
138
162
98
124
97
208
64
110
φ9
12
25
XB.100B0.37B5-WJ49/×.××
49
25
82
67
64
82
138
162
98
124
97
208
64
110
φ9
12
25
XB.112A0.55B5-WJ62/×.××
62
25
120
90
86
100
176
200
120
140
133
224
90
140
φ11
12
40
XB.112A0.75B5-WJ62/×.××
62
25
120
90
86
100
176
200
120
140
133
224
90
140
φ11
12
40
XB.112B1.1B5-WJ87/×.××
87
35
140
121
116
142
248
280
146
182
151
265
140
200
φ13
14
45

钢球无级变速器的选用方法

客户在选型时应根据以下几点事项选择机座号和配用电机：
   1) 负载为恒功率时，按工作机最低转速下所需转矩选择合适型号，即T2≤Tmax；配用电动机功率按下列公式计算：
          P≥KTmaxnmin/9550
   2) 负载为恒转矩或风机、水泵类负载，应按照工作机所需转矩选择合适的型号，即T2≤Tmax；然后根据实际所需的最高转速选择配用电动机，按下列公式计算：
         P≥KTmaxnmax/9550
式中    K－工作情况系数，参见表9.5-8；
　　　　P－配用电动机功率(kW)；
　　　  Tmax－变速器的最大输出转矩(N·m)；
nmin－工作机的最高转速(r/min)。
                表9.5-8 工作情况系数K

动力源
每天工作时间/h
负荷性质
稳定
中等冲击
较大冲击
Y系列电动机
间断工作3
0.8
1.0
1.4
8~10
1.0
1.2
1.5
24
1.2
1.4
1.6

   3) 本变速器可直接配置齿轮、摆线针轮和蜗轮等多种减速器。
   4) 本变速器一般均配备Y系列4极电动机，根据需要也可配备6极或8极电机。
7  安装、使用与维护
(1)安装
 1) 输出轴及输入轴伸与其他零件配合时，不允许直接锤击，以防损坏；
 2) 使用联轴器与工作机联接时，应使轴线同心，变速器的安装误差不应大于所用联轴器的允许误差值；
 3) 变速器可水平安装，也可垂直安装。水平安装时，倾斜角度<15°。
(2) 使用
 1)本变速器适用于连续工作制，允许正向、反向运转。
 2)调速应在运转中进行，严禁停车时转动调速手柄；
 3)产品出厂前已调试好，不要随意拆卸。
(3) 维护
 1)本变速器以油浴润滑为主，250以上机座采用油泵循环润滑，应保持油位在示油窗中部。
 2)润滑油：无级变速器专用油，用本公司配好的专用油或Ub-2号专用油(广州机床研究所出品)，也可用15号全损耗系统用油作代用品。
 3)润滑油每3~6个月更换一次。
