SPT系列锥盘环盘无级变速器简介

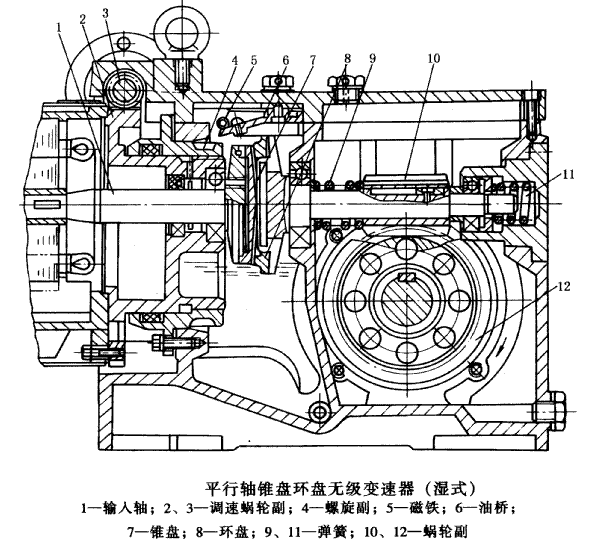

SPT系列锥盘环盘无级变速器有单级和双级两类。单级的可分为输入轴、输出轴轴线相交或平行的两种（见图15-3-1和图 15-3-2）。前者为干式，锥盘可用钢或铸铁制成，环盘用布质酚醛层压板、塑料、石墨环氧树脂涂层或碳纤维复合材料做成可更换的盘，以获得有利的摩擦因数和便于更换，不需润滑。其调速机构采用齿轮齿条或螺旋机构。后者需考虑自锁问题，这种产品已标准化。
这种变速器具有传动平稳、噪声低、结构紧凑、变速范围大、恒功率特性好的特点，在中高速范围运转时，传动效率达80%~90%，滑差率<3%。在运转或静止时均可调速。

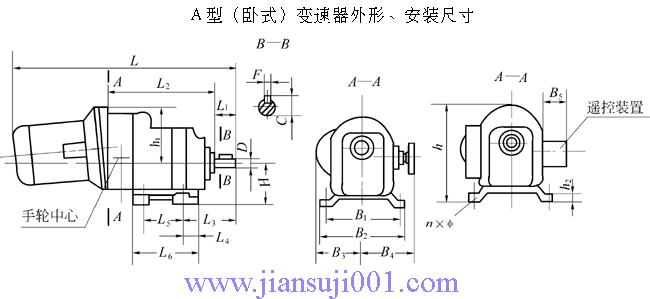

SPT系列锥盘环盘无级变速器外形、安装尺寸

 Spt系列锥盘环盘无级变速器

尺寸
B1
B2
B3
B4
B5
D
(h6)
F
C
H
(h12)
h
h1
h2
n-φ
L1
L2
L3
L4
L5
L6
L
重量/kg
机号
0.37
0.55
Ⅰ
160
184
—
146
—
28
8
31
85
219
140
14
4-9
58
225
142
43
100
155
542
33
Ⅱ
160
184
—
146
—
28
8
31
85
219
140
14
4-9
56
230
142
43
100
155
547
35
Ⅲ
160
184
—
146
—
32
10
35
146
219
140
14
4-9
60
280
132
12
163
187
597
39
0.75
1.1
1.5
Ⅰ
200
240
—
175
88
32
10
35
120
299
220
18
4-13
60
255
128
45
115
180
633
65
Ⅱ
200
240
135
175
88
32
10
35
125
299
220
18
4-13
60
275
148
45
115
180
653
72
Ⅲ
200
240
135
175
88
48
16
51.5
122
299
220
18
4-13
73
308
165
50
115
215
713
85
2.2
3
Ⅰ
280
320
—
208
88
48
16
51.5
160
396
240
25
4-17
80
314
140
20
200
240
764
136
Ⅱ
280
320
207
208
88
58
18
62
175
396
240
25
4-17
80
334
120
20
230
270
784
160
Ⅲ
280
320
207
208
88
82
24
87
300
401
240
25
4-17
80
396
149
22
240
284
838
188

   B型立式变速机的外形及尺寸

Spt系列锥盘环盘无级变速器

尺寸
B1
B2
B3
D
(h6)
F
C
h
h1
h2
D1
(h9)
D2
D3
n-φ
L1
L2
L3
L4
L5
L
重量/kg
机号
0.37
0.55
Ⅰ
146
­—
­—
28
8
31
220
60
140
130
165
200
4-13
255
50
12.5
58
4
553
33
Ⅱ
146
—
—
28
8
31
220
60
140
130
165
200
4-13
260
50
12.5
56
4
556
35
0.75
1.1
1.5
Ⅰ
175
—
88
32
10
35
330
80
220
160
210
260
4-13
297
61
16
60
5
642
65
Ⅱ
175
135
88
32
10
35
330
82
220
160
210
260
4-13
317
61
16
60
5
662
72
2.2
Ⅱ
208
—
88
48
16
51.5
370
102
170
250
300
350
6-17
369
69
25
80
8
807
136
3
Ⅰ
208
—
88
48
16
51.5
370
102
170
250
300
350
6-17
369
69
25
80
8
807
136

SPT系列锥盘环盘无级变速器性能参数

性能参数
表15-3-4
型号
减速级数
电机极数
变速范围/r·min-1
0.37kW
0.55kW
型号
减速级数
电机极数
变速范围/r·min-1
0.75kW
1.1kW
1.5kW
型号
减速级数
电机极数
变速范围/r·min-1
2.2kW
3 kW
输出转矩/N·m
输出转矩/N·m
输出转矩/N·m
0.37




0.55
I1
2
784~3136
1.04~1.84
1.54~2.74
0.75

1.1

1.5
I1
4
330~1647
4.00~8.86
5.82~12.9
7.93~17.6
2.2





3
I1
4
438~1752
11.0~19.6
15.0~26.7
4
420~1680
1.93~3.44
2.89~5.14
6
220~1100
5.99~13.3
8.71~19.3
11.9~26.4
6
290~1160
16.5~29.3

I2
2
383~1531
2.12~3.77
3.15~5.60
I2
4
160~820
8.03~18.3
11.8~26.8
16.1~36.6
I2
4
215~870
22.2~39.9
30.3~54.4
4
205~820
3.96~7.04
5.89~10.5
6
106~540
12.2~27.6
17.9~40.5
24.4~55.2
6
144~580
33.3~59.6

I3
2
93~368
8.82~15.5
13.1~23.1
I3
4
53~262
25.1~55.2
36.8~80.9
50.2~110
I3
4
81~323
59.8~106
81.5~144
4
50~197
16.5~28.9
24.5~42.9
6
35~172
38.3~83.6
56.1~123
76.5~167
6
54~214
90.2~159

Ⅱ
2
22~82
39.6~65.6
58.9~97.5
Ⅱ
4
17~82
80.3~172
118~252
161~344
Ⅱ
4
15~59
327~572
446~780
4
12~44
73.8~120
110~179
6
11~54
122~266
179~390
244~532
6
10~39
495~858

Ⅲ
2
5.6~20.5
158~258
235~383
Ⅲ
4
5~24
274~585
402~858
548~1170
Ⅲ
4
4~14.5
1331~2145
1816~2925
4
3~11
295~481
439~715
6
3.5~15
439~836
644~1226
878~1671
6
2.5~9
2145~3432

   注：1、B型（立式）电机功率0.37～1.5kW者，减速器只有1、2级减速;电机功率2.2～3kW者，减速器只有1级减速。
         2、传动效率80％～90％，滑差率＜3％。恒功率特性好。
