    概述
    1.Z系列弧齿锥齿轮减速机是一级弧齿锥齿轮传动箱，传动比有1、1.5、2、2.5、3。
    2.传动效率高，单机型减速机效率高达96%。
    3.有单横轴、单纵轴、双纵轴可选。
    场所条件
    1.环境温度-40℃～+50℃。（0℃以下启动时润滑油要加热到0℃以上。）
    2.海拔不起过1000米。
    3.输入转速不大于1800rpm，齿轮最高圆周速度不超过22m/s。
    4.可用于正反运转。
    5.无行业限制。

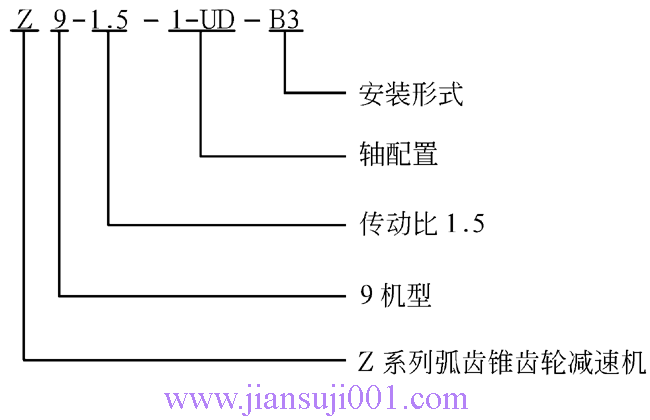

      Z系列弧齿锥齿轮减速机标记示例

    Z系列弧齿锥齿轮减速机

    注：当横轴输入时，Z系列螺旋锥齿轮减速机为减速。

        当纵轴输入时，Z系列螺旋锥齿轮减速机为增速。

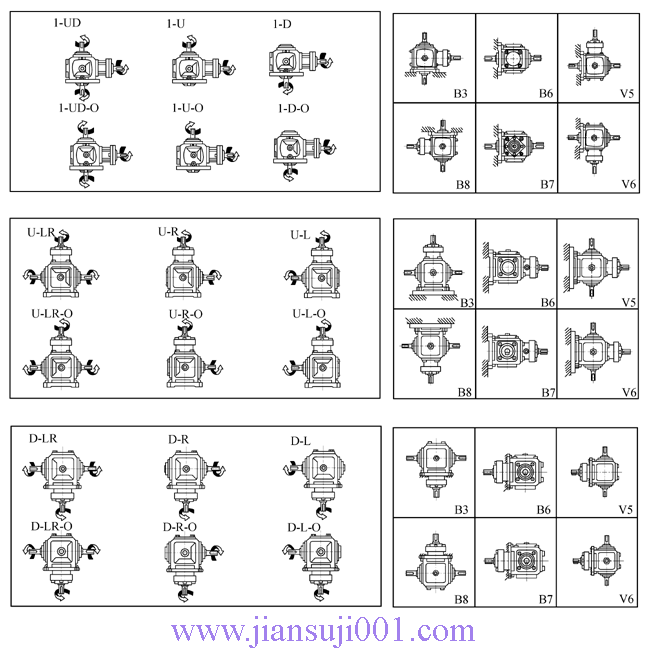

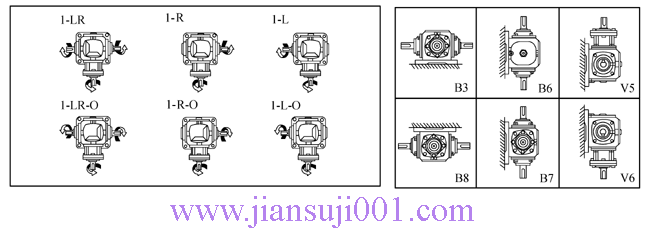

    轴配置轴放置方向关系及安装形式

Z系列弧齿锥齿轮减速机Z系列弧齿锥齿轮减速机

    性能参数表
传动比
输入转速
(r/min)
输出转速
(r/min)
Z2
Z4
Z6
Z7
Z8
Z10
Z12
输入功率(kW)
输入功率(kW)
输入功率(kW)
输入功率(kW)
输入功率(kW)
输入功率(kW)
输入功率(kW)
1
1450
1450
1.79
4.94
14.9
22
45.6
65.3
96
1150
1150
1.43
4.19
12.7
18.4
37.5
55.7
81.1
870
870
1.12
3.46
10.5
15.2
29
44.6
67.5
580
580
0.747
2.45
7.35
11.4
19.8
30.6
49.7
400
400
0.524
1.72
5.2
8.34
14
21.5
35.1
300
300
0.396
1.3
3.93
6.35
10.6
16.4
26.8
200
200
0.266
0.88
2.66
4.3
7.23
11.1
18.2
100
100
0.136
0.448
1.36
2.2
3.7
5.72
9.36
10
10
0.014
0.046
0.141
0.228
0.386
0.599
0.983
1.5
1450
967


12.1
15
19.1
38.7
58.3
1150
767


9.96
12
15.4
31.2
49.2
870
580


7.66
9.3
11.8
24.1
40.7
580
387


5.23
6.32
8.14
16.4
28.9
400
267


3.66
4.41
5.7
11.6
20.3
300
200


2.77
3.35
4.34
8.78
15.5
200
133


1.87
2.28
2.91
5.95
10.5
100
37


0.957
1.16
1.49
3.04
5.37
10
7


0.099
0.12
0.155
0.316
0.56
2
1450
725
0.94
3.32
7.9
10.6
14
23.6
40
1150
575
0.74
2.67
6.39
8.55
11.3
19
31.7
870
435
0.56
2.04
4.88
6.56
8.7
14.6
24
580
290
0.37
1.38
3.34
4.47
5.92
10
16.3
400
200
0.26
0.96
2.33
3.12
4.15
7.02
11.5
300
150
0.19
0.73
1.76
2.37
3.14
5.33
8.71
200
100
0.13
0.49
1.18
1.59
2.12
3.61
5.89
100
50
0.06
0.3
0.608
0.812
1.08
1.84
3.01
10
5
0.015
0.026
0.062
0.084
0.112
0.191
0.313
2.5
1450
580


5.97
6.99
11.4
18.2
31.4
1150
460


4.78
5.64
9.11
14.7
25.3
870
348


3.68
5.3
7
11.2
19.5
580
232


2.48
2.92
4.76
7.68
13.3
400
160


1.73
2.05
3.34
5.38
9.32
300
120


1.32
1.55
2.53
4.06
7.08
200
80


0.888
1.05
1.71
2.75
4.79
100
40


0.448
0.528
0.867
1.4
2.43
10
4


0.046
0.54
0.089
0.144
0.251
3
1450
483


4.84
5.42
8.2
14
23.6
1150
383


3.88
4.34
6.55
11.3
19
870
290


2.97
3.34
5.04
8.66
14.6
580
193


2.02
2.25
3.42
5.89
9.92
400
133


1.41
1.58
2.39
4.11
6.98
300
100


1.07
1.18
1.8
3.11
5.29
200
67


0.712
0.803
1.22
2.1
3.57
100
33


0.363
0.409
0.618
1.07
1.82
10
3


0.037
0.042
0.064
0.11
0.188
    注：1.表中没有转速数值的按插入法计算。
        2.横轴转速超过1450r/min时，向我公司咨询。
        3.横轴转数未达到10r/min，请使用10r/min的数据。
        4.本表使用系数一律为1.0。
        5.本表会部为减速（除1以外）传动的输入功率，当需要增速时，输入功率的数据应除以减速比。

      Z系列弧齿锥齿轮减速机安装尺寸图表

Z系列弧齿锥齿轮减速机

型号
安装尺寸
轴伸尺寸
外形尺寸
重量
H0
A0
B0
A1
A2
L0
n×d0
d
b
c
l
S
L
H
A
B
W
G
T
f
L1
e×深
Kg
Z2
52
84
84
48
82
124
4×9
15
5
17
30
M4
180
100
100
100
174
74
10
6
—
94×3
4
Z4
76
125
125
53.5
117.5
180
4×11
19
6
21.5
38
M5
232
145
155
155
257.5
79
17
2
360
14×55
10
Z6
90
152
152
81
146
222
4×14
25
8
28
50
M6
314
175
190
190
317
98
17
17
444
175×5
21
Z7
100
174
174
86
178
265
4×14
32
10
35
60
M8
346
198
210
210
370
116
22
13
530
205×5
32
Z8
115
195
195
110.5
210.5
308
4×14
40
12
43
75
M10
416
225
235
235
425.5
136
22
18
616
240×5
49
Z10
140
240
240
120
240
360
4×16
45
14
48.5
90
M12
480
270
285
285
502.5
156
25
10
720
295×5
78
Z12
175
290
290
130
270
415
4×21
50
14
53.5
100
M16
550
340
340
340
585
180
32
0
830
350×5
124
