产品展示

QJY3170、QJYA3170、QJY3200、QJYA3200、QJY3236、QJYA3236、QJY3280、QJYA3280、QJY3335、QJYA3335、QJY3400、QJYA3400、QJY3450、QJYA3450、QJY3500、QJYA3500、QJY3560、QJYA3560、QJY3630、QJYA3630、QJY3710、QJYA3710、QJY3800、QJYA3800、减速机外形及安装尺寸

QJY23、QJYA23减速机外形及安装尺寸

QJY34，QJYA34减速机外形及安装尺寸

页次：2/3 每页10条共21条信息分页：[1][2][3]

名义中心距a1	a2	a3	i=22.4～63		i=80～100		L	H	K	b0	f	g h₉	d4	e30	S	r	e2	N	重量 kg
名义中心距a1	a2	a3	d3r₆	L3	d3r₆	L3	L	H	K	b0	f	g h₉	d4	e30	S	r	e2	N	重量 kg
170	118	85	25	42	20	36	730	410	165	255	18	220	22	495	22	202	85	140	150
200	140	100	32	58	22	36	832	455	195	275	20	250	26	570	27	232	95	180	230
236	170	118	38	58	28	60	976	518	225	320	20	270	26	675	27	272	115	210	370
280	200	140	48	82	38	80	1164	584	250	370	25	320	33	790	32	314	120	235	600
			i=20～56		i=63～100
			d3r₆	L3	d3r₆	L3
335	236	170	55	82	42	82	1360	735	280	420	25	350	39	945	37	375	142	260	870
370	260	185	60	105	48	82	1495	804	310	480	25	400	39	1030	37	410	150	280	1080
400	280	200	65	105	55	90	1602	867	340	530	30	400	45	1100	37	447	155	310	1500
450	320	225	70	105	60	105	1801	990	375	580	30	480	45	1240	42	506	175	350	1950
500	360	250	80	130	65	105	1990	1130	410	650	40	530	52	1380	42	554	200	370	2750
560	400	280	95	170	75	120	2260	1270	460	700	40	580	52	1575	47	626	235	390	3850
630	450	320	110	180	85	130	2540	1380	495	770	40	600	62	1775	47	704	255	440	5400
710	500	360	120	210	90	170	2840	1540	565	875	50	650	62	1995	55	781	295	520	7400
800	560	400	140	250	100	180	3190	1780	645	1020	60	770	70	2230	55	880	335	575	10300

名义中心距a1	a2	a3	i=22.4～63		i=80～100		L	H	K	b0	f	g h₉	d4	e20	S	r	e2	N	重量 kg
名义中心距a1	a2	a3	d3r₆	L3	d3r₆	L3	L	H	K	b0	f	g h₉	d4	e20	S	r	e2	N	重量 kg
170	118	85	25	42	20	36	655	420	165	255	18	220	22	420	22	202	95	140	150
200	140	100	32	58	22	36	758	446	195	275	20	250	26	495	27	232	105	180	240
236	170	118	38	58	28	60	890	500	225	320	20	270	26	590	27	272	125	210	370
280	200	140	48	82	38	80	1035	562	250	370	25	320	33	685	32	314	145	235	580
			i=20～56		i=63～100
			d3r₆	L3	d3r₆	L3
335	236	170	55	82	42	82	1225	710	280	420	25	350	39	810	37	375	180	260	880
370	260	185	60	105	48	82	1350	770	310	480	25	400	39	895	37	410	190	280	1100
400	280	200	65	105	55	90	1470	836	340	530	30	400	45	975	37	447	215	310	1550
450	320	225	70	105	60	105	1645	980	375	580	30	480	45	1090	42	506	240	350	2050
500	360	250	80	130	65	105	1805	1060	410	650	40	530	52	1200	42	554	260	370	2800
560	400	280	95	170	75	120	1995	1240	460	700	40	580	52	1315	47	626	265	390	3900
630	450	320	110	180	85	130	2236	1370	495	770	40	600	62	1470	47	704	295	440	5550
710	500	360	120	210	90	170	2518	1530	565	875	50	650	62	1660	55	781	335	520	7700
800	560	400	140	250	100	180	2834	1760	645	1020	60	770	70	1870	55	880	375	575	10400

名义中心距a1	a2	a3	a4	a	i=100～140		i=160～280		i=315～400		L	H	N	K	b0	f	g h9	d5	e30	S	r	e2	重量 kg
名义中心距a1	a2	a3	a4	a	d4r₆	L4	d4r₆	L4	d4r₆	L4	L	H	N	K	b0	f	g h9	d5	e30	S	r	e2	重量 kg
170	118	85	63	436	20	35	20	35	16	30	730	420	140	165	255	18	220	22	485	22	202	85	175
200	140	100	70	510	22	35	22	35	20	35	832	440	180	195	275	20	250	26	570	27	232	95	270
236	170	118	90	614	25	40	25	40	22	35	976	500	210	225	320	20	270	26	665	27	272	103	400
280	200	140	100	720	28	50	28	50	25	40	1164	562	235	250	370	25	320	33	790	32	314	115	620
335	236	170	118	859	35	60	28	50	25	40	1360	710	260	280	420	25	350	39	935	37	375	135	900
370	260	185	130	945	38	70	35	60	28	50	1495	770	280	310	480	25	400	39	1030	37	410	150	1130
400	280	200	140	1020	42	70	38	70	35	60	1602	836	310	340	530	30	400	45	1100	37	447	155	1570
450	320	225	160	1153	48	80	42	70	38	70	1801	980	350	375	580	30	480	45	1230	42	506	175	2030
					i=100～160		i=200～250		i=280～400
					d4r₆	L4	d4r₆	L4	d4r₆	L4
500	360	250	180	1290	48	80	42	70	38	70	1990	1060	370	410	650	40	530	52	1370	42	554	190	2850
560	400	280	200	1440	60	105	55	90	48	80	2260	1240	390	460	700	40	580	52	1550	47	626	225	3950
630	450	320	225	1625	65	105	60	105	48	80	2540	1370	440	495	770	40	600	62	1750	47	704	240	5500
710	500	360	250	1820	75	120	65	105	55	90	2840	1530	520	565	875	50	650	62	1950	55	781	260	7600
800	560	400	280	2040	80	140	70	120	65	105	3190	1760	575	645	1020	60	770	70	2200	55	880	280	10500

名义中心距a1	a2	a02	i=6.3～11.2		i=12.5～20		L	H	K	S	r	e1	N	H0	L₁	B	h1	B1	L6	L7	L8	L9	d	重量 kg
名义中心距a1	a2	a02	d2r₆	L2	d2r₆	L2	L	H	K	S	r	e1	N	H0	L₁	B	h1	B1	L6	L7	L8	L9	d	重量 kg
140	100	240	32	58	28	42	515	320	155	17	170	85	135	160	475	245	25	210	200		37.5	112.5	16	100
170	118	288	42	58	32	58	655	410	165	22	202	127	140	205	580	300	32	250	245		45	120	20	141
200	140	340	48	82	38	58	714	453	195	27	232	117.5	180	225	665	355	40	300	280		52.5	155	24	260
236	170	406	60	105	48	82	890	509	225	27	272	132	210	250	830	405	40	350	350		65	177	24	406
280	200	480	65	105	55	90	978	607	250	32	314	155	235	315	920	500	50	430	380		80	205	30	640
			i=6.3～12.5		i=14～20
			d2r₆	L2	d2r₆	L2
335	236	571	80	130	65	105	1225	723	280	37	375	211.5	260	355	1090	570	63	500	450		95	212.5	36	959
370	260	630	85	140	70	105	1350	802	310	37	410	228.5	280	400	1187	620	63	520	493.5		100	228.5	36	1169
400	280	680	90	170	80	130	1404	934	340	37	447	215	310	450	1280	690	80	590	520		120	265	42	1645
450	320	770	100	180	85	130	1582	995	375	42	506	240	350	500	1450	750	80	650		400	125	315	42	2328
500	360	860	110	180	95	170	1748	1125	410	42	554	260	370	560	1600	830	100	710		440	140	340	49	3230
560	400	960	120	210	110	180	1942	1265	460	47	626	265	390	630	1760	910	100	790		490	145	390	49	4370
630	450	1080	140	250	120	210	2178	1400	495	47	704	295	440	710	1980	1010	125	870		540	180	425	56	6080
710	500	1210	160	300	140	250	2432	1570	565	55	781	335	520	800	2220	1110	125	950		610	195	480	56	8360
800	560	1360	180	300	160	300	2730	1790	645	55	880	375	575	900	2500	1320	160	1140		680	230	535	64	11875

名义中心距a1	a2	a3	a03	i=22.4～63		i=80～100		L	H	N	K	r	e2	S	H0	L1	B	h1	B1	L7	L8	L9	d	重量 kg
名义中心距a1	a2	a3	a03	d2r₆	L2	d2r₆	L2	L	H	N	K	r	e2	S	H0	L1	B	h1	B1	L7	L8	L9	d	重量 kg
170	118	85	373	25	42	20	36	724	410	140	165	202	119.5	22	200	665	315	32	260	190	47.5	125	20	230
200	140	100	440	32	58	22	36	794	453	180	195	232	97.5	27	225	745	355	40	300	210	57.5	150	24	270
236	170	118	524	38	58	28	60	976	509	210	225	318	63.5	27	250	835	445	40	380	230	72.5	175	24	604
280	200	140	620	48	82	38	80	1105	607	235	250	325	120	32	315	1025	500	50	430	285	85	200	30	715
				i=20～50		i=63～100
				d₂r₆	L₂	d₂r₆	L₂
335	236	170	741	55	82	42	82	1265	723	260	280	375	79	37	355	1125	540	63	480	315	90	215	36	1560
370	260	185	815	60	105	48	82	1380	802	280	310	410	97	37	400	1264	610	63	540	350	107	245	36	1715
400	280	200	880	65	105	55	90	1544	934	310	340	447	155	37	450	1420	690	80	590	400	110	275	42	1852
450	320	225	995	70	105	60	105	1742	995	350	375	506	175	42	500	1610	750	80	650	450	130	310	42	2517
500	360	250	1110	80	130	65	105	1938	1125	370	410	554	200	42	560	1790	830	100	710	500	145	335	48	3610
560	400	280	1240	95	170	75	120	2190	1265	390	460	626	235	47	630	2010	910	100	790	560	165	370	48	4845
630	450	320	1400	110	180	85	130	2458	1400	440	495	704	255	47	710	2260	1030	125	890	630	185	420	56	6840
710	500	360	1570	120	210	90	170	2752	1570	520	565	781	295	55	800	2540	1160	125	1000	710	205	470	56	10260
800	560	400	1760	140	250	100	180	3100	1790	575	645	880	335	55	900	2850	1320	160	1140	800	225	530	64	13300

名义中心距a1	a2	a3	a4	a04	i=100～140		i=160～250		i=315～400		L	H	N	K	r	e2	S	H0	L1	B	h1	B1	L7	L8	L9	d	重量 kg
名义中心距a1	a2	a3	a4	a04	d2r₆	L2	d2r₆	L2	d2r₆	L2	L	H	N	K	r	e2	S	H0	L1	B	h1	B1	L7	L8	L9	d	重量 kg
170	118	85	63	436	20	35	20	35	16	30	724	405	140	165	202	119.5	22	200	665	315	32	260	190	47.5	125	20	230
200	140	100	70	510	22	35	22	35	20	35	794	453	180	195	232	97.5	27	225	745	355	40	300	210	57.5	150	24	270
236	170	118	90	614	25	40	25	40	22	35	976	509	210	225	318	63.5	27	250	835	445	40	380	230	72.5	175	24	640
280	200	140	100	720	28	50	25	50	25	40	1105	607	235	250	325	120	32	315	1025	500	50	430	285	85	200	30	715
335	236	170	118	859	35	60	28	50	25	40	1265	723	260	280	375	79	37	355	1125	540	63	480	315	90	215	36	1560
370	260	185	130	945	38	70	35	60	28	50	1380	802	280	310	410	97	37	400	1264	610	63	540	350	107	245	36	1715
400	280	200	140	1020	42	70	38	70	35	60	1544	934	310	340	447	155	37	450	1420	690	80	590	400	110	275	42	1852
450	320	225	160	1153	48	80	42	70	38	70	1742	995	350	375	506	175	42	500	1610	750	80	650	450	130	310	42	2517
					i=100～160		i=200～250		i=280～400
					d2r₆	L2	d2r₆	L2	d2r₆	L2
500	360	250	180	1290	48	80	42	70	38	70	1938	1125	370	410	554	200	42	560	1790	830	100	710	500	145	335	48	3610
560	400	280	200	1440	60	105	55	90	48	80	2190	1265	390	460	626	235	47	630	2010	910	100	790	560	165	370	48	4845
630	450	320	225	1625	65	105	60	105	48	80	2458	1400	440	495	704	255	47	710	2260	1030	125	890	630	185	420	56	6840
710	500	360	250	1820	75	120	65	105	55	90	2752	1570	520	565	781	295	55	800	2540	1160	125	1000	710	205	470	56	10260
800	560	400	280	2040	80	140	70	120	65	105	3100	1790	575	645	880	335	55	900	2850	1320	160	1140	800	225	530	64	13300

型号			空心轴			工作机轴								端盖板
QJYA2	QJYA3 QJYA23	QJYA34	D₂	G₅	G₆	d₂	d₆	f₁	L	L0	r	s	t	C	D	d	m
规格
140			70	146	184	70	80	4	290	40	2.5	M10	17	8	11	86	50
170	170	170	90	155	195	90	100	4	308	40	2.5	M10	17	10	11	100	60
200	200	200	100	167	207	100	110	5	332	50	4	M10	17	10	11	120	70
236	236	236	120	190	232	120	130	5	378	50	4	M12	20	12	14	140	80
280	280	280	140	215	257	140	150	5	428	65	4	M12	20	12	14	160	90
335	335	335	160	245	298	160	170	6	488	65	4	M12	20	23	14	160	90
370	370	370	180	275	328	180	190	6	548	75	4	M12	20	23	14	180	90
400	400	400	特殊定货，特殊设计
450	450	450
500	500	500
560	560	560
630	630	630
710	710	710
800	800	800

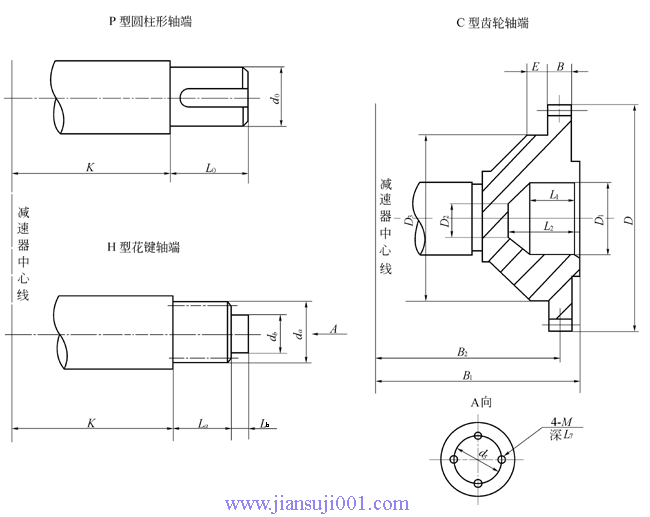

名义中心距a1	K	P型		C型											H型
名义中心距a1	K	d₀r₆	L₀	m×z	D	D₁ (H₁)	D₂	D₃	B₁	B₂	B	E	L₁	L₂	m×z	d_a (h11)	L_a	d₆	M	d_b (k₆)	L_b	L₇
140	155	65	105												3×20	65	35	40	80	60	30	16
170	165	75	140	3×56	174	90	40	135	279.5	253	25	25	45	60	3×24	75	40	50	80	70	35	16
200	195	95	170	4×56	232	120	40	170	339.5	308	35	25	50	75	5×18	95	50	60	8	80	40	16
236	225	110	210	4×56	232	120	40	170	339.5	308	35	25	50	75	5×21	110	55	70	10	100	45	20
280	250	130	200	6×56	368	170	45	260	402	370	40	32	76	100	5×25	130	70	90	10	120	50	20
335	280	140	250	6×56	368	170	45	260	429	397	40	32	76	100	5×27	140	75	100	12	140	55	25
370	310	170	300	7×56	406	180	50	260	450	419	50	32	76	100	5×33	170	75	100	12	140	55	25
400	340	180	300	8×54	448	200	105	260	482	442	50	32	78	100	5×35	180	85	120	12	160	60	25
450	375	210	350	10×48	500	200	105	280	570	505	60	35	78	100	5×41	210	95	140	12	180	60	25
500	410	240	410	10×56	600	250	110	320	650	575	70	40	80	105	8×29	240	105	160	12	190	65	25
560	460	260	410	10×56	600	250	110	320	650	575	70	40	80	105	8×31	256	120	180	16	220	65	32
630	495	300	470												8×36	296	135	200	16	250	65	32
710	565	320	550												8×39	320	150	220	20	280	75	40
800	645	360	550												8×44	360	170	250	20	320	80	40
