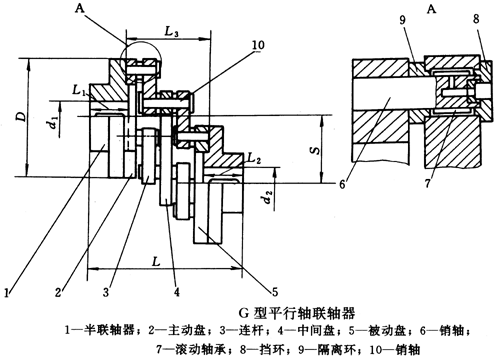

G型平行轴联轴器基本参数和主要尺寸JB/T7006-93

G型平行轴联轴器基本参数和主要尺寸（JB/T7006-93）/mm

型号
公称转矩
Tn/N·m
许用转速[n]
/r·min-1
轴孔直径
d1、d2
轴孔长度
D
S
max
L3
L
质量
m/kg
转动惯量
I/kg·mm2
J1型
L1、L2
PLG1
25
2000
18、19
30
85
50
96
156～184
4.293
0.00313
20、22、24
38
25
44
PLG2
45
2000
22、24、
38
100
50
96
172～216
5.909
0.00595
25、28
44
30
60
PLG3
75
2000
25、28
44
115
50
96
184～216
8.24
0.011
30、32、35
60
PLG4
100
2000
30、32、35、38
60
135
50
96
216～264
11.7674
0.0206
40
84
PLG5
140
1750
35、38
60
150
90
161
281～264
14.5412
0.0556
40、42、45
84
PLG6
240
1750
42、45、48、50、55
84
180
90
161
264
21.445
0.1125
PLG7
380
1500
48、50、55、56
84
205
90
161
264～375
30.634
0.1746
60
107
PLG8
550
1250
56
84
230
90
161
264
42.91
0.28056
60、63、65、70
107
PLG9
405
1250
50、55、56
84
205
115
195
363～409
46.49
0.21488
60、63
107
PLG10
630
1250
63、65、70、71、75
107
225
115
195
409
56.68
0.3297
PLG11
1000
1000
70、71、75
107
260
115
195
409～459
84.574
0.58234
80、85
132
PLG12
1420
1000
75
107
295
115
195
409～459
116.488
0.97249
80、85、90、95
132
PLG13
2460
1000
90、95
132
365
115
195
459～529
225.24
2.3971
100、110、120
167
PLG14
3800
1000
110、120、125
167
440
115
195
529～609
362.949
5.5997
130、140
207
PLG15
5950
750
125、130、140、150
207
515
115
195
609～679
554.86
9.7495
160
242



H型平行轴联轴器基本参数和主要尺寸JB/T7006-93

H型平行轴联轴器基本参数和主要尺寸

H型平行轴联轴器基本参数和主要尺寸（JB/T7006-93）/mm

型号
公称转矩
Tn/N·m
许用转速[n]
/r·min-1
轴孔直径
d1、d2
轴孔长度
D
S
max
L3
L
质量
m/kg
转动惯量
I/kg·mm2
J1型
L1、L2
PLH1
60
250
20、22、24
38
85
50
96
172～216
4.293
0.00313
25、28
44
30
60
PLH2
100
250
28
44
100
50
96
184～216
5.909
0.00595
30、32、35、38
60
PLH3
154
250
35、38
60
115
50
96
216～264
8.24
0.0110
40、42、45
84
PLH4
215
250
42、45、48、50
84
135
50
96
264
11.7674
0.0206
PLH5
320
250
48、50、55、56
84
150
90
161
329
14.5412
0.0556
PLH6
530
250
55、56
84
180
90
161
329～375
21.445
0.1025
60、63、65
107
PLH7
790
250
63、65、70、71
107
205
90
161
375
30.634
0.1746
PLH8
890
250
71、75
107
230
90
161
375～425
42.91
0.2805
80
132
PLH9
800
250
63、65、70、71
107
205
115
195
375
46.49
0.215
PLH10
1030
250
71、75、80、85
107
225
115
195
409～459
56.68
0.330
132
PLH11
1540
250
80、85、90、95
132
260
115
195
459
84.574
0.587
PLH12
2170
250
90、95
132
295
115
195
459～529
116.488
0.973
100、110
167
PLH13
3765
250
110、120、125
167
365
115
195
519～609
225.24
2.397
130、140
207
PLH14
5840
250
130、140、150
207
440
115
195
609～679
362.949
5.599
160
242
PLH15
8360
250
160、170、180
242
515
115
195
679～759
554.86
9.75
190、200
282

寿命Lh-转速n的系数Kh

转速n
/r·min-1
寿命Lh/h
1000
2500
5000
10000
25000
50000
10
0.631
0.479
0.389
0.316
0.240
0.195
25
1.98
0.910
0.739
0.601
0.456
0.371
50
1.947
1.479
1.201
0.976
0.741
0.602
100
3.162
2.402
1.951
1.585
1.204
0.978
150
4.200
3.191
2.502
2.105
1.599
1.299
200
5.137
3.902
3.170
2.575
1.956
1.589
250
6.001
4.562
3.706
3.010
2.287
1.857
300
6.823
5.183
4.210
3.420
2.598
2.110
400
8.345
6.340
5.140
4.182
3.177
2.581
500
9.756
7.411
6.020
4.889
3.714
3.017
600
11.08
8.420
6.839
5.555
4.220
3.428
700
12.34
9.379
7.618
6.188
4.700
3.818
800
13.56
10.30
8.365
6.795
5.161
4.192
900
14.72
11.18
9.084
7.378
5.605
4.553
1000
15.85
12.04
9.779
7.943
6.034
4.901
1100
16.94
12.87
10.45
8.491
6.450
5.391
1200
18.01
13.63
11.11
9.025
6.856
5.568
1300
19.04
14.47
11.75
9.545
7.250
5.889
1400
20.06
15.24
12.38
10.05
7.636
6.203
1500
21.05
15.99
12.99
10.55
8.015
6.510
1600
22.02
16.73
13.59
11.04
8.385
6.810
1700
22.98
17.45
14.18
11.52
8.748
7.106
1800
23.92
18.17
14.76
11.99
9.105
7.396
1900
24.85
18.87
15.33
12.45
9.456
7.681
2000
25.75
19.56
15.89
12.90
9.803
7.962
2100
26.64
20.24
16.44
13.35
10.14
8.238
2200
27.52
20.91
16.98
13.79
10.48
8.511
2300
28.39
21.57
17.52
14.23
10.81
8.780
2400
29.25
22.22
18.05
14.66
11.14
9.046
2500
30.10
22.86
18.57
15.08
11.46
9.308
性能系数Q

型号
Q
型号
Q
PLG1
0.464
PLH1
0.665
PLG2
0.765
PLH2
1.125
PLG3
1.181
PLH3
2.362
PLG4
1.661
PLH4
2.444
PLG5
2.232
PLH5
3.58
PLG6
3.732
PLH6
5.983
PLG7
5.554
PLH7
8.896
PLG8
7.73
PLH8
12.393
PLG9
5.666
PLH9
7.5
PLG10
8.738
PLH10
11.575
PLG11
13.058
PLH11
17.296
PLG12
18.249
PLH12
24.407
PLG13
31.97
PLH13
42.352
PLG14
49.5
PLH14
65.557
PLG15
70.956
PLH15
93.978
