用途与结构简介
适用范围：
本机是一种新型散状物料给、配料设备。适用于从料仓、漏斗或其他容器向运输机械或器具供给各种块状、颗粒状物料。适用于机械、冶金、煤炭、建材、化工等领域散状物料的精确给料和配料。
产品特点：
1、传动机构与机器主体装置一体，传动链短，机构简化，结构紧凑，占地小重量轻。
2、传动比大（可达500），能有效适应电动机大调速比的工作要求。
3、传动效率高（≥90％）。
4、运行平稳，噪声低。
5、承载及过载能力强，使用可靠，维修量小。
6、由于本系列圆盘给料机自带整体的底座，体积和空间占用比其他机型小，因而可根据用户要求修正地脚尺寸，使之与现有基础相适应。

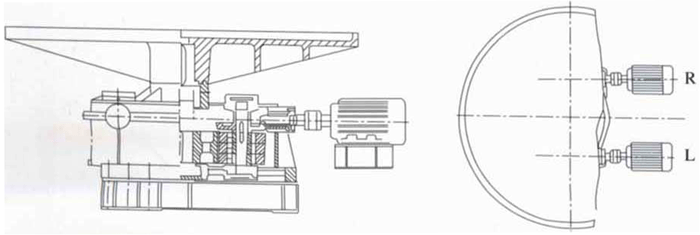

机器结构示意图
    PSH型座式圆盘给料机用途与结构简介
PSH型座式圆盘给料机用途与结构简介

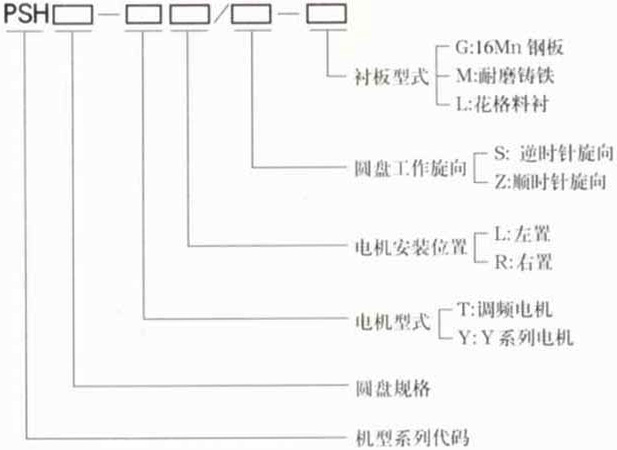

型号表示法
PSH型座式圆盘给料机型号表示法及选用说明
举例：PSH20-TL/Z-M
三环传动式座式圆盘给料机，圆盘直径φ2000mm，配变频调速电机，电机左置安装，圆盘工作旋向为顺时针方向，安装耐磨铸铁橙板。
选用说明：
1、参数表中给定的额定给料量在假比重3.5t/m3的条件下设定的，机器的实际给聊能力应 根据输送物料的实际容重结合出料口型式进行适当调整（可向我公司咨询）例如，PSH20型机器输送容重为0.84t/m3的煤时，其额定给料量应调为180m3/h（150t/h）。
2、若选用Y系列电动机又要求调速时，至少应将电动机型号放大一级，以便有效实现调速要求。若因输送特殊物料，对电动机有防爆等特殊要求时，订货时应申明。
3、圆盘上的衬板常用的三种：16Mn钢板、耐磨铸铁、花格料衬（料磨料），用户可根据实际输送物料性质选定，（可向太富力公司咨询），特殊要求订货时应申明。
4、若需使用过载保护装置、配套提供圆盘上套筒、刮板、称量装置、变频器及检修平台等，应在订货时申明。
技术参数表：
型号
PSH8
PSH10
PSH12
PSH16
PSH20
圆盘直径
800
1000
1200
1600
2000
物料
容重（t/m3）
≤3.5
最大粒度（mm）
40
50
圆盘转速（r/min）
6.2
1.6～9.6
6.2
1.6～9.6
6.2
1.6～9.6
6.2
1.6～9.6
4.6
1.2～7.1
额定给料量（m3/h）
7
1.8～9
13
3.4～17
26
7～34
55
14～70
80
21～150
电动机
型号
Y132S
YPT132S
Y132S
YPT132S
Y132M1
YPT132M
Y160M
YPT160M
Y160L
YPT160L
功率（kW）
3
5.5
3
5.5
4
7.5
7.5
11
11
15
转速（r/min）
960
≤1500
960
≤1500
960
≤1500
970
≤1500
970
≤1500
轮廓尺寸
长（L）
810
1000
1200
1600
2000
宽（B）
1095
1145
1095
1145
1320
1380
1405
1450
1585
1630
高（H）
920
1136
1258
外形尺寸
L1
810
1100
1440
L2
660
900
1150
B1
500
700
900
H1
450
550
650
地脚螺栓尺寸
S1
300
420
450
S2
250
300
300
S3
460
650
820
S4
480
510
590
590
n-K
8-ø25
8-ø30
10-ø40
自重kg
耐磨铸铁衬板
760
763
820
823
1420
1426
1580
1582
3240
3240
16Mn衬板
778
781
856
859
1450
1456
1634
1636
3324
3324
花格料衬
797
800
877
880
1486
1492
1674
1676
3405
3405

型号
PSH25
PSH31
PSH35
PSH40
圆盘直径
2500
3150
3550
4000
物料
容重（t/m3）
≤3.5
最大粒度（mm）
50
圆盘转速（r/min）
4.6
1.2～7.1
3.2
0.83～5
3.2
0.83～5
2.8
0.71～4.3
额定给料量（m3/h）
150
40～210
220
56～300
300
75～400
400
100～520
电动机
型号
Y200L1
YPT200L
Y200L2
YPT225S
Y225M
YPT225M
Y250M
YPT250M
功率（kW）
18.5
30
22
37
30
45
37
55
转速（r/min）
970
≤1500
970
≤1500
970
≤1500
980
≤1500
轮廓尺寸
长（L）
2500
3150
3550
4000
宽（B）
1715
1830
1905
2060
1975
2100
2215
2335
高（H）
1258
1570
1570
外形尺寸
L1
1440
1750
1570
L2
1150
1440
1920
B1
900
1120
1250
H1
650
850
850
地脚螺栓尺寸
S1
450
580
650
S2
300
360
400
S3
820
1020
1140
S4
670
690
710
8090
n-K
10-φ40
10-φ50
10-φ55
自重kg
耐磨铸铁衬板
3590
3625
5990
5614
6760
6778
8580
8607
16Mn衬板
3722
3757
6286
6310
7572
7590
9380
9407
花格料衬
3815
3850
6443
6467
7761
7779
9614
9642
外形尺寸与地脚螺栓孔部置图
PSH型座式圆盘给料机外形尺寸与地脚螺栓孔部置图
PSH型座式圆盘给料机外形尺寸与地脚螺栓孔部置图
特别提示：地脚螺栓孔数量及部置型式可按用户要求修正。
