一、概述
为了满足住宅电梯发展的需求，电机制造厂开发了YTDP210型小功率变频调速电梯用三相异步电动机。
该电机用于变频调速电梯，可与国内外各类变频装置配套使用，能满足每小时240次频繁起制动的使用工况，如住宅电梯。
型号含义

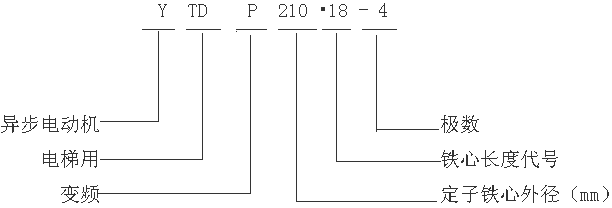

YTDP210型小功率变频调速电梯用三相异步电动机型号标记
二、结构简介
电动机具有一套工作绕组，绝缘等级为F级；
电动机的外壳防护等级为IP44；
电动机的冷却方式为自扇冷式，符合IC411的规定；
电动机的结构及安装型式为凸缘安装型式（IM3002）；
电动机采用滚动轴承；
在电动机付轴伸上，用户可自装空心轴旋编码器。

型   号
功率/kW
额定电压/V
额定
频率/Hz
极数
额定
转速
/（r/min）
额定转矩
/（N·m）
额定电流/A
电动机转
动惯量
/（kg·m2）
噪声
/dB（A）
振动速度
有效值
/（mm/s）
重量/kg
YTDP210.13-4
5.5
380
50
4
1450
35
12
0.028
≦70
≦1.12
80
YTDP210.18-4
6.4
40.8
13.2
0.038
97
YTDP210.18-4
7.5
47.7
15.5
0.038
97
YTDP210.13-6
3
6
960
28.6
7.5
0.038
80
YTDP210.16-4
4
38.2
9.5
0.048
92
YTDP210.20-6
5.5
52.5
12.8
0.058
97
YTDP210.20-6
6.4
61.1
14.6
0.058
97

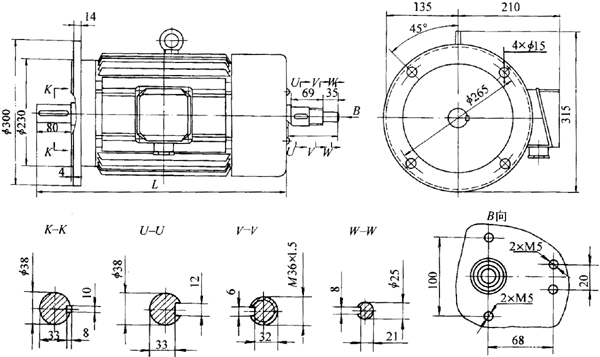

YTDP210型电动机外形尺寸图（IM3002）

YTDP210型电动机外形尺寸图（IM3002）

型号
功率/kW
极数
L/mm
型号
功率/kW
极数
L/mm
YTDP210.13-4
5.5
4
475
YTDP210.18-4
6.4
4
525
YTDP210.13-6
3
6
YTDP210.20-6
5.5
6
YTDP210.16-6
4
6
525
YTDP210.20-6
6.4
6
YTDP210.18-4
7.5
4
