     一、概述
YWQ100-2型干式潜污异步电动机是为潜污泵专用配套电机，是在吸收国外技术基础上研制的一种新型电机。该电动机作潜污泵的动力源，具有高效、节能、运行可靠、结构紧凑、体积小、重量轻、搬运方便等特点。可广泛用于建筑工程、工业污水的排放与处理。

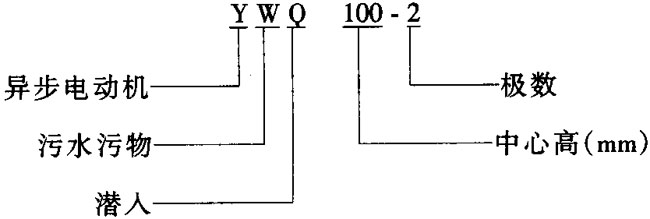

型号含义
YWQ100-2型干潜污异步电动机特点技术参数

     二、结构简介
干式潜污电机与泵体组合成机泵合一的产品，电机置放在泵的上部，运行时潜入污水中，可将污水污物基本排放干净。该产品主要由定子、转子、端盖等组成，电机内部为干式，电机各密封面装有橡胶密封圈，下部轴伸装有可靠的双端面机械密封装置（配泵时安装）。
电机出线装置为电缆接头，插入出线盒胶套中，用环氧树脂整体浇注。
电机外壳一侧设有排水通道，电泵工作时，污水经此通道排出，可以带走电动机热量。

     三、主要技术数据
表1
型号
功率
/KW
转速
（r/min）
电流
380/A
效率
（%）
功率
因数
堵转电流
堵转转矩
最大转矩
重量
/kg
额定电流
额定转矩
额定转矩
YWQ100-2
2.2
2840
4.8
80.5
0.86
7
2.2
2.3
32

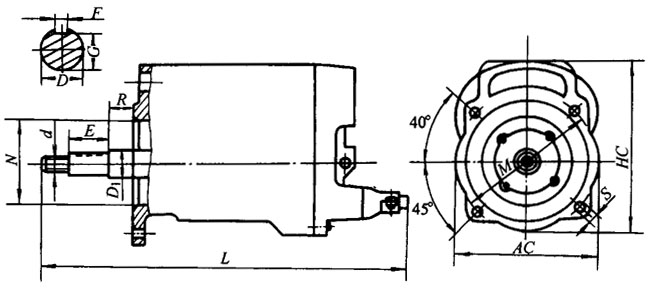

YWQ100-2外形尺寸图
YWQ100-2型干潜污异步电动机外形及安装尺寸
 表2              （单位：mm）
型号
D
E
F
G
D1
M
N
d
R
S
AC
HC
L
YWQ100-2
18
30
6
145
20
180
140
M12
15
12
185
225
560
