    一、概述
YLM2炉用密封电动机是根据市场需要，在原来生产的YLM、YLM1基础上研制的电动机，主要用于真空度小于1.3332Pa井式回火炉、退化炉、氮化炉及各种箱式保护气体加热炉的内风扇的原动力。由于该电动机在端盖、出现盒等部分加装了O型密封圈。使电动机与外界隔离。改变了过去电炉一般沿用的动密封结构
而采用静密封提高了电炉的密封性能。该电动机在前端盖及机座内加装了水冷却套，在通水的情况下，能保证电动机的轴身风扇端在950℃高温下连续长期运行。该电动机采用F级绝缘，防护等级为IP54，冷却方式符合ICW37A41的规定。
电动机具有外形美观、重量轻、效率高、寿命长，设计结构合理，运行可靠，维护使用方便等特点。
使用条件冷却水温不超过30℃；海拔不超过1000m；额定电压为380V；额定频率为50HZ;接法在3KW及以下为Y连；4KW及以上为△联结。

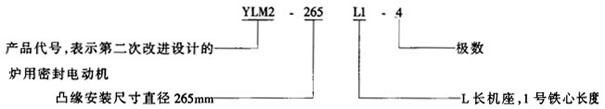

型号含义

    二、结构简介
电动机的轴伸端端盖内有空腔，可通冷却水冷却轴、轴承，防止炉内热量传入电动机内部。
机壳内有空腔，可通冷却水。
定子、转子铁心采用优质钢硅片叠压而成。定子绕组采用F级绝缘，并用优质F130浸渍两次。转子为笼型，铸铝，端环带有鼓风散热风翼，转子装在轴上校正平衡。
接线盒：具有良好的密封性能，盒内空腔较大，便于接线。
轴承与润滑：电动机采用Z2级电动机专用轴承，具有精度高、噪声小等优点。润滑油为锂基润滑脂。

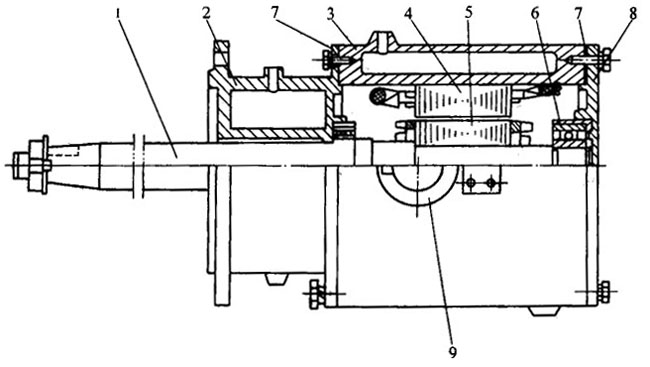

YLM2型结构图（见图1）。
图1 YLM2型结构图
               1—转轴  2—水冷盖 3—水冷机座4—定子 5—转子
               6—轴承 7—密封垫圈  8—后端盖 9—出线盒
型号
功率
KW
转速
（r/min）
电流
A
效率
（%）
功率
因数
堵转电流
堵转电流
最阿转矩
重量
kg
额定电流
额定转矩
额定电流
YLM2-215L1-4
1.5
1440
3.5
78.0
0.73
7.0
1.8
2.0

YLM2-215L2-4
2.2
1440
4.8
80.0
0.73
7.0
1.8
2.0
100
YLM2-265L1-4
3.0
1425
6.3
81.0
0.77
7.0
1.8
2.0
112
YLM2-265L2-4
4.0
1425
8.1
83.0
0.80
7.0
1.8
2.0
116
YLM2-300L1-4
5.5
1460
11.3
84.0
0.82
7.0
1.8
2.0

YLM2-300L2-4
7.5
1460
14.9
86.0
0.84
7.0
1.8
2.0

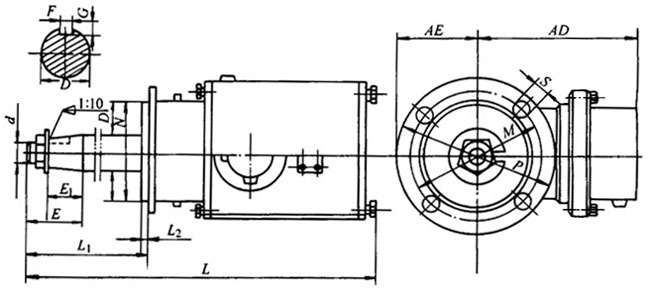

    YLM2型炉用密封异步电动机外形及安装尺寸

YLM2型炉用密封异步电动机外形及安装尺寸
图2 YLM2型外形尺寸图（V1机座不带底脚，端盖有凸缘，轴伸向下）（见表2）
表2
型号
E
E1
F
G
M
D
N
P
S
AE
AD
d
L
L1
L2
73M2-215L1-4
73M2-215L2-4
73M2-265L1-4
73M2-265L2-4
73M2-300L1-4
73M2-300L2-4
110
110
110
110
140
140
82
82
82
82
105
105
12
12
14
14
16
16
16.9
16.9
19.9
19.9
21.4
21.4
φ215
φ215
φ265
φ300
φ300
φ300
φ48
φ48
φ55
φ55
φ60
φ60
180
180
230
230
250
250
250
250
300
300
350
350
4×φ15
4×φ15
8×φ15
8×φ15
8×φ19
8×φ19
125
125
150
150
232
232
190
190
250
250
275
275
M30×2
M30×2
M36×2
M36×3
M42×3
M42×3
932
932
875
875
1010
1010
528
528
435
435
135
465
6
6
6
5
6
6
