    一、概述
YS型异步电动机是为小型石料，如大理石等片材裁切机设计制造的专用电动机，具有过载转矩大、结构紧凑、运行平稳等特点。
该电动机也适用于要求中心高很低、过载转矩大的木工机床配套使用。
使用条件海拔不超过1000m；环境空气温度随季节变化，但不超过40℃的条件下能额定运行。
型号含义
YS78型石工用异步电动机结构简介及特点

      二、结构简介
YS78型电动机中心高低，机身细长，安装底脚及轴承设在两端端盖下面，而裁切刀片夹装于轴颈端。该电动机为全封闭式结构，定子机壳由铝合金铸成，两侧有散热筋。为适应石工机械中除尘及刀具冷却需要的均需喷水的环境，外壳防护等级为IPX5，两端轴承为带封闭圈的180510和1803070轴承，接线盒、出线孔、端座与机壳接缝处均有密封圈，整机有良好的防喷水性能，此外采用空气冷却，轴端装有外风扇，进风设在N端，经端座内端导向，冷却机壳表面及散热筋。
表1
型号
功率
/KW
电源
/A
转速
/（r/min）
效率
（%）
功率
因数
最大转矩
重量
/kg
额定转矩
YS78L-2
YS78L-4
4.5
4.5
8.9
9.98
2850
1392
85
84
0.88
0.814
3.5
2.3
50
55

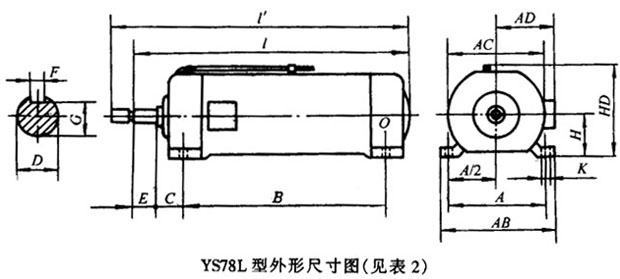

YS78型石工用异步电动机外形及安装尺寸
表2                             （单位：mm）
型号
A
B
C
D
E
F
G
H
K
AB
AC
AD
HD
l
l＇
YS78L-2
130
525
43
40
60
12
35
78
φ15
175
189
174
158
658
690
YS78L-4
130
575
43
40
60
12
35
78
φ15
176
189
174
158
708
740
