产品展示

ZG系列钢铁公司专用行星摆线针轮减速机特点

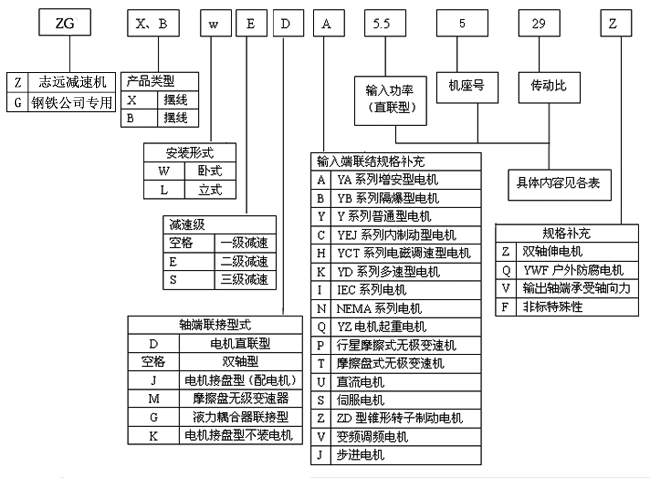

ZG系列钢铁公司专用行星摆线针轮减速机标记方法

ZG系列钢铁公司专用行星摆线针轮减速机外形尺寸（单级）

ZGXW、ZGXWD型减速机外形及安装尺寸

ZG系列钢铁公司专用行星摆线针轮减速机外形尺寸（单级）

ZG系列钢铁公司专用行星摆线针轮减速机外形尺寸（单级）

机座号	外形尺寸						安装尺寸							输出轴尺寸						输入轴尺寸
机座号	H	M	N	DC	A	LI	C	G	R	E	F	V	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
10	146	84	144	113	84	125	80	36	10	60	120	—	4-10	14	20	5	16	—	11	10	15	4	11.5	7.5
11	175	120	180	150	144	203	100	60	12	90	150	40	4-12	28	35	8	31	M8	24	15	25	5	17	12
12	175	120	210	150	159	210	100	101	15	90	180	45	4-12	25	35	8	28	M8	21	15	25	5	17	12
13	278	150	290	200	192	263	140	151	20	100	250	55	4-16	35	55	10	38	M8	30	18	35	6	20.5	14.5
14	309	195	330	230	240	324	150	169	22	145	290	65	4-16	45	74	14	48.5	M10	39.5	22	40	6	24.5	18.5
15	356	260	410	300	310	416	160	206	25	150	370	75	4-18	55	91	16	59	M10	49	30	45	8	33	26
16	425	335	430	340	352	476	200	125	30	275	380	75	4-22	65	89	18	69	M12	58	35	54	10	38	30
17	460	380	470	360	394	532	220	145	30	320	420	85	4-22	80	109	22	85	M12	71	40	65	12	43	35
18	529	440	530	430	448	602	250	155	35	380	480	120	4-22	90	120	25	95	M16	81	45	70	14	48.5	39.5
19	614	560	620	500	552	724	290	186	40	240×2	560	120	4-26	100	142	28	106	M20	90	50	80	14	53.5	44.5
100	706	600	690	580	612	814	325	230	45	250×2	630	120	4-30	110	150	28	116	M24	100	55	100	16	59	49
110	883	810	880	710	809	1065	420	324	50	330×2	800	160	6-32	130	202	32	137	M30	119	70	120	20	74.5	62.5
120	1163	1040	1160	950	1152	1474	540	485	60	420×2	1050	200	6-45	180	330	45	190	M42	165	90	150	25	95	81

ZGXL、ZGXLD型减速机外形及安装尺寸

ZG系列钢铁公司专用行星摆线针轮减速机外形尺寸（单级）

ZG系列钢铁公司专用行星摆线针轮减速机外形尺寸（单级）

机座号	外形尺寸			安装尺寸						输出轴尺寸						输入轴尺寸
机座号	D₂	L₁	CF	D₃	D₄	P	E	M	n-d	D	e	b	h	s	t	D₁	e₁	b₁	h₁	t₁
10	120	125	57	102	80	3	8	27	6-10	14	20	5	16	-	11	10	15	4	11.5	7.5
11	160	203	93	134	110	3	9	50	4-12	28	35	8	31	M8	24	15	25	5	17	12
12	180	210	115	160	130	3	12	42	6-12	25	35	8	28	M8	21	15	25	5	17	12
13	230	263	143	200	170	4	15	50	6-12	35	45	10	38	M8	30	18	35	6	20.5	14.5
14	260	324	161	230	200	4	15	79	6-12	45	63	14	48.5	M10	39.5	22	40	6	24.5	18.5
15	340	416	219	310	270	4	20	92	6-12	55	79	16	59	M10	49	30	45	8	33	26
16	400	476	262	360	316	5	22	92	8-16	65	80	18	69	M12	58	35	54	10	38	30
17	430	532	279	390	345	5	22	114	8-18	80	98	22	85	M12	71	40	65	12	43	35
18	490	602	335	450	400	6	30	112	12-18	90	110	25	95	M16	81	45	70	14	48.5	39.5
19	580	724	382	520	455	8	35	170	12-22	100	129	28	106	M20	90	50	80	14	53.5	44.5
100	650	814	438	590	520	10	40	174	12-22	110	140	28	116	M24	100	55	100	16	59	49
110	880	1065	598	800	680	10	45	210	12-38	130	184	32	137	M30	119	70	120	20	74.5	62.5
120	1160	1474	796	1020	900	10	60	356	8-39	180	320	45	190	M42	165	90	150	25	95	81

ZG系列钢铁公司专用行星摆线针轮减速机外形尺寸（双级）

ZGXWE、ZGZWED型减速机外形及安装尺寸

ZG系列钢铁公司专用行星摆线针轮减速机外形尺寸（双级）

机座号	外形尺寸						安装尺寸							输出轴尺寸						输入轴尺寸
机座号	H	M	N	DC	A	LI	C	G	R	E	F	V	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
1010	146	84	144	113	125	166	80	36	10	60	120	—	4-10	14	20	5	16	—	11	10	4	4	11.5	7.5
1210	175	120	210	150	205	242	100	101	15	90	180	45	4-12	25	35	8	28	M8	21	10	15	4	11.5	7.5
1412	309	195	330	230	317	373	150	169	22	145	290	65	4-16	45	74	14	48.5	M10	39.5	15	25	5	17	12
1513	356	260	410	300	398	467	160	206	25	150	370	75	4-18	55	91	16	59	M10	49	18	35	6	20.5	14.5
1613	425	335	430	340	440	513	200	125	30	275	380	75	4-22	65	89	18	69	M12	58	18	35	6	20.5	14.5
1714	460	380	470	360	500	585	220	145	30	320	420	85	4-22	80	109	22	85	M12	71	22	40	6	24.5	18.5
1814	529	440	530	430	560	644	250	155	35	380	480	120	4-22	90	120	25	95	M16	81	22	40	6	24.5	18.5
1815	529	440	530	430	584	692	250	155	35	380	480	120	4-22	90	120	25	95	M16	81	30	45	8	33	26
1915	614	560	620	500	689	794	290	186	40	240×2	560	120	4-26	100	142	28	106	M20	90	30	45	8	33	26
10016	706	600	690	580	760	884	325	230	45	250×2	630	120	4-30	110	150	28	116	M24	100	35	54	10	38	30
11017	883	810	880	710	968	1106	420	324	50	330×2	800	140	6-32	130	202	32	137	M30	119	40	65	12	43	35
12018	1163	1040	1160	950	1351	1503	540	485	60	420×2	1050	200	6-45	180	330	45	190	M42	165	45	70	14	48	39.5

ZGXLE、ZGXLED型减速机外形及安装尺寸

ZG系列钢铁公司专用行星摆线针轮减速机外形尺寸（双级）

ZG系列钢铁公司专用行星摆线针轮减速机外形尺寸（双级）

机座号	外形尺寸			安装尺寸						输出轴尺寸						输入轴尺寸
机座号	D₂	L₁	CF	D₃	D₄	P	E	M	n-d	D	e	b	h	s	t	D₁	e₁	b₁	h₁	t₁
1010	120	166	98	102	80	3	8	27	6-10	14	20	5	16	—	11	10	15	4	11.5	7.5
1210	180	242	164	160	130	3	12	42	4-12	25	34	8	28	M8	21	10	15	4	11.5	7.5
1412	260	374	239	230	200	4	15	79	6-12	45	63	14	48.5	M10	39.5	15	25	5	17	1.2
1513	340	473	307	310	270	4	20	93	6-12	55	79	16	59	M10	49	18	35	6	20.5	14.5
1613	400	513	350	360	316	5	22	92	8-16	65	80	18	69	M12	58	18	35	6	20.5	14.5
1714	430	578	388	390	345	5	22	117	8-18	80	98	22	85	M12	71	22	40	6	24.5	18.5
1814	490	644	448	450	400	6	30	112	12-18	90	110	25	95	M16	81	22	40	6	24.5	18.5
1815	490	692	475	450	400	6	30	112	12-18	90	110	25	95	M16	81	30	45	8	33	26
1915	580	790	518	520	455	8	35	170	12-22	100	129	28	106	M20	90	30	45	8	33	26
10016	650	884	586	590	520	10	40	174	12-22	110	140	28	116	M24	100	35	54	10	38	30
11017	880	1106	758	800	680	10	45	210	12-38	130	184	32	137	M30	119	40	65	12	43	35
12018	1160	1503	995	1020	900	10	60	370	8-39	180	320	45	190	M42	165	45	70	14	48.5	39.5

ZG系列钢铁公司专用行星摆线针轮减速机外形尺寸（接盘）
