   一、前言
    行星齿轮减速机是我厂主导产品之一，该产品设计先进，结构合理，适用于塔式起重机的回转机构，也可用于其他机械传动。
    二、传动原理及特点
    XJL行星齿轮减速机的传动原理如图1所示。其主要零件材料采用了优质合金钢，齿轮达到了硬齿面先进技术要求；壳体零件材料采用优质铸钢或球墨铸铁；紧固螺栓均采用高强度螺栓。
由于产品采用了行星传动，且零件选材严格，加工工艺先进，因此，它具有以下特点：结构紧凑、体积小、重量轻、减速比大、输出转矩大、噪音低、效率高、工作平稳、安全可靠、能正反转运转行。
XJL行星齿轮减速机传动原理及特点
    XJL行星齿轮减速机传动原理及特点

    型号规格标示

    XJL行星齿轮减速机型号规格标示

    例如，输出转矩为10000N·m传动比为195的行星齿轮减速机可标示为：

     XJL——100——195

        技术规格（见表1）
表1

型号
传动比
80
90
100
112
125
135
147
157.5
170
180
195
输出转矩（N·m）
XJL-25
2500
○
○
○
○
○
○
○
○
○
○
○
XJL-40
4000
○
○
○
○
○
○
○
○
○
○
○
XJL-63
6300
○
○
○
○
○
○
○
○
○
○
○
XJL-80
8000
○
○
○
○
○
○
○
○
○
○
○
XJL-100
10000
○
○
○
○
○
○
○
○
○
○
○
XJL-160
16000
●
●
●
●
●
●
●
●
●
●
●
XJL-250
25000
●
●
●
●
●
●
●
●
●
●
●
输出转速
(r/min)
入端转速
1500r/min
18.8
16.7
15
13.4
12
11.1
10.2
9.5
8.8
8.3
7.7
入端转速
1000r/min
12.5
11.1
10
8.9
8
7.4
6.8
6.4
5.9
5.6
5.1

    为满足用户需要，还可以承接各种特殊要求的非标产品的设计和制造。

    “●”为等开发产品          “○”现生产产品

XJL行星齿轮减速机外型及安装尺寸

XJL-25、XJL-40、XJL-63、XJL-80、XJL-100、XJL-160、XJL-250行星齿轮减速机外型及安装尺寸

    外型及安装尺寸（见图2，表2）

型号
XJL-25
XJL-40
XJL-63
XJL-80
XJL-100
XJL-160
XJL-250
主
要
尺
寸
M/Z
10/12
10/12
10/12
10/12
12/16
12/16
12/16
φ­1(h7)
φ170
φ176
φ220
φ220
φ260
φ280
φ330
φ2(h7)
φ220
φ260
φ260
φ295
φ330
φ415
φ415
φ3
φ250
φ290
φ290
φ340
φ380
φ465
φ465
φ4
φ280
φ320
φ320
φ370
φ420
φ500
φ500
A(js6)
102
102
102
102
124
145
155
n-d
12-φ11
12-φ14
12-φ14
24-φ18
24-φ18
24-φ18
24-φ22
H1
80
80
80
85
96
105
120
H2
5
5
5
12
12
25
12
H3
200
230
315
315
315
550
550
H4
245
250
277
284
347
315
364
H5
55
60
70
70
60
100
100
H6
15
15
20
20
40
25
20
H7
20
25
25
30
30
30
35
入端形式
Ⅰ
Ⅱ


表中H1，M/Z尺寸，可根据用户需要确定。

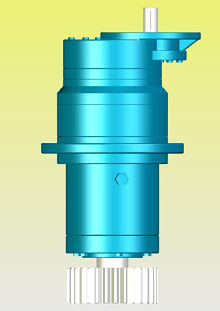

XJL行星齿轮减速机实体模型

XJL行星齿轮减速机实体模型



如初次打开请耐心等待安装浏览插件

若安装不成功请点击下载eDrawings 2007浏览插件
