       5      TXS系列外形安装尺寸

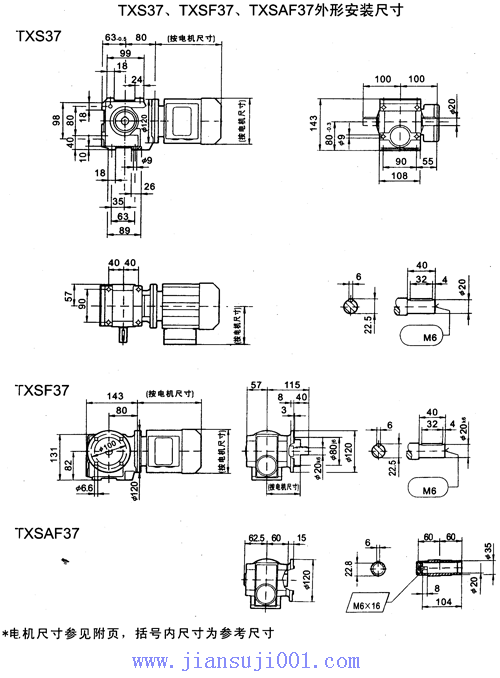

     TXS37、TXSF37、TXSAF37斜齿轮—蜗轮减速电机外形安装尺寸

TXS37、TXSF37、TXSAF37斜齿轮—蜗轮减速电机外形安装尺寸



TXS47-TXS97斜齿轮—蜗轮减速电机外形安装尺寸

TXS47-TXS97斜齿轮—蜗轮减速电机外形安装尺寸

型号
a
a2
a3
b
c
c2
e
f
f0
g
h
i
n
n0
o
p3
q
q1
s
w7
d
l
l11
l12
u
t
M
TXS47
100
35
35
80
15
12
120
112
108
8
100
65
30
25
115
165
75
96
11
60
25
50
5
40
8
28
M10
TXS57
110
45
35
100
15
12
136
130
130
20
112
79
30
30
134
189
80
107
11
71
30
60
3.5
50
8
33
M10
TXS67
130
60
40
130
20
15
160
175
170
22
140
95
45
40
160
236
106
135
13.5
85.5
35
70
7
56
10
38
M12
TXS77
150
75
70
135
25
25
185
204
177
34
180
120
69
42
195
301
125
162
17.5
101
45
90
5
80
14
48.5
M16
TXS87
200
92
82
180
30
30
250
247
230
37.5
225
155
67
50
255
368
150
190
22
130
60
120
5
110
18
64
M20
TXS97
250
115
90
235
35
35
300
320
295
52
280
170
85
60
295
455
180
240
26
150
70
140
7.5
125
20
74.5
M20

     *电机尺寸参见附页，括号内尺寸为参考尺寸


TXSA47-TXSA97斜齿轮—蜗轮减速电机外形安装尺寸

TXSA47-TXSA97斜齿轮—蜗轮减速电机外形安装尺寸

型号
a1
a2
b
f0
h
f1
f
p3
q
q1
g
w7
l7
s
f4
o
18
l19
D
d
u
t
M
TXSA47
35
52
60
94
100
67
127
179
171
96
8
63
20
M10
2.5
60
105
17
45
30
8
33.3
M10
TXSA57
58.5
58.5
60
100
112
73
146
189
187
107
20
78
20
M10
3
75
132
22
50
35
10
38.3
M12
TXSA67
71.5
80.5
88
128
140
95.5
182
236
242
135
22
87
25
M12
3.5
8.4
144
29
65
45
14
48.8
M16
TXSA77
85
85
102
154
180
104
204
301
287
162
34
108
32
M16
4
105
180
37
80
60
18
64.4
M20
TXSA87
115
110
118
194
225
125
260
368
340
190
37.5
128
32
M16
5
125
220
34
95
70
20
74.9
M20
TXSA97
135
113
160
236
280
140
301
455
420
240
52
149
36
M20
5
145
255
41
120
90
25
95.4
M24

      *电机尺寸参见附页，括号内尺寸为参考尺寸

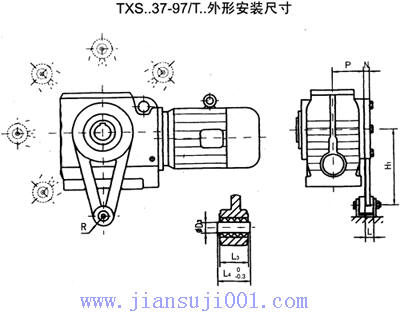

RXS..37-97/T..斜齿轮—蜗轮减速电机外形安装尺寸

RXS..37-97/T..斜齿轮—蜗轮减速电机外形安装尺寸

型号
P
N
H1
R
L
L3
L4
фD3
RXS..37/T
57
10
110
21
26
31
10±0.01
RXS..47/T
57.5
15
130
21
20.5
31
10±0.01
RXS..57/T
72
15
160
21
18.5
31
10±0.01
RXS..67/T
80.5
18
200
21
19.5
31
10±0.01
RXS..77/T
101
18
250
30
32.5
54
16.4±0.08
RXS..88/T
120
24
310
30
25.5
54
16.4±0.08
RXS..97/T
140
26
380
40
33
72
25±0.08





TXSF47-TXSF97斜齿轮—蜗轮减速电机外形安装尺寸

TXSF47-TXSF97斜齿轮—蜗轮减速电机外形安装尺寸

型号
a1
b1
e1
Fig
S
h
f1
c1
p3
q
q1
g
w7
o
L
L11
L12
d
u
t
M
TXSF47
160
110
130
1
9
100
3.5
10
179
171
96
8
57.5
133.5
50
5
40
25
8
28
M10
TXSF57
200
1130
165
1
11
112
3.5
12
189
187
107
20
72
160
60
3.5
50
30
8
33
M10
TXSF67
200
130
165
1
11
140
3.5
12
236
242
135
22
80.5
190
70
7
56
35
10
38
M12
TXSF77
250
180
215
1
13.5
180
4
15
301
287
162
34
131
232
90
5
80
45
14
48.5
M16
TXSF87
350
250
300
1
17.5
225
5
18
368
340
190
37.5
145
290
120
5
110
60
18
64
M20
TXSF97
450
350
400
2
17.5
280
5
22
455
420
240
52
165
340
140
7.5
125
70
20
74.5
M20

     *电机尺寸参见附页，括号内尺寸为参考尺寸


TXSAF47-TXSAF97斜齿轮—蜗轮减速电机外形安装尺寸

TXSAF47-TXSAF97斜齿轮—蜗轮减速电机外形安装尺寸

型号
a1
b1
e1
Fig
S
h
f1
c1
p3
q
q1
g
w7
o
i2
l8
l9
D
d
u
t
M
TXSAF47
160
110
130
1
9
100
3.5
10
179
171
96
8
63
60
24
105
17
45
30
8
33.3
M10
TXSAF57
200
1130
165
1
11
112
3.5
12
189
187
107
20
78
75
25
132
22
50
35
10
38.3
M12
TXSAF67
200
130
165
1
11
140
3.5
12
236
242
135
22
87
84
42.5
144
29
65
45
14
48.8
M16
TXSAF77
250
180
215
1
13.5
180
4
15
301
287
162
34
108
105
45.5
180
37
80
60
18
64.4
M20
TXSAF87
350
250
300
1
17.5
225
5
18
368
340
190
37.5
128
125
52.5
220
34
95
70
20
74.9
M20
TXSAF97
450
350
400
2
17.5
280
5
22
455
420
240
52
149
145
60
255
41
120
90
25
95.4
M24

     *电机尺寸参见附页，括号内尺寸为参考尺寸
